Запорная арматура для котельных: виды, принцип работы и критерии выбора
Запорная арматура – это элементы трубопроводной системы, предназначенные для полного перекрытия потока рабочей среды. В котельных она устанавливается на линиях теплоносителя, питательной воды, пара, конденсата, газа, мазута, воздуха и других сред.
Главная задача запорных устройств – безопасно отключить отдельный участок системы котельной для ремонта, технического обслуживания, аварийных работ или переключения оборудования. В нормальном режиме эксплуатации она также позволяет разделять контуры, резервировать котлы и организовывать требуемую последовательность пуска и остановки оборудования.
Какие функции выполняет запорная арматура в котельных
К ее основным функциям относятся:
- полное перекрытие потока рабочей среды,
- разделение магистральных и вспомогательных трубопроводов,
- переключение между рабочим и резервным оборудованием,
- отключение котлов, насосов, теплообменников и другого оборудования,
- локализация аварийного участка,
- обеспечение ремонтопригодности системы,
- предотвращение обратного движения среды совместно с обратными клапанами,
- безопасное проведение гидравлических испытаний и опрессовки.
При этом запорная арматура для котлов не всегда предназначена для регулирования расхода. Большинство ее разновидностей должны работать в двух положениях: «открыто» или «закрыто». Использование неподходящего устройства для постоянного дросселирования может привести к эрозии уплотнительных поверхностей, вибрации, гидроударам и ускоренному износу.
Проектирование и размещение запорной арматуры для котлов выполняют с учетом требований СП 89.13330.2012 «Котельные установки», СП 74.13330.2023 «СНиП 3.05.03-85 Тепловые сети», а также действующих технических регламентов и нормативов по безопасности оборудования. Общие термины и классификация трубопроводной арматуры приведены в ГОСТ 24856-2014. Требования к промышленной безопасности оборудования, работающего под избыточным давлением, устанавливает ТР ТС 032/2013.
В то же время, на газовых участках выбор и установка арматуры должны выполняться с учетом требований СП 62.13330.2011 «Газораспределительные системы», СП 89.13330.2012, профильных правил безопасности и требований к оборудованию во взрывоопасных зонах.
«При подборе арматуры важно учитывать не только диаметр трубопровода. На выбор влияют давление и температура среды, ее химические свойства, частота переключений, требования к герметичности, способ монтажа и наличие автоматики. Арматура с одинаковым условным проходом может иметь совершенно разные эксплуатационные характеристики», – комментирует технический специалист отдела энергетики Компании.
Основные виды запорной арматуры для котельных
1. Шаровый кран

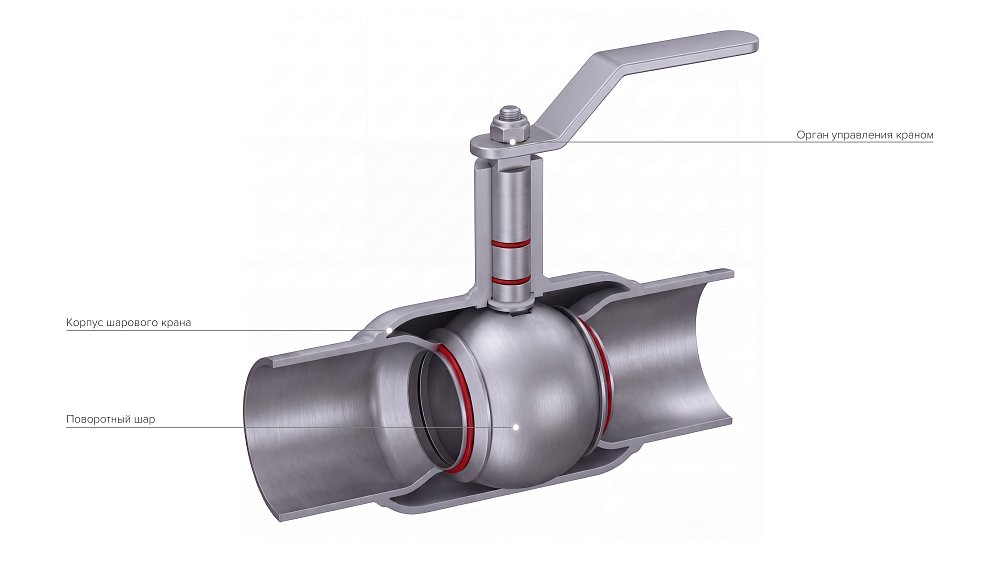

Шаровый кран в котельных перекрывает поток с помощью сферической пробки — шара с проходным отверстием. В открытом положении отверстие шара совпадает с осью трубопровода, и рабочая среда проходит практически без изменения направления. При повороте шара на 90 градусов отверстие располагается перпендикулярно потоку, после чего проход перекрывается.
Шаровые краны котельных агрегатов отличаются компактностью, высокой скоростью срабатывания и хорошей герметичностью. Они особенно удобны на трубопроводах, где требуется быстрое отключение оборудования.
| Подвид | Описание | Примечание |
| Шаровый кран с ручным управлением | Ручное исполнение оснащается рукояткой или рычагом. Оператор поворачивает рукоятку, обычно на 90 градусов, чтобы открыть или закрыть проход. |
Среди преимуществ:
|
| Шаровый кран с пневмоприводом | Пневмопривод поворачивает шар за счет энергии сжатого воздуха. Такие краны применяются там, где требуется дистанционное или автоматическое управление, а также высокая скорость срабатывания. |
Удобно для систем с действующей компрессорной станцией или централизованной сетью сжатого воздуха. При проектировании необходимо учитывать расход воздуха, давление в пневмосистеме и поведение арматуры при потере питания – открытие или закрытие. |

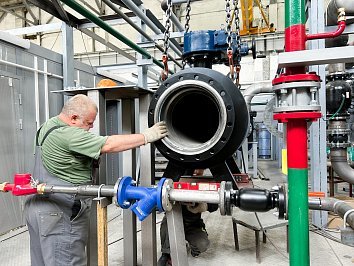

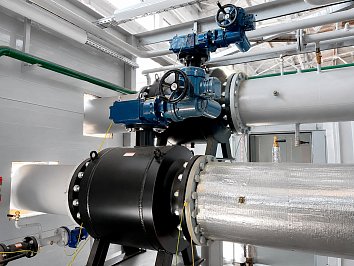

| Шаровый кран с редуктором | Редуктор снижает усилие, необходимое для поворота запорного элемента. Обычно он используется на кранах большого диаметра или при высоком крутящем моменте. | Редуктор увеличивает габариты и стоимость изделия, зато делает управление более плавным и безопасным. |
| Шаровый кран с электроприводом | Электропривод обеспечивает дистанционное или автоматизированное открытие и закрытие крана. Он может получать команды от автоматики котельной, диспетчерской системы или шкафа управления. |
При выборе необходимо определить:
|
2. Запорные клапаны
В практической речи к запорным клапанам иногда относят разные конструкции в котельной, включая вентили и задвижки.

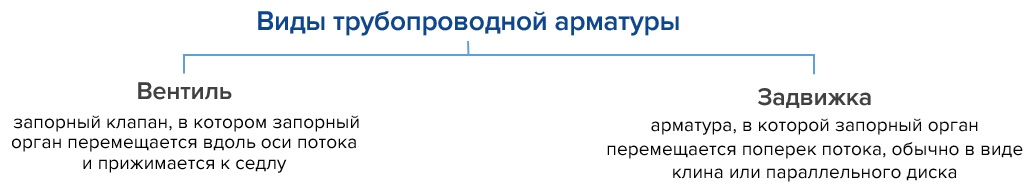

С технической точки зрения это отдельные виды трубопроводной арматуры:
| Описание | Преимущества | Недостатки | Примечание | |

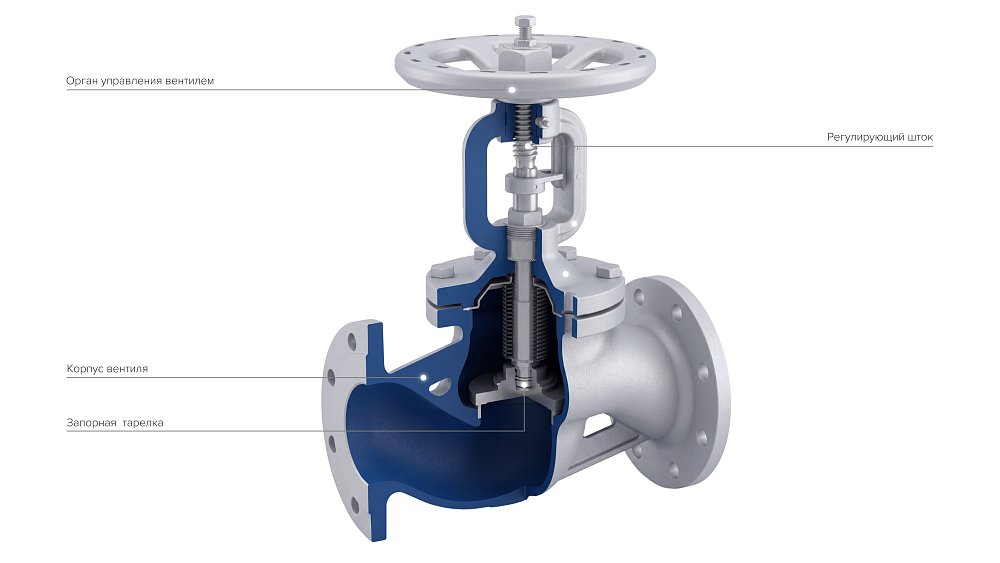

| Вентиль | Поток перекрывается тарелкой, конусом или другим запорным элементом, который перемещается вдоль продольной оси трубопровода. В закрытом положении запорный элемент прижимается к седлу и прекращает движение среды. |
|
|
Подходят для участков, где требуется надежное перекрытие и сравнительно небольшие или средние диаметры. Их конструкция может обеспечивать более плавное закрытие по сравнению с быстродействующими шаровыми кранами. |

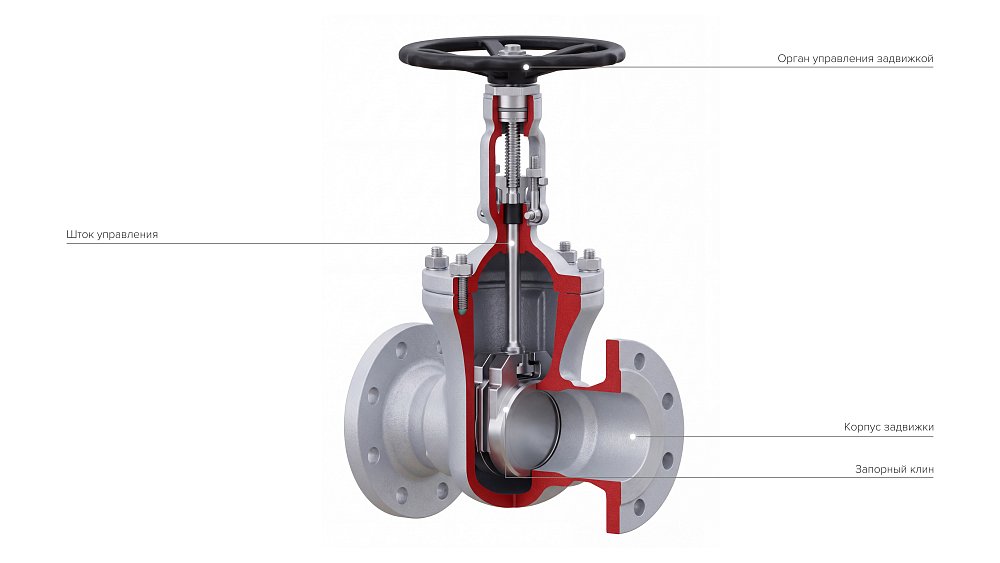

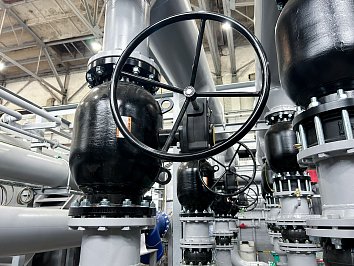

| Задвижка | Поток перекрывается клином или параллельным затвором, который перемещается перпендикулярно оси трубопровода. В открытом положении запорный орган полностью выводится из проходного сечения, благодаря чему гидравлическое сопротивление обычно невелико. |
|
|
Широко применяются на магистральных трубопроводах воды, сетевой воды, пара и других сред. |
3. Затворные шиберы
Шиберный затвор работает по принципу ножевой задвижки. Поток перекрывается плоским шибером — металлической пластиной, которая перемещается поперек трубопровода. При открытии шибер выходит из проходного сечения, а при закрытии опускается между уплотнительными поверхностями.
Шиберные конструкции особенно востребованы на трубопроводах, где рабочая среда может содержать взвешенные частицы, загрязнения или волокнистые включения. В котельных шиберные затворы могут применяться на отдельных технологических линиях, в системах удаления золы, шлама и других средах — при условии соответствия материалов и уплотнений фактическим параметрам эксплуатации.
| Описание | Примечание | |
| Шиберный затвор с электроприводом | В электроприводном исполнении перемещение шибера осуществляется электродвигателем через редукторный механизм. Арматура может управляться дистанционно, автоматически или по заданному алгоритму. | Следует учитывать время хода, пусковой ток, защиту двигателя, наличие концевых выключателей и возможность ручного аварийного управления. |
| Шиберный затвор с редуктором | В конструкции с редуктором оператор перемещает шибер вручную, но редуктор уменьшает требуемое усилие. Это решение подходит для трубопроводов большого диаметра, где прямое ручное управление было бы слишком тяжелым. | По сравнению с электроприводом редуктор обычно дешевле и проще, но не обеспечивает дистанционное управление и автоматическую диагностику положения. |

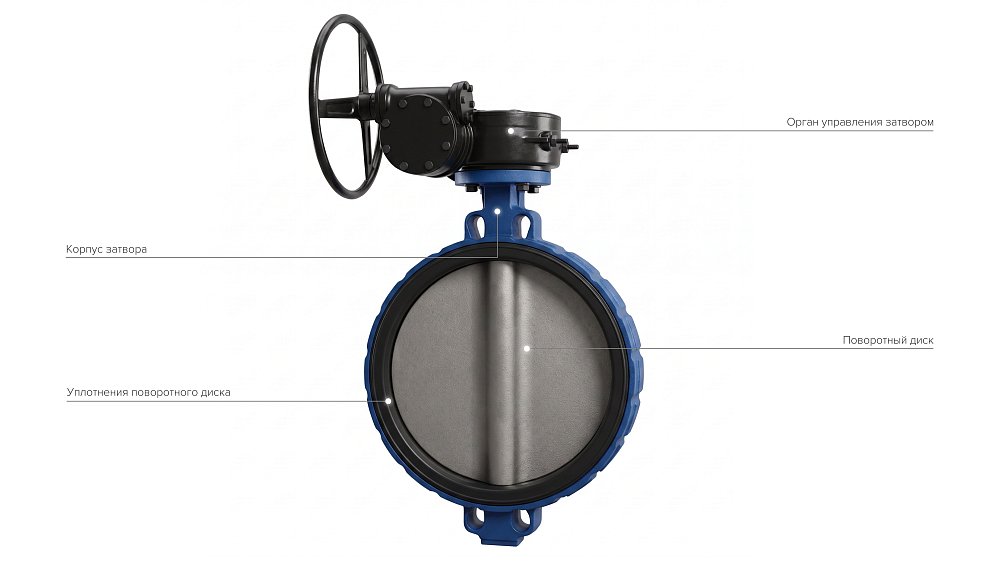

4. Затворы поворотные
Поворотный затвор в котельной перекрывает поток диском, установленным на валу. При повороте вала диск вращается вокруг своей оси:
- в открытом положении диск располагается вдоль потока,
- в закрытом положении диск поворачивается поперек потока и перекрывает проход.
Поворотные затворы отличаются небольшой массой, компактностью и сравнительно малой строительной длиной. Они часто применяются на трубопроводах воды, сетевой воды, воздуха и других сред, где допустима конструкция с диском в проходном сечении. При этом, поворотные затворы уступают по уровню герметичности другим типам запорной арматуры для котельных: нередко они дают протечки, а в полностью закрытом положении не способны надёжно удерживать поток рабочей среды.
| Подвид | Описание | Примечание |
| Поворотный затвор с ручным управлением | Ручной затвор оснащается рукояткой. На небольших диаметрах она может непосредственно поворачивать вал, а на больших диаметрах используется червячный редуктор. | Ручное исполнение отличается простотой и низкой стоимостью, однако требует свободного доступа к арматуре и не подходит для автоматических сценариев управления. |
| Поворотный затвор с пневмоприводом | Пневмопривод поворачивает диск за счет сжатого воздуха. Такие затворы быстро срабатывают и могут применяться в автоматизированных системах. |
Важно предусмотреть:
|
| Поворотный затвор с редуктором | Используется для снижения усилия на валу и обеспечения плавного управления. Он особенно актуален при больших диаметрах, высоком давлении и значительном крутящем моменте. | Затвор с редуктором сохраняет возможность ручного управления, но становится тяжелее и дороже базовой конструкции. |
| Поворотный затвор с электроприводом | Электропривод позволяет управлять затвором дистанционно и включать его в систему автоматизации котельной. В зависимости от исполнения могут передаваться сигналы положения, аварии и неисправности. | Электропривод оправдан, когда запорная арматура котельной участвует в технологическом алгоритме: например, в автоматическом переключении насосов, регулировании схемы подачи теплоносителя или аварийном отключении участка. |

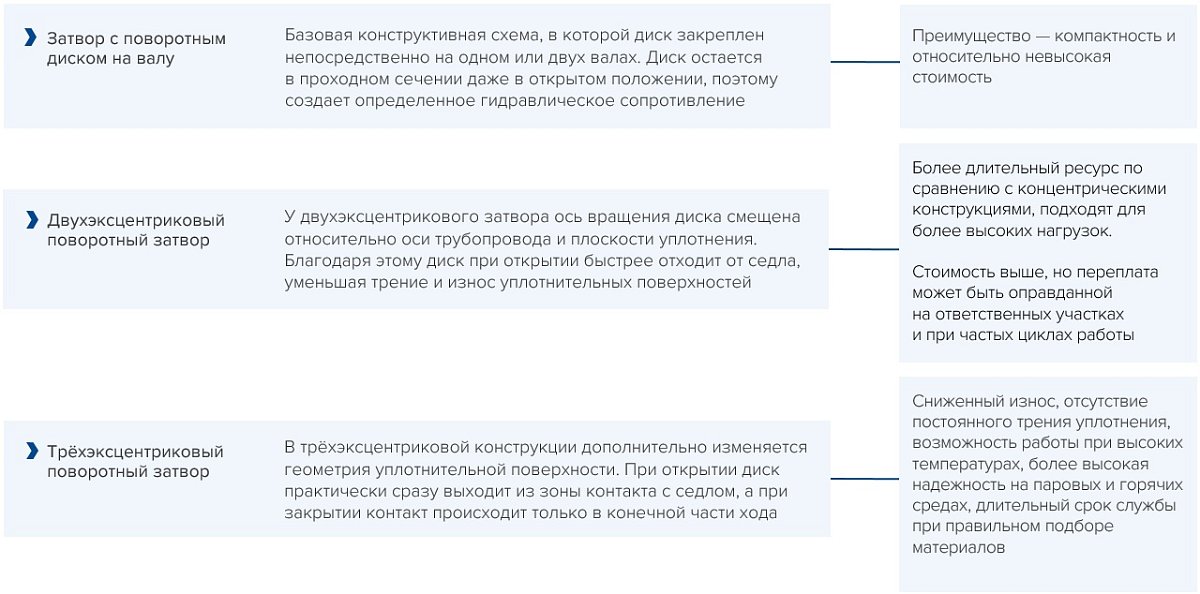

Помимо этого, по принципу устройства существуют:
«Переплачивать за трехэксцентриковый затвор на каждом участке котельной не нужно. Его преимущества раскрываются там, где есть высокая температура, большое количество циклов, повышенные требования к герметичности или сложный доступ для ремонта. На вспомогательной линии с редкими переключениями более простое решение может быть рациональнее», – комментирует инженер-проектировщик тепломеханической части Компании.
Сравнение запорных устройств для котельных
| Параметр | Шаровый кран | Запорные клапаны | Затвор шиберный | Затвор поворотный |
| Принцип действия | Поворот шара на 90° | Перемещение клапана вдоль потока у вентиля или поперек потока у задвижки | Перемещение плоского шибера поперек потока | Поворот диска вокруг вала |
| Скорость срабатывания | Высокая | |||
| Гидравлическое сопротивление | Низкое при полнопроходном исполнении | У вентиля повышенное, у задвижки — небольшое в открытом положении | Обычно небольшое в полностью открытом положении | Выше, чем у полнопроходной задвижки, из-за диска |
| Герметичность | Высокая при правильном подборе | Высокая, зависит от конструкции и состояния седла | Зависит от типа уплотнения и среды | Зависит от материала седла, эксцентриситета и давления |
| Подходящие среды | Вода, газ, пар и другие среды при совместимости материалов | Вода, пар, теплоноситель, различные технологические среды | В том числе загрязненные и вязкие среды — при соответствующем исполнении | Вода, воздух, пар, теплоноситель и другие среды |
| Ремонтопригодность | Обычно замена изделия | Часто высокая, возможна замена сальников, седел и запорных элементов | Зависит от конструкции; уплотнители и шибер могут требовать замены | Удобна для обслуживания, но ремонт седла и диска зависит от исполнения |
| Оптимальная область применения | Быстрое отключение участков и оборудования, пар, вода, газ | Ответственные трубопроводы, магистральные линии, пар и вода | Специальные технологические линии, загрязненные среды | Большие диаметры, вода, воздух, автоматизированные системы |
Стоимость
Стоимость запорных устройств для котельных определяется не только их конструкцией. На цену влияют:
- условный диаметр,
- рабочее давление,
- температура,
- материал корпуса и внутренних деталей,
- класс герметичности,
- тип присоединения,
- наличие редуктора или привода,
- исполнение для газа, пара или взрывоопасной зоны,
- требования к автоматизации,
- бренд и происхождение оборудования.
Когда выгоднее выбрать шаровый кран
Шаровый кран, как вид запорной арматуры котельной, имеет смысл выбирать, если требуется:
- быстрое перекрытие потока,
- высокая герметичность,
- небольшая или средняя условная пропускная способность,
- компактная, простая долговечная конструкция, в которой действительно отсутствуют элементы, которые могут выйти из строя (срок эксплуатации до 20-25 лет),
- ручное или автоматическое управление.
Переплата за электропривод оправдана при удаленном расположении крана, регулярных переключениях и включении арматуры в систему автоматики. Если же кран закрывается один-два раза в год и находится в зоне свободного доступа, ручное исполнение чаще всего рациональнее.
Когда оправдан вентиль или задвижка
Вентили целесообразны на участках трубопровода котельной, где важны надежное перекрытие, возможность обслуживания и контролируемое закрытие. Задвижки выгодны на больших диаметрах и магистральных линиях, где требуется минимальное сопротивление в открытом состоянии.
За крупноразмерную задвижку имеет смысл переплачивать, если снижение потерь давления дает заметную экономию на электроэнергии насосов или если трубопровод работает постоянно.
Когда выбирать шиберный затвор
Шиберная конструкция оправдана при работе с загрязненными, вязкими или содержащими твердые частицы средами. Для обычного трубопровода котельной с чистой сетевой воды шибер может оказаться избыточным, если аналогичную задачу решает более компактный поворотный затвор или задвижка.
Электропривод шиберного затвора следует выбирать при дистанционном управлении и большом диаметре. В остальных случаях редуктор часто обеспечивает оптимальное соотношение цены и функциональности.
Когда выгоднее поворотный затвор
Поворотные затворы особенно эффективны на больших диаметрах трубопроводов котельной, поскольку имеют небольшую массу, короткую строительную длину и сравнительно невысокую стоимость.
Переплата за двухэксцентриковую или трехэксцентриковую конструкцию имеет смысл:
- при высоких температурах,
- на паровых трубопроводах;
- при частых циклах открытия и закрытия,
- при повышенных требованиях к герметичности,
- на труднодоступных участках,
- при высокой стоимости простоя котельной.

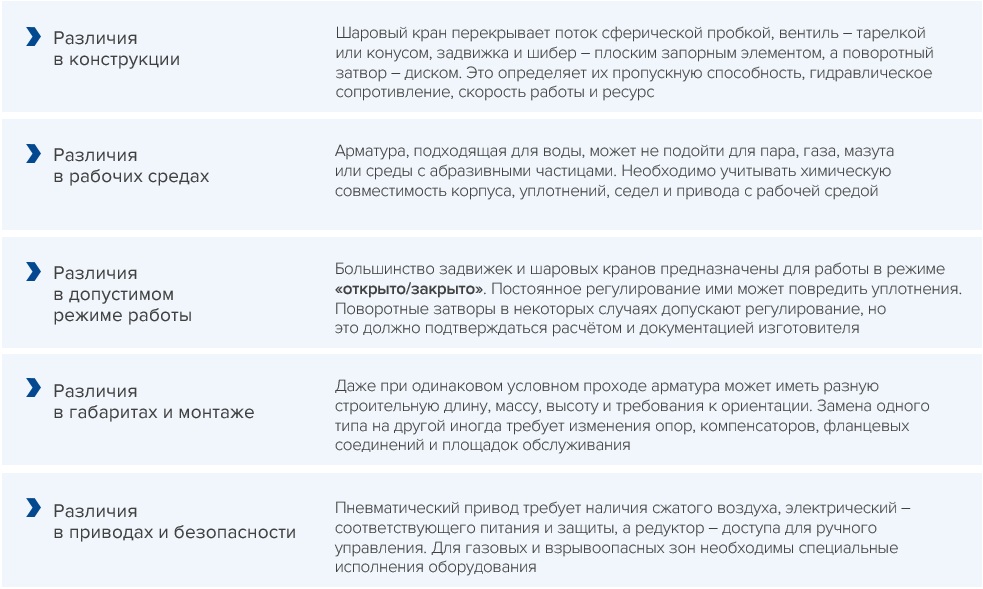

Почему четыре вида арматуры нельзя считать взаимозаменяемыми
Несмотря на то что все четыре вида изделий могут выполнять функцию перекрытия потока, они не являются полностью взаимозаменяемыми.
На что обратить внимание при выборе
Перед заказом запорной арматуры для котельной необходимо определить:
- Рабочую среду: вода, пар, газ, конденсат, воздух, мазут или другая среда.
- Условный проход и давление: DN и PN либо другие параметры, указанные в проекте.
- Температуру: максимальную, минимальную и расчетную.
- Требуемую герметичность: в соответствии с проектом и нормативной документацией.
- Частоту срабатывания: редкое аварийное отключение или постоянные технологические циклы.
- Способ управления: ручной, редукторный, пневматический или электрический.
- Условия установки: открытая площадка, помещение, влажная зона, взрывоопасная зона.
- Ремонтопригодность: наличие сменных уплотнений, доступность комплектующих и сервисного обслуживания.
- Гидравлические потери: особенно на насосных и магистральных участках.
- Соответствие документации: паспорту, сертификатам, декларациям и требованиям применимых ГОСТов и технических регламентов.
- Срок эксплуатации: ориентируйтесь на заявленный производителем ресурс (обычно 10–25 лет или 10 000–25 000 циклов «открыто‑закрыто»), учитывайте агрессивность среды и наличие абразивных частиц — они заметно сокращают срок службы.
Арматура должна иметь маркировку, паспорт и эксплуатационную документацию. Для оборудования, подпадающего под действие ТР ТС 032/2013, необходимо наличие предусмотренных регламентом документов о соответствии.
Подбор запорной арматуры с «Рыбинсккомплекс»
Компания «Рыбинсккомплекс» ориентируется на практические задачи заказчика: надежность оборудования, удобство обслуживания, соответствие проекту и оптимальные затраты на всем жизненном цикле котельной.
При подборе специалисты учитывают не только первоначальную стоимость изделия, но и срок его эксплуатации, будущие расходы на монтаж, обслуживание, ремонт, энергопотребление и возможные простои оборудования. Такой подход позволяет не переплачивать за избыточные характеристики и одновременно не экономить на узлах, от которых зависит безопасность и стабильность работы котельной.
«Рыбинсккомплекс» работает с индивидуальными запросами заказчиков и может предложить различные варианты исполнения запорной арматуры: ручное управление, редукторы, электроприводы, пневмоприводы, а также специальные конструкции поворотных и шиберных затворов.
Компания располагает проектным отделом, в котором работает 44 специалиста. Это позволяет комплексно рассматривать вопросы подбора запорной арматуры, увязывать ее с трубопроводами, насосным оборудованием, автоматикой и существующей схемой котлов.
Заказчик может получить консультацию по выбору типа запорной арматуры, материалам корпуса и уплотнений, способу управления, совместимости с рабочей средой и требованиям нормативной документации. «Рыбинсккомплекс» готов адаптировать решение под конкретные параметры, техническое задание и эксплуатационные условия объекта.
