Аспирация в промышленных котельных
Современные промышленные котельные представляют собой сложные инженерные комплексы, в которых одновременно протекают процессы горения топлива, транспортировки сыпучих материалов, удаления золы и шлака, очистки дымовых газов и обеспечения безопасных условий труда обслуживающего персонала. Одним из важнейших элементов инженерной инфраструктуры таких объектов является аспирационная система.
«Для промышленных котельных аспирационные установки имеют не только санитарно-гигиеническое, но и технологическое значение. Их применение позволяет уменьшить концентрацию пылевых выбросов, снизить абразивный износ оборудования, обеспечить стабильную работу топливоподачи и повысить пожарную безопасность предприятия», – комментирует инженер-проектировщик тепломеханической части Компании.
При проектировании и эксплуатации котельных требования к инженерным системам определяются действующими нормативно-правовыми актами:
- СП 89.13330.2016 «Котельные установки»,
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха»,
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»,
- ГОСТ Р 71814-2024 «Производственные аспирационные системы. Проверка работоспособности и пожарной безопасности»,
- ГОСТ Р 55173-2012 «Установки котельные. Общие технические требования»
Документ устанавливает требования к проектированию, реконструкции и техническому перевооружению котельных, а также содержит положения по организации вентиляции, газовоздушных трактов и обеспечению безопасной эксплуатации оборудования.
Об аспирации понятно
Аспирация — это организованный процесс локального отсоса загрязненного воздуха непосредственно из зоны образования пыли с последующей транспортировкой воздушно-пылевой смеси по системе воздуховодов к пылеулавливающему оборудованию, очисткой воздуха и его выбросом либо возвратом в помещение.
Основной особенностью аспирации является предотвращение распространения загрязняющих веществ по объему производственного помещения. Именно этим аспирационные установки отличаются от общеобменной вентиляции, которая удаляет уже загрязненный воздух из всего помещения.
Для промышленных котельных объектами аспирации являются:
- узлы приема топлива,
- ленточные и скребковые конвейеры,
- дробилки,
- пересыпные станции,
- бункеры хранения топлива,
- системы золоудаления,
- узлы выгрузки золы,
- оборудование подготовки угля,
- точки разгрузки сыпучих материалов.
Аспирация актуальна для угольных котельных, где при транспортировании топлива образуется значительное количество мелкодисперсной пыли. Размер частиц может составлять от единиц микрометров до нескольких сотен микрометров, при этом наиболее опасной считается фракция менее 10 мкм, способная длительное время находиться во взвешенном состоянии и проникать в дыхательные пути человека.
Кроме санитарной функции аспирация выполняет технологические задачи. Оседание пыли на оборудовании приводит к ускоренному износу подшипников, электродвигателей, приводов, датчиков и исполнительных механизмов. При высокой концентрации угольной пыли возникает риск образования взрывоопасной пылевоздушной смеси, что предъявляет повышенные требования к эффективности локальной аспирации.

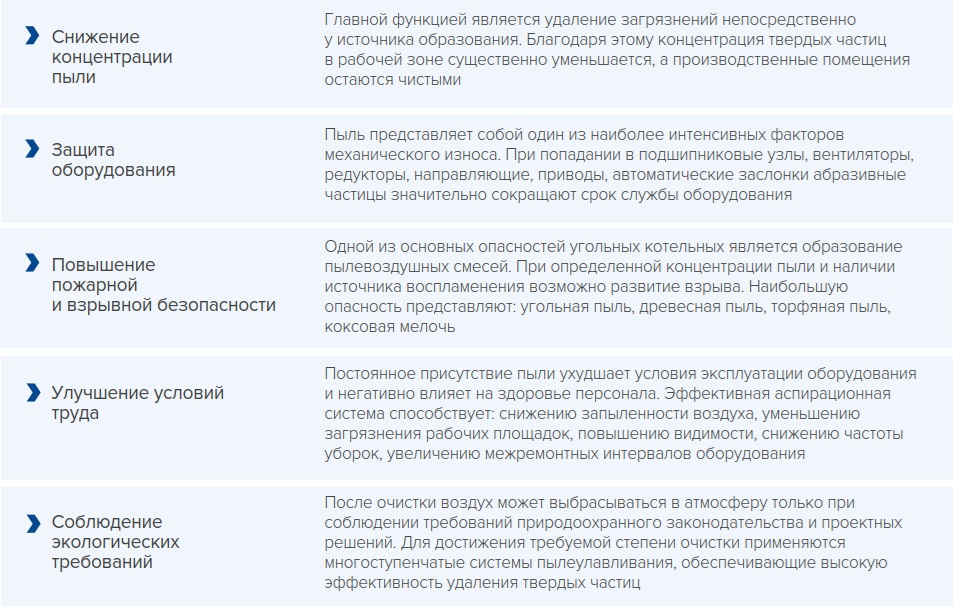

Современная аспирационная установка одновременно решает несколько инженерных задач:

Отличие аспирации от вентиляции
! Несмотря на то что термин «аспирация» часто употребляется как синоним вентиляции, между этими системами существуют принципиальные различия. Вентиляция предназначена для обеспечения требуемого воздухообмена в помещении, тогда как аспирация выполняет локальное удаление загрязнений непосредственно в месте их образования, предотвращая распространение пыли по производственным помещениям.
| Параметр | Аспирация | Общеобменная вентиляция |
| Основная задача | Локальное удаление загрязнений | Обеспечение воздухообмена |
| Место удаления воздуха | Непосредственно у источника образования пыли | Из всего помещения |
| Производительность | Рассчитывается по каждому источнику | Рассчитывается по кратности воздухообмена |
| Наличие фильтрации | Практически всегда | Не всегда |
| Основной результат | Предотвращение распространения пыли | Поддержание требуемого микроклимата |
Таким образом, вентиляция и аспирация не заменяют друг друга, а работают совместно. В современных промышленных котельных «Рыбинсккомплекс» обе системы проектируются как взаимосвязанные элементы общей инженерной инфраструктуры объекта с учетом требований действующих строительных норм и правил.
Принцип работы аспирационной системы
Работа аспирационной системы основана на создании разрежения в зоне образования пыли, благодаря которому загрязненный воздух не распространяется по помещению, а направляется в систему воздуховодов для последующей очистки. В отличие от общеобменной вентиляции, аспирация воздействует непосредственно на источник пылеобразования, что значительно повышает эффективность удаления твердых частиц.

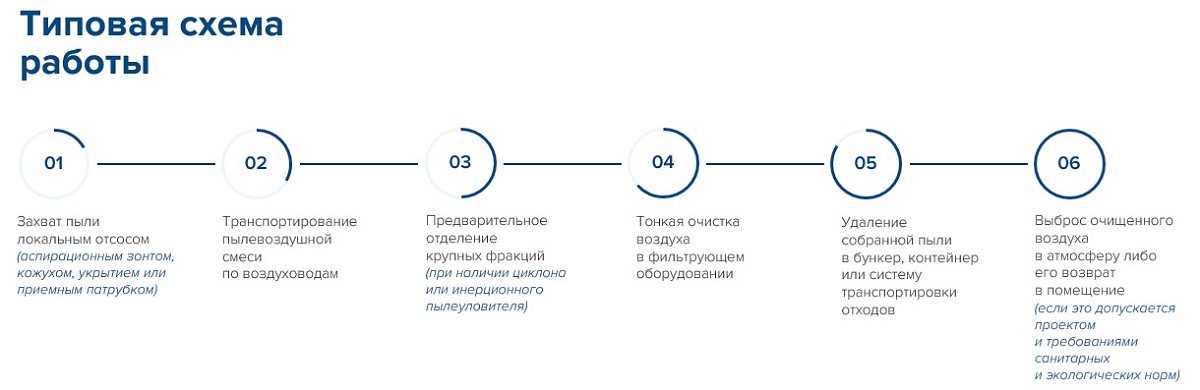

Типовая схема работы включает несколько последовательных этапов:

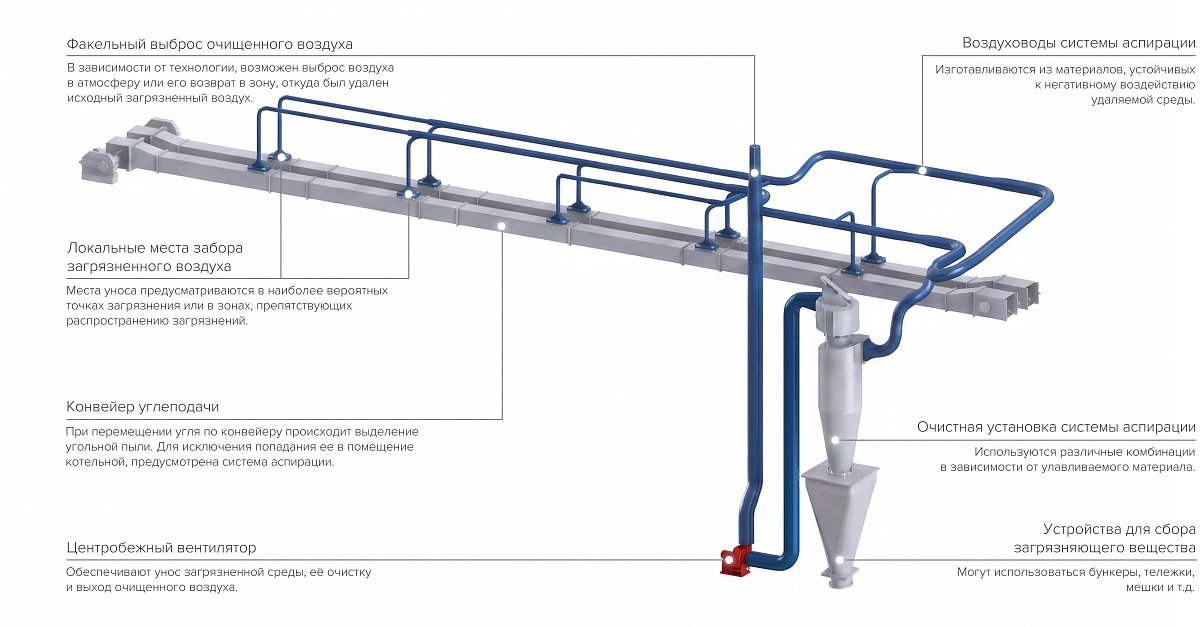

Типовая схема аспирационной установки
Практически любая промышленная система состоит из следующих элементов:

Каждый элемент выполняет собственную функцию, поэтому исключение любого из них приводит к снижению общей эффективности.
Аспирационные установки классифицируются по нескольким признакам
По количеству обслуживаемых источников
| Вид | Особенности | Область применения |
| Индивидуальная | Один источник загрязнения | Дробилки, пересыпные узлы |
| Групповая | Несколько источников | Конвейерные линии |
| Центральная* | Вся котельная | Крупные промышленные объекты |
* Центральные системы являются наиболее распространенными на современных ТЭЦ и промышленных котельных, поскольку позволяют обслуживать десятки точек аспирации одной установкой.
По способу очистки воздуха
| Тип | Эффективность очистки* |
| Гравитационный | 40-60% |
| Инерционный | 60-80% |
| Циклонный | 70-95% |
| Рукавный | 99-99,9% |
| Электрофильтр | до 99,9% |
* Следует учитывать, что фактическая эффективность зависит от дисперсного состава пыли, расхода воздуха, аэродинамического сопротивления и соблюдения режима эксплуатации.
По степени автоматизации
- ручное управление,
- полуавтоматическое,
- автоматическое,
- автоматическое с диспетчеризацией
Современные проекты практически всегда предусматривают интеграцию аспирации в общую систему автоматизированного управления технологическим процессом (АСУ ТП).
В составе аспирационной установки могут использоваться различное пылеулавливающее оборудование
| Тип оборудования | Преимущества | Недостатки |
| Циклон |
|
|
| Рукавный фильтр |
|
|
| Картриджный фильтр |
|
|
| Скруббер (мокрый пылеуловитель) |
|
|
| Электрофильтр |
|
|
«Для современных промышленных котельных, особенно работающих на твердом топливе, наиболее распространенным считается решение на базе рукавного фильтра с импульсной регенерацией, поскольку оно сочетает высокую степень очистки, надежность и соответствие строгим экологическим требованиям», – поясняет технический специалист по котельному оборудованию «Рыбинсккомплекс».Рассмотрим каждый тип подробнее ↓

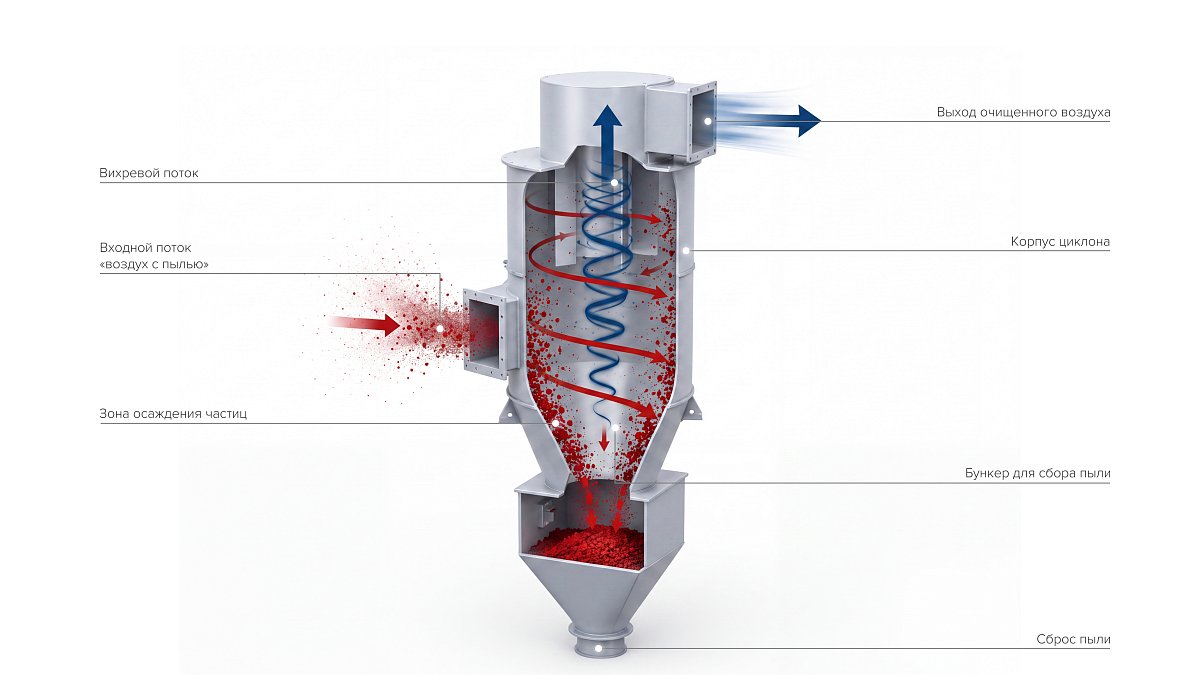

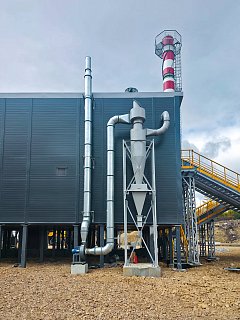

Циклон
Циклон (сухой/мокрый) — это инерционный пылеуловитель, в котором частицы отделяются от газового потока под действием центробежных сил.

Принцип работы: запылённый газ вводится в цилиндрическую часть циклона тангенциально — по касательной к корпусу. Поток начинает вращаться, образуя вихрь. Под действием центробежной силы частицы пыли отбрасываются к стенкам корпуса, теряют скорость и осыпаются в пылесборный бункер.
Очищенный газ меняет направление движения и выходит через центральную выхлопную трубу.
Сухой циклон
В сухом циклоне для котельных отделение пыли происходит без применения воды или другой жидкости. Он осуществляет:
- предварительную очистку дымовых газов,
- улавливание золы и крупных частиц топлива,
- защиту последующих фильтров от перегрузки,
- очистку воздуха от пыли при пересыпке и транспортировании топлива.
| Преимущества | Недостатки |
|
|
Обычно циклон хорошо улавливает частицы среднего и крупного размера, но плохо задерживает мелкодисперсную фракцию размером около нескольких микрометров и менее. Поэтому в современных котельных циклон часто используют как первую ступень очистки перед рукавным или электрофильтром.
Мокрый циклон
Мокрый циклон — это разновидность циклона, в котором частицы дополнительно смачиваются водой или на стенках аппарата формируется водяная плёнка.
Вода связывает пыль, снижает вторичный унос частиц и может несколько повысить эффективность улавливания мелкодисперсной фракции.
| Преимущества | Недостатки |
|
|
Мокрый циклон практичен там, где вода уже используется в технологическом процессе котельной или где важно одновременно охлаждать газ и подавлять пыление.

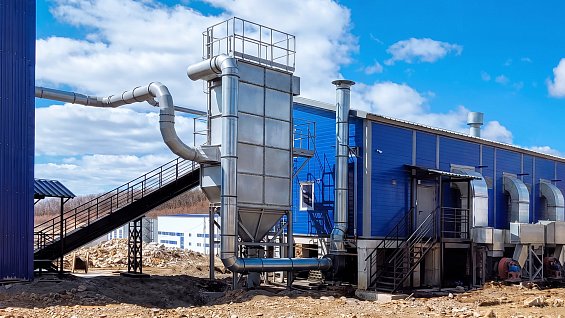

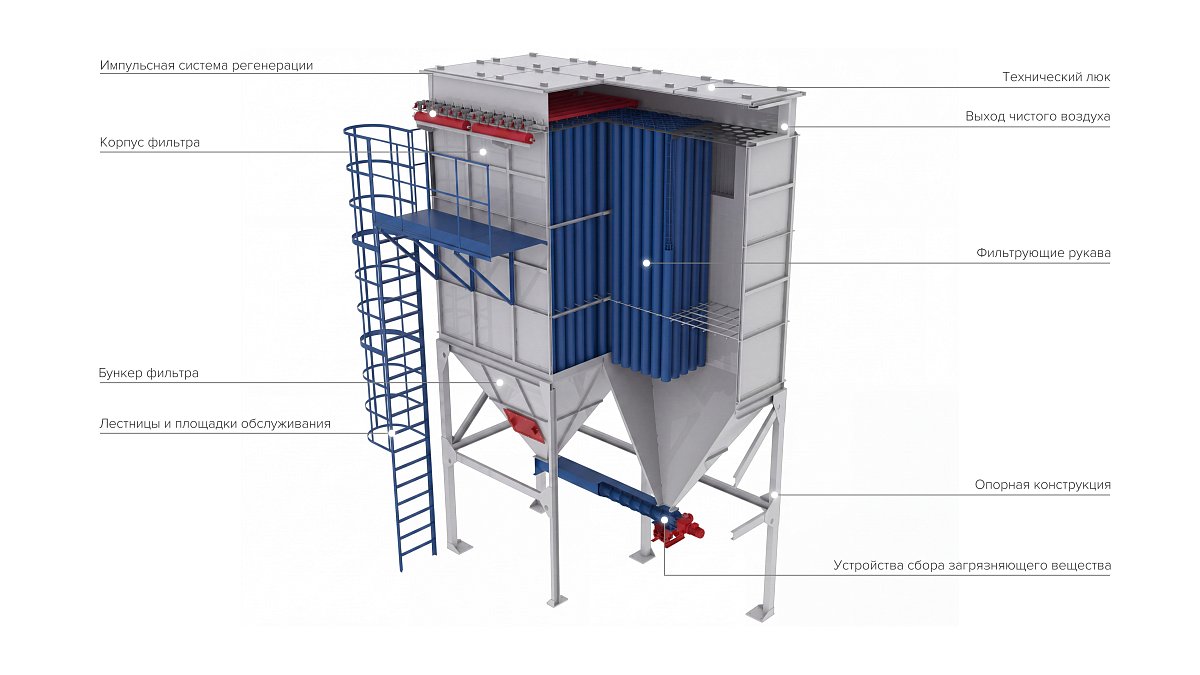

Рукавный фильтр
Рукавный фильтр — это тканевый фильтр, в котором запылённый газ проходит через фильтровальные рукава, а пыль задерживается на их поверхности.

Принцип работы: рукава изготавливают из фильтровальной ткани — например, полиэстера, полипропилена, арамидных или фторполимерных материалов. Газ проходит через ткань снаружи внутрь или изнутри наружу, в зависимости от конструкции.
Пыль задерживается не только волокнами ткани, но и образующимся на поверхности фильтра слоем пыли — так называемым фильтровальным пирогом. Этот слой повышает степень очистки, но увеличивает сопротивление, поэтому его периодически удаляют.
Наиболее распространённый способ регенерации — кратковременная продувка рукавов импульсом сжатого воздуха. Пыль осыпается в бункер.
| Преимущества | Недостатки |
|
|
Для котельных рукавный фильтр особенно эффективен при очистке сухих дымовых газов с высокой концентрацией золы. Перед ним желательно предусматривать искрогаситель или предварительный циклон, если существует вероятность попадания раскалённых частиц.

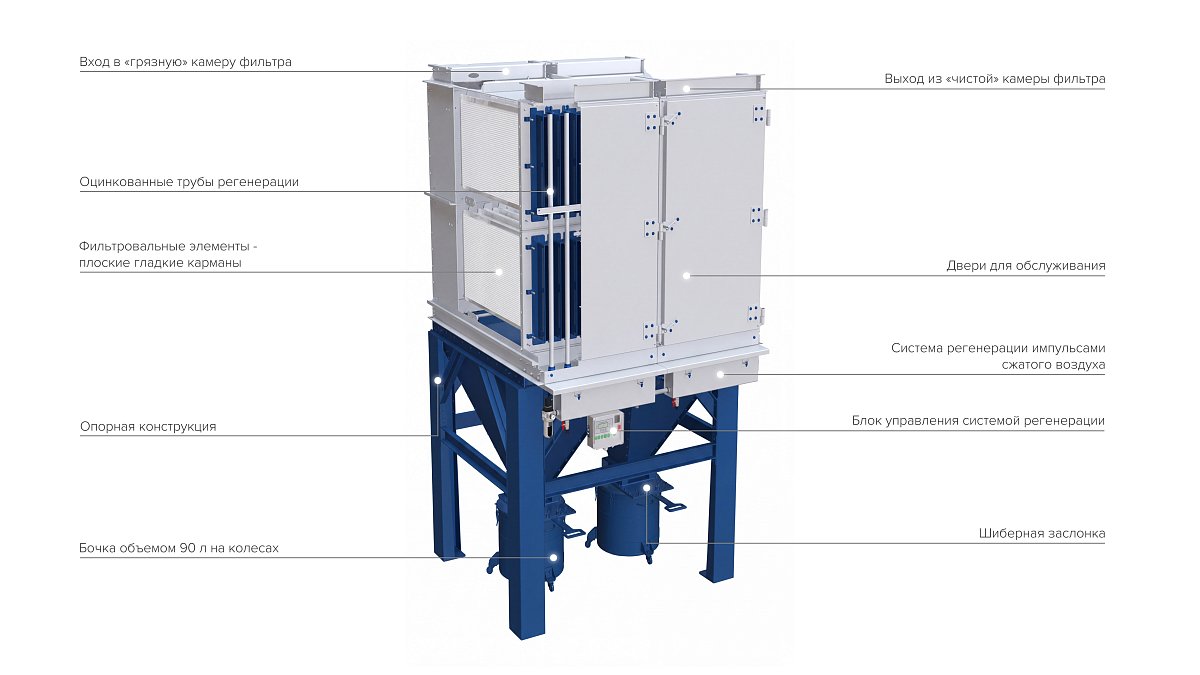

Картриджный фильтр
Картриджный фильтр — это сухой фильтр, в котором газ очищается с помощью сменных фильтрующих картриджей, изготовленных из складчатого фильтровального материала. Картридж имеет большую площадь фильтрации благодаря гофрированной или складчатой поверхности. Поэтому при компактных размерах он способен пропускать значительный объём воздуха.

Принцип работы: запылённый поток проходит через фильтровальный материал картриджа. Частицы задерживаются на наружной поверхности. По мере накопления пыли сопротивление растёт, и картриджи очищают импульсной продувкой сжатым воздухом.
Очищенный газ направляется в чистую камеру и удаляется вентилятором.
| Преимущества | Недостатки |
|
|
Картриджные фильтры удобны для локальной аспирации и сравнительно небольших расходов воздуха. Для крупных котельных установок с горячими дымовыми газами чаще применяют рукавные фильтры, циклоны или электрофильтры.

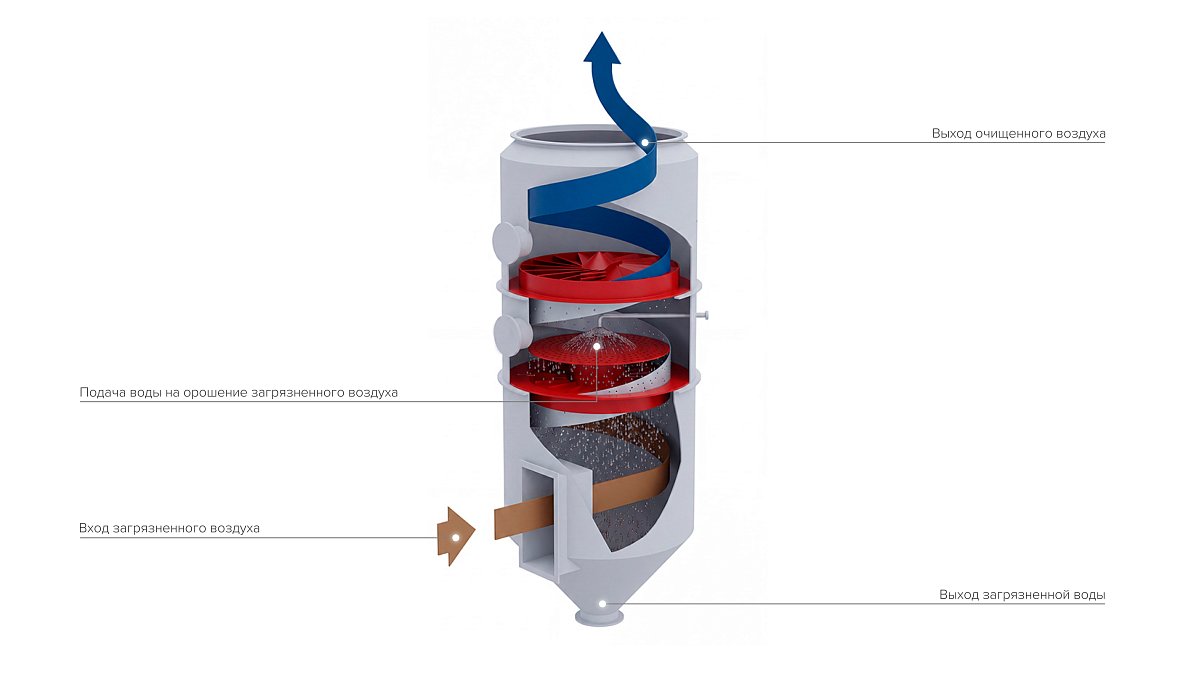

Скруббер — мокрый пылеуловитель
Скруббер — это аппарат мокрой очистки газа, в котором частицы пыли и газообразные примеси контактируют с жидкостью и улавливаются ею.

Принцип работы: в аппарат подают воду или специальный раствор. Жидкость распыляется форсунками либо распределяется по насадке. Запылённый газ контактирует с каплями жидкости или смоченной поверхностью.
Частицы пыли захватываются каплями благодаря инерции, столкновению, диффузии и смачиванию. Затем капли с загрязнениями отделяются в каплеуловителе. На выходе получают очищенный газ, а в нижней части аппарата — загрязнённую воду или шлам.
| Преимущества | Недостатки |
|
|
Скруббер на котельной целесообразен, когда требуется не только пылеулавливание, но и охлаждение газа или удаление растворимых газовых компонентов. Если нужно удалять только сухую золу, сухой рукавный фильтр обычно проще в эксплуатации.

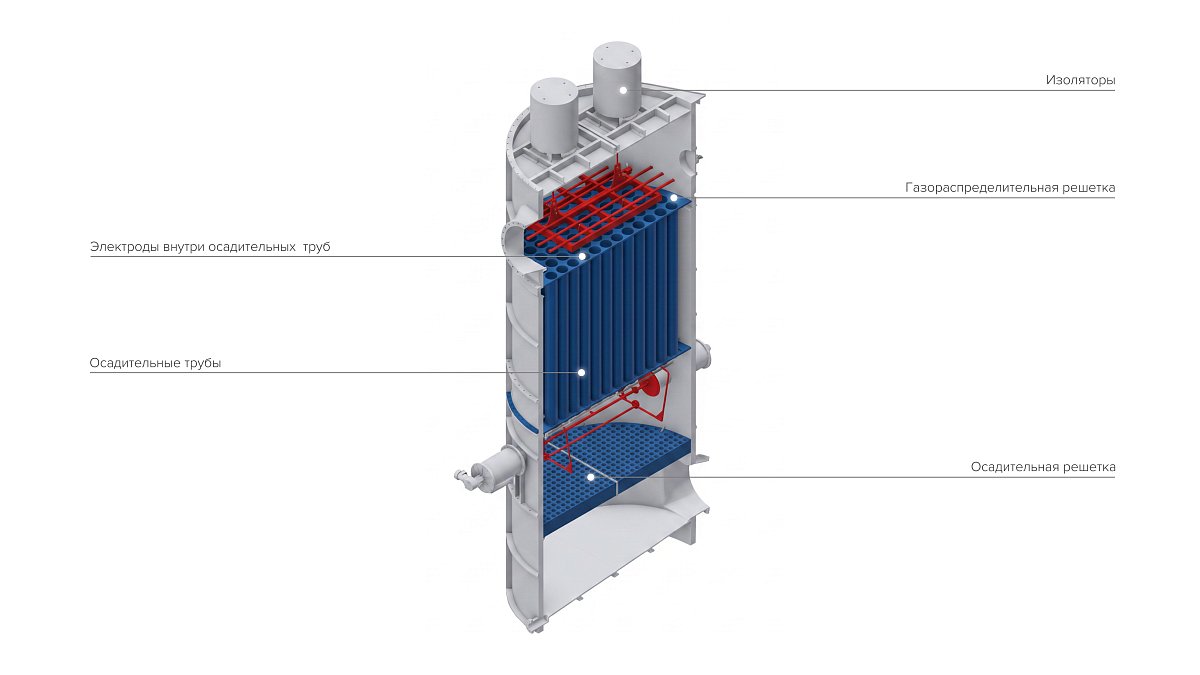

Электрофильтр
Электрофильтр, или электростатический пылеуловитель в котельной, — это аппарат, в котором частицы пыли заряжаются электрическим током и осаждаются на электродах под действием электрического поля.

Принцип работы. Электрофильтр обычно включает:
- коронирующие электроды,
- осадительные электроды,
- источник высокого постоянного напряжения,
- систему встряхивания электродов,
- бункеры для сбора пыли.
Между электродами создаётся электрическое поле высокого напряжения. Газ ионизируется, а частицы пыли получают электрический заряд. Под действием электрического поля заряженные частицы перемещаются к осадительным электродам и оседают на них.
Периодически электроды встряхивают или промывают, после чего пыль попадает в бункер.| Преимущества | Недостатки |
|
|
Электрофильтры особенно практичны на крупных котельных и ТЭЦ, где расход дымовых газов очень велик. Для небольших котельных их применение часто экономически неоправданно по сравнению с циклонами и рукавными фильтрами.
Контрольно-измерительные приборы и автоматизация
Для стабильной работы аспирационной установки необходим непрерывный контроль технологических параметров, поэтому они интегрируются в автоматизированные системы управления технологическим процессом (АСУ ТП), обеспечивающие:
- автоматический запуск и остановку оборудования,
- управление вентиляторами,
- контроль перепада давления на фильтрах,
- управление системой импульсной регенерации,
- контроль температуры,
- аварийную сигнализацию,
- архивирование параметров,
- передачу данных оператору.
Также, современные аспирационные системы оснащаются следующими средствами измерения:
– Датчики давления, контролирующие разрежение в воздуховодах, давление перед фильтром, давление после фильтра, работу вентилятора. По перепаду давления можно оценить степень загрязнения фильтров и своевременно запустить их регенерацию;
– Дифференциальные манометры - являются основным прибором контроля состояния рукавных фильтров, измеряющим разницу давления до и после фильтрующих элементов;
– Датчики расхода воздуха - позволяют определить фактическую производительность системы. Среди них: трубки Пито, ультразвуковые расходомеры, термоанемометрические датчики и вихревые расходомеры. Контроль расхода необходим при изменении режима работы котельной, а также после ремонта или модернизации оборудования;
– Датчики температуры - высокая температура может привести к повреждению фильтрующих материалов. При превышении допустимой температуры система автоматики может включить аварийную сигнализацию или остановить оборудование;
– Датчики уровня - устанавливаются в накопительных бункерах и предотвращают переполнение, заклинивание шлюзовых затворов, остановку системы из-за заполнения емкости;
– Датчики вибрации - используются для контроля состояния вентиляторов, дымососов, электродвигателей, подшипников, поскольку рост вибрации может свидетельствовать о разбалансировке рабочего колеса, износе подшипников, накоплении пыли, ослаблении креплений.
Все установленные КИПиА позволяют оператору в режиме реального времени получать сведения о производительности, состоянии фильтров, работе вентиляторов, уровне заполнения бункеров, температуре воздуха, перепаде давления и аварийных ситуациях. При отклонении параметров от заданных значений система формирует предупреждение или инициирует защитные действия.
Ремонт и обслуживание системы аспирации котельных
После ввода в эксплуатацию эффективность аспирационной установки зависит не только от качества проектирования и монтажа, но и от соблюдения регламентов технического обслуживания. Даже правильно рассчитанная система со временем теряет производительность из-за износа оборудования, загрязнения фильтрующих элементов, нарушения герметичности воздуховодов и изменения аэродинамических характеристик сети.
В промышленных котельных эксплуатация аспирации должна осуществляться в комплексе с другими инженерными системами — топливоподачей, дымоудалением, вентиляцией и автоматикой. Нарушение работы одного из элементов может привести к снижению эффективности всей системы пылеулавливания.
Так, наиболее распространенными признаками ухудшения работы аспирационной установки являются:
- увеличение запыленности производственных помещений,
- снижение разрежения в местах локального отсоса,
- рост перепада давления на фильтрах,
- увеличение энергопотребления вентиляторов,
- появление постороннего шума или вибрации,
- выпадение пыли в воздуховодах,
- снижение производительности оборудования.
Одним из преимуществ современных аспирационных установок является модульная конструкция. Большинство узлов могут быть заменены или отремонтированы без полной остановки технологического процесса, что особенно важно для непрерывно работающих котельных.
На практике большинство отказов связано не с конструктивными недостатками оборудования, а с нарушением условий эксплуатации. Среди наиболее распространенных проблем:
| Причины | Последствия | |
| Засорение фильтров |
|
|
| Износ воздуховодов |
|
|
| Разгерметизация системы |
|
|
| Выход из строя вентилятора |
|
|
| Неисправность системы автоматической регенерации |
|
|

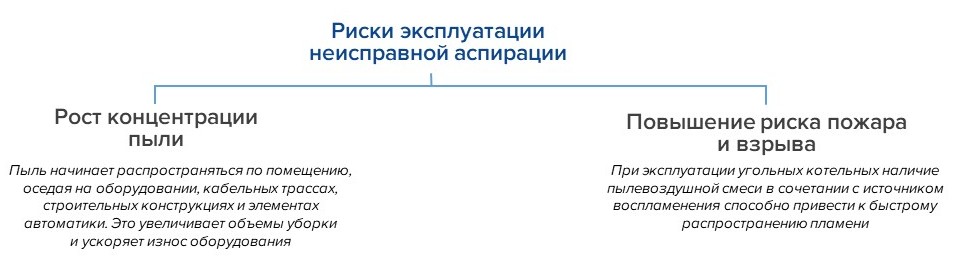

Риски эксплуатации неисправной аспирации
Отказ аспирационной системы оказывает влияние не только на санитарное состояние помещений, но и на безопасность всего объекта котельной.
Особую опасность представляют:
- перегретые поверхности оборудования,
- искрение электродвигателей,
- статическое электричество.
По этой причине проектирование аспирационных систем должно учитывать мероприятия по предотвращению накопления горючей пыли и снижению вероятности образования взрывоопасных концентраций.
Еще одним риском использования неисправного оборудования становится его ускоренный износ. При отсутствии эффективного удаления пыли увеличивается интенсивность абразивного воздействия на подшипники, редукторы, приводы, электродвигатели, исполнительные механизмы и датчики. Это приводит к росту затрат на ремонт и сокращению межремонтных интервалов.
Велик и рост эксплуатационных расходов. Неисправная аспирационная система увеличивает:
- расход электроэнергии,
- объем ремонтных работ,
- затраты на очистку помещений,
- количество внеплановых остановок оборудования.
С экономической точки зрения регулярное техническое обслуживание значительно дешевле устранения последствий аварийных отказов.
Современные технологии
За последние годы аспирационные системы на котельных существенно изменились благодаря внедрению цифровых технологий и новых материалов.
Частотно-регулируемые приводы
Использование преобразователей частоты позволяет изменять производительность вентиляторов в зависимости от текущей нагрузки. Ее преимущества:
- снижение энергопотребления,
- уменьшение пусковых токов,
- увеличение ресурса оборудования,
- снижение уровня шума.
Автоматическая диагностика
Современные системы способны самостоятельно контролировать:
- давление,
- расход воздуха,
- температуру,
- вибрацию,
- состояние фильтров.
При отклонении параметров оператор получает предупреждение до возникновения аварии.
Предиктивное обслуживание (Predictive Maintenance)
Все более широкое распространение получает подход, при котором ремонт систем аспирации выполняется не по календарному графику, а на основании анализа фактического состояния оборудования. Для этого используются:
- мониторинг качества воздуха в рабочей зоне,
- вибродиагностика,
- тепловизионный контроль,
- анализ разницы давления,
- мониторинг потребляемой мощности электродвигателей.
Такой подход позволяет сократить количество внеплановых остановок и рационально планировать ремонтные работы.
CFD-моделирование
На этапе проектирования котельных все чаще применяется численное моделирование движения воздушных потоков (Computational Fluid Dynamics). Этот метод позволяет:
- определить зоны образования завихрений,
- оптимизировать расположение местных отсосов,
- уменьшить аэродинамические потери,
- повысить эффективность удаления пыли без увеличения мощности вентиляторов.
Новые фильтрующие материалы
Современные фильтры изготавливаются из материалов с повышенной химической и термической стойкостью, а также с нанесением специальных мембранных покрытий. Такие решения позволяют повысить эффективность очистки и увеличить срок службы фильтрующих элементов при работе с агрессивными или высокотемпературными газовоздушными смесями.
Аспирационная система является не вспомогательным, а критически важным элементом инженерной инфраструктуры промышленной котельной. Ее основная задача заключается в локальном удалении пыли в местах образования, что обеспечивает безопасные условия труда, защищает оборудование от абразивного износа, снижает риск пожаров и взрывов, а также способствует соблюдению экологических требований.
Эффективность аспирации котельной определяется комплексом факторов: грамотным проектированием, правильным подбором оборудования, точным аэродинамическим расчетом, качественным монтажом и регулярным техническим обслуживанием. Именно такой комплексный подход применяет компания «Рыбинсккомплекс», располагающая сильной проектной группой из 44 человек и значительным опытом создания промышленных котельных мощностью от 0,2 до 40 МВт. Наши специалисты сопровождают работы на всех этапах — от инженерных расчетов и подбора оборудования до изготовления, поставки, монтажа и ввода котельной в эксплуатацию.
Качественная аспирационная система – это инвестиция в безопасность и долговечность вашей котельной.
