Топки промышленных котлов: устройство, виды, выбор

Что представляет собой топка котла и какие функции она выполняет

Топка промышленного котла — это основная часть котлоагрегата, предназначенная для организации процесса сжигания топлива и передачи выделяемой тепловой энергии теплообменным поверхностям. Именно в топочной камере происходит преобразование химической энергии топлива в тепловую, необходимую для нагрева воды, получения насыщенного или перегретого пара, а также обеспечения технологических процессов на промышленных предприятиях.

• обеспечивает стабильное смесеобразование топлива и воздуха,
• поддерживает необходимую температуру горения,
• способствует полному сгоранию горючих компонентов,
• минимизирует образование вредных выбросов,
• создает требуемые аэродинамические условия для удаления продуктов сгорания.

Конструкция топки напрямую влияет на коэффициент полезного действия котла и котельной в целом, расход топлива, надежность оборудования и соблюдение экологических требований.

Выбор типа топочного устройства определяется тепловой мощностью котла, видом используемого топлива, режимом эксплуатации, требованиями к автоматизации и экономической эффективностью работы оборудования.

«На практике эффективность топки определяется не только ее конструкцией, но и правильной настройкой процесса горения. Даже современная топка при некорректном соотношении топлива и воздуха может работать с повышенным расходом топлива, образованием сажи и ростом выбросов CO. Поэтому важно рассматривать топочное устройство как часть единой системы котла, автоматики и дымососного оборудования»,

– комментирует технический специалист по котельным «ПФК «Рыбинсккомплекс».

Нормативные требования

При проектировании, изготовлении и эксплуатации промышленных котлов и топок необходимо руководствоваться требованиями действующей нормативной документации. Базовым документом является СП 89.13330.2016 «Котельные установки», устанавливающий требования к проектированию, монтажу и эксплуатации котельных. Для газовых горелочных устройств применяются требования ГОСТ 21204-97 «Горелки газовые промышленные. Общие технические требования», а для ряда водогрейных котлов — ГОСТ 30735-2001 «Котлы отопительные водогрейные теплопроизводительностью от 0,1 до 4,0 МВт. Общие технические условия». При выборе конструкции топки также учитываются требования промышленной безопасности и технических регламентов, распространяющихся на конкретный тип котельного оборудования.

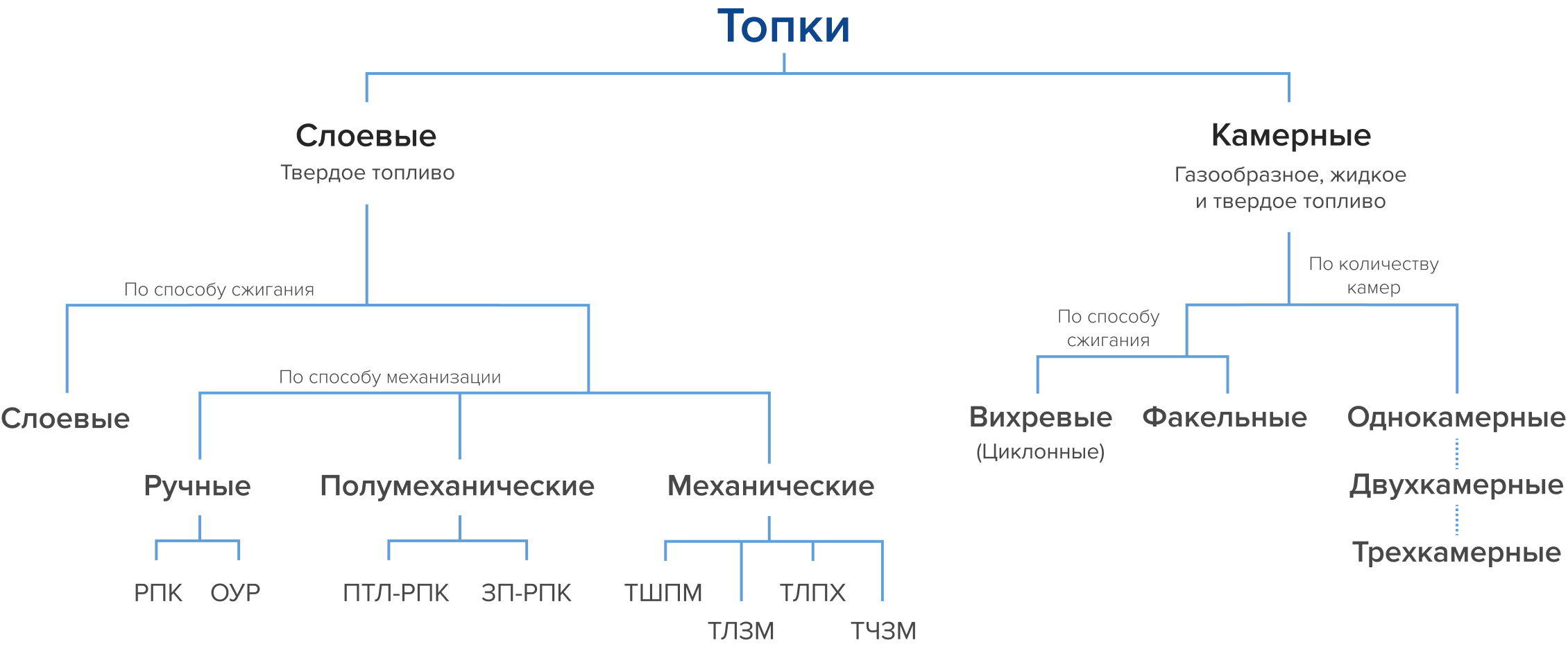

Основные типы топок и области их применения

Современные котельные комплектуются различными типами топок, каждый из которых рассчитан на определенные виды топлива (газ, уголь, дизельное топливо) и условия эксплуатации.

Выбор конкретной конструкции определяется характеристиками топлива, требуемой производительностью котельной установки, условиями эксплуатации и экологическими нормативами.

Виды топок по способу механизации в твердотопливных котлах

Механические

ТЛЗМ — топка механическая с ленточным колосниковым полотном обратного (заднего) хода. Предназначена для сжигания твердого топлива в паровых и водогрейных котлах.

В твердотопливных топках типа ТЛЗМ процесс сжигания топлива осуществляется в полностью механизированном режиме. Подача угля начинается с загрузочного бункера, откуда он поступает на питатель пневмомеханического забрасывателя. Затем топливо непрерывным потоком направляется к вращающемуся ротору, обеспечивающему его равномерное распределение по топочному устройству. Крупные частицы угля забрасываются на всю поверхность колосниковой решетки, тогда как мелкие фракции переносятся воздушным потоком непосредственно в объем топки.

Движение колосникового полотна в сторону фронтальной части котла обеспечивает непрерывное удаление образующегося шлака. В качестве топлива для топок ТЛЗМ применяются рядовые и сортированные каменные, а также бурые угли.

ТШПМ — топка механическая с шурующей планкой. Предназначена для установки в механические водогрейные, отопительные стационарные котельные и модульные котельные.

Топки типа ТШПМ предназначены для механизированного сжигания твердого топлива и обеспечивают автоматизированное выполнение основных технологических операций: подачу топлива на колосниковую решетку, перемешивание топливного слоя, его постепенное перемещение по поверхности решетки, а также удаление золы и шлака. Все эти процессы осуществляются с помощью шурующей планки, приводимой в движение электромеханическим приводом. В качестве топлива используются каменные и бурые угли.

Во время прямого хода шурующей планки слой топлива перемещается по решетке с волнообразным движением, благодаря чему происходит его интенсивное перемешивание. При обратном ходе часть раскаленного топлива переносится из центральной зоны к фронтальной части топки. Это способствует более быстрому воспламенению вновь поступающих порций угля, поскольку горячие частицы выполняют роль источников зажигания.

ТЛПХ — топка механическая с ленточной колосниковой решёткой прямого хода. Предназначена для эксплуатации в стационарных и быстровозводимых водогрейных и отопительных твердотопливных котельных, оснащенных механизированными системами. Кроме того, может быть использована в составе промышленных печей, где обеспечивают нагрев воздуха, применяемого для отопления помещений, а также для сушки различных материалов в ходе технологических процессов.

Под колосниковой решеткой размещены воздушные камеры, предназначенные для подачи воздуха, необходимого для устойчивого процесса горения. Первичный и вторичный воздух подаются от общего вентилятора котельной установки. Под верхней ветвью колосникового полотна расположены дутьевые короба, разделенные на зоны с поворотными шиберами. Воздух поступает к топке с одной стороны, тогда как с противоположной стороны предусмотрены специальные окна для удаления золы, проваливающейся в дутьевые короба. Удаление шлака осуществляется в задней части топки.

ТЧЗМ — топка механическая с чешуйчатой цепной решёткой обратного (заднего) хода. Предназначена для установки на водогрейных и паровых твердотопливных котлах, а также используется в промышленных печах.

Подача топлива на колосниковое полотно топок ТЧЗМ осуществляется двумя пневмомеханическими забрасывателями. Каждый забрасыватель включает привод питателя, пластинчатый питатель, ротационный механизм заброса топлива и каскадно-лотковый угольный ящик. Дальность распределения топлива по поверхности решетки определяется частотой вращения ротора и углом установки регулирующей плиты.

При распределении топлива крупные куски равномерно разбрасываются по поверхности колосниковой решетки, тогда как мелкие фракции переносятся воздушным потоком, создаваемым забрасывателем, непосредственно в топочное пространство. Благодаря этому достигается равномерное распределение топлива по всей площади горения. В качестве топлива применяются рядовые и сортированные каменные или бурые угли.

Полумеханические

ЗП‑РПК — топка полумеханическая с пневмомеханическими забрасывателями и решёткой с поворотными колосниками. Предназначена для эффективного сжигания широкого спектра каменных углей и антрацитов. Исключение составляют бурые угли с высокой влажностью (с массовой долей влаги более 36 %) и штыбовые антрациты, применение которых не предусмотрено конструкцией оборудования.

Топка ЗП-РПК включает в себя стационарную колосниковую решетку, оснащенную поворотными колосниками, систему пневмомеханической подачи твердого топлива, чугунный фронт и механизмы управления воздушными заслонками. Колосниковая решетка разделена по ширине на две секции, каждая из которых, в свою очередь, по длине состоит из двух зон с индивидуальными приводами, обеспечивающими поворот колосников.

В конструкции механизирован только процесс подачи и распределения твердого топлива на колосниковой решетке. Операции по перемешиванию топливного слоя, а также удалению золы и шлака выполняются вручную.

ПТЛ-РПК – топка с ленточными питателями топлива и неподвижной решеткой с поворотными колосниками. Применяется в составе паровых котлов и промышленных печей и предназначена для сжигания различных видов твердого топлива, включая каменные и бурые угли, а также антрацит.

Оснащена ленточными питателями и неподвижной колосниковой решеткой с поворотными колосниками. Особенностью данной конструкции является сочетание двух способов горения: в слоевом режиме и во взвешенном состоянии. Такое техническое решение обеспечивает возможность автоматизации процесса сжигания топлива.

В топках данного типа механизирована подача топлива, тогда как остальные операции выполняются вручную. Из угольного бункера топливо поступает на ленточный питатель, который равномерно распределяет его по поверхности колосниковой решетки. Подача воздуха снизу способствует интенсивному продуванию топливного слоя, предотвращая образование спеков и плавление шлака.

Ручные

РПК — топка с решёткой с поворотными колосниками. Включает неподвижную колосниковую решетку с поворотными колосниками, устройство подачи топлива, чугунный фронт и механизмы регулирования воздушных заслонок.

Колосниковая решетка формируется из отдельных поворотных секций, закрепленных на общем валу. Во время очистки колосники поворачиваются, в результате чего шлак сбрасывается с поверхности решетки в расположенный под ней шлаковый бункер.

Расположение поворотных колосников может отличаться в зависимости от компоновки котельного оборудования. Они устанавливаются в передней, средней или задней части топки, что позволяет адаптировать конструкцию к расположению канала удаления золы и шлака и обеспечить удобство эксплуатации.

Топочное устройство ОУР – охлаждаемая уголковая решетка. Предназначена для сжигания бурых углей, а также низкокалорийного и низкосортного твердого топлива.

Ее конструкция включает систему водоохлаждаемых труб, между которыми установлены уголковые элементы с перфорацией. Наличие отверстий обеспечивает равномерное распределение воздуха по всей поверхности решетки. Подача воздуха осуществляется вентиляторами, что создает условия для формирования полукипящего слоя топлива. Такой способ сжигания способствует уменьшению химического и механического недожога, повышая полноту использования топлива. Водяное охлаждение труб предотвращает перегрев конструкции и значительно увеличивает срок службы металлических элементов решетки.

Благодаря такому механизму обеспечивается более полное выгорание твердого топлива, снижается количество несгоревших частиц и уменьшается вынос золы с дымовыми газами.

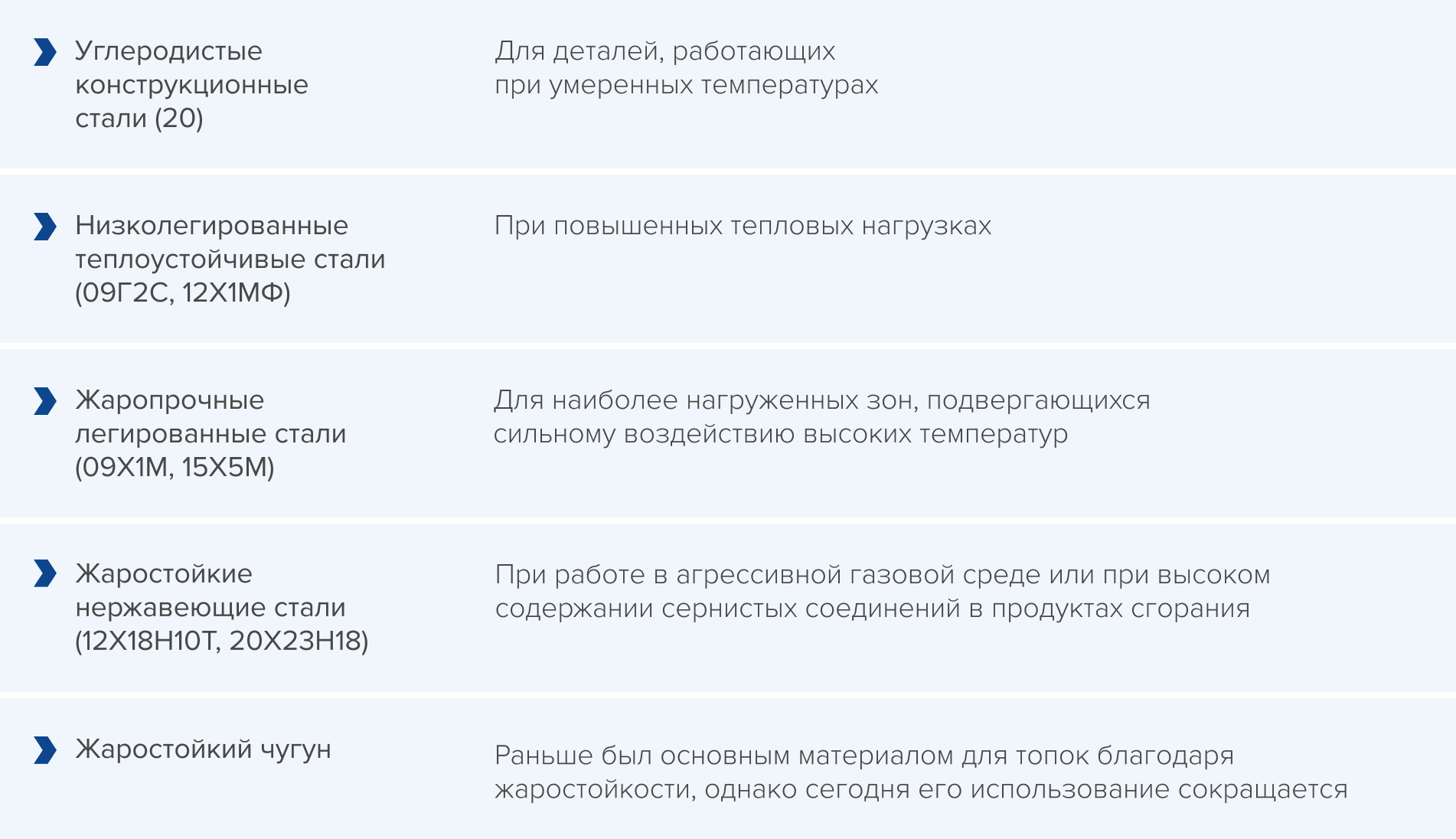

Материалы изготовления топок и критерии их выбора

Топочные устройства работают при высоких температурах и испытывают значительные механические и термические нагрузки. Поэтому к материалам предъявляются повышенные требования по жаропрочности, жаростойкости, прочности и устойчивости к коррозии.

При выборе материала учитываются максимальная температура эксплуатации, вид топлива, состав дымовых газов, вероятность образования агрессивных конденсатов, цикличность работы оборудования и расчетный срок службы. Например, при сжигании мазута или высокосернистого угля требования к коррозионной стойкости значительно выше, чем при эксплуатации газовых котлов.

Правильный подбор материала позволяет увеличить ресурс оборудования, снизить вероятность образования трещин, коробления и преждевременного разрушения элементов топки.

Конструкция топки и влияние вида топлива на ее выбор

Конструктивное исполнение топки зависит от типа котла и используемого топлива, однако большинство промышленных топок включает несколько основных элементов.

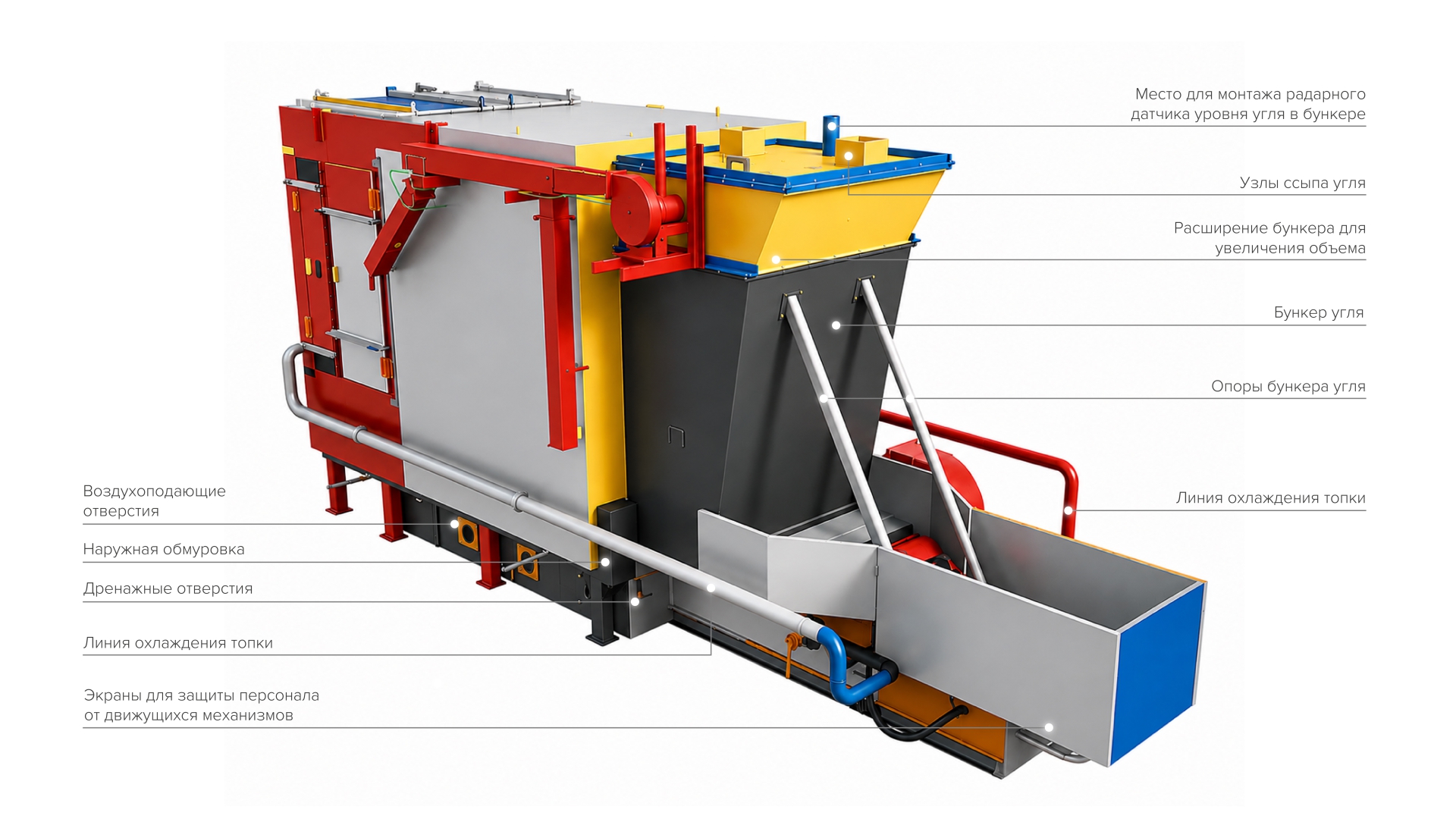

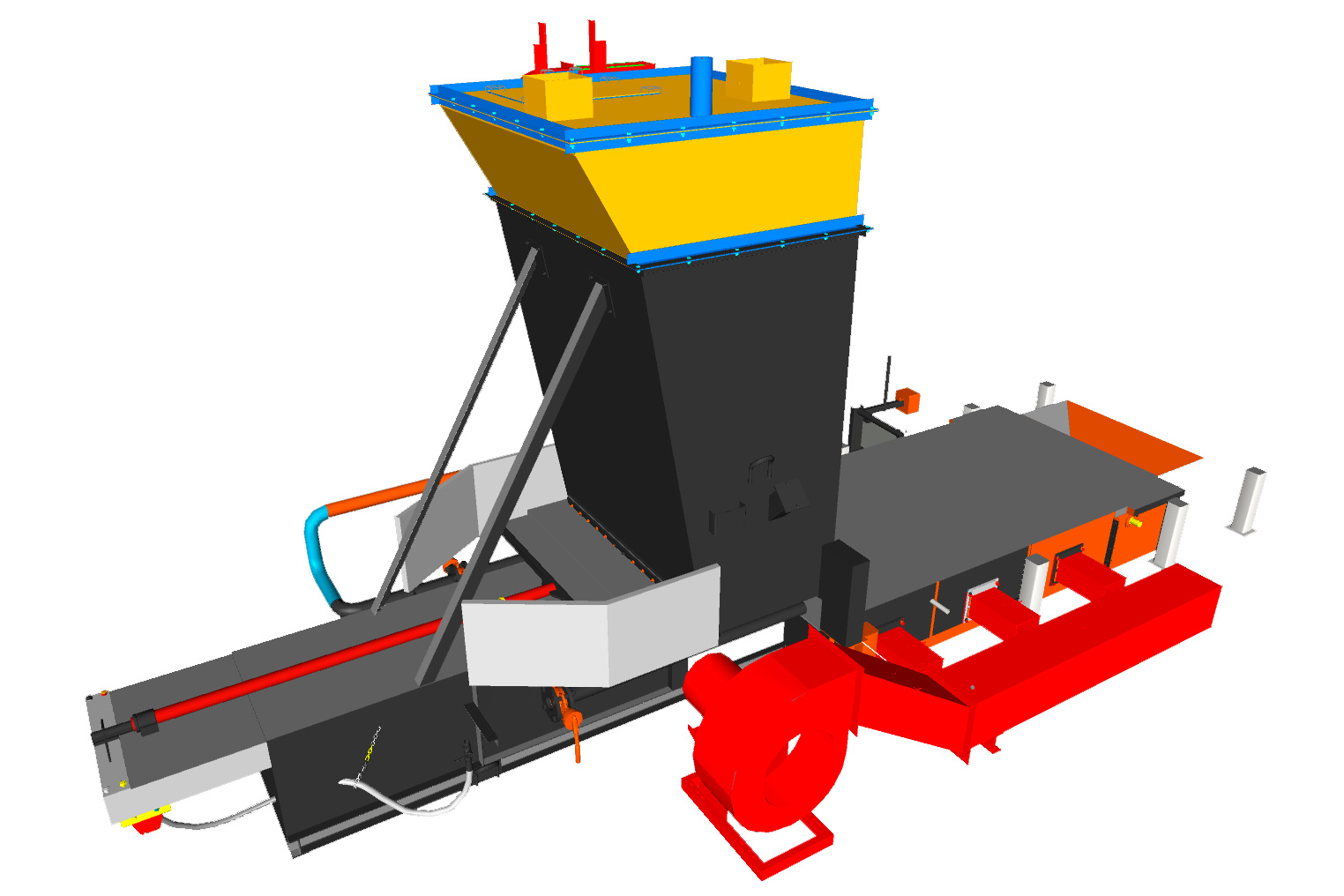

Рассмотрим на примере топки твердотопливной котельной:

Бункер угля – накопительная емкость, предназначенная для приема, кратковременного хранения и обеспечения непрерывной подачи топлива в топочное устройство. Конструкция бункера обеспечивает равномерное движение угольной массы под действием собственного веса, предотвращает образование зависаний топлива и способствует стабильной работе системы топливоподачи.

Расширение бункера для увеличения объема предназначено для увеличения полезного объема хранения угля без изменения конструкции нижней части системы подачи топлива. Применение расширения позволяет повысить запас топлива, уменьшить частоту загрузки и обеспечить более устойчивую работу котельной установки при неравномерном поступлении топлива.

Наружная обмуровка служит для герметизации зазоров между корпусом топки и котлом, предотвращения неконтролируемого подсоса воздуха и снижения тепловых потерь. Кроме того, она выполняет защитную функцию, уменьшая тепловое воздействие на окружающие конструкции и повышая безопасность эксплуатации оборудования.

Воздухоподающие отверстия предназначены для равномерного распределения воздуха в зоне горения топлива. Их конструкция и расположение обеспечивают эффективное смешение воздуха с продуктами газификации угля, способствуют полному сгоранию топлива, повышению коэффициента полезного действия топки и снижению выбросов продуктов неполного сгорания.

Дренажная система предназначена для удаления конденсата, атмосферных осадков и технологических жидкостей, которые могут скапливаться в нижней части топки. Наличие дренажа предотвращает развитие коррозионных процессов, снижает риск повреждения конструктивных элементов и облегчает проведение технического обслуживания.

Конструкцией бункера предусмотрен монтажный узел для установки радарного датчика уровня угля. Размещение датчика обеспечивает непрерывный бесконтактный контроль уровня топлива независимо от запыленности среды, позволяя автоматизировать процесс контроля запасов угля и повысить надежность работы системы топливоподачи.

Узлы ссыпа предназначены для передачи угля с транспортирующих конвейеров в бункер или непосредственно в систему подачи топлива котла. Их конструкция обеспечивает направленное перемещение угольной массы с минимальными потерями материала, снижает вероятность образования заторов и уменьшает интенсивность пылеобразования при перегрузке топлива.

Опорные конструкции воспринимают статические и динамические нагрузки от массы бункера, топлива и дополнительного оборудования, передавая их на строительные конструкции или фундамент. При проектировании опор учитываются требования по прочности, жесткости, устойчивости и долговечности, а также возможные вибрационные воздействия при эксплуатации.

Линии охлаждения предназначены для отвода избыточной теплоты от наиболее нагруженных элементов топки. Использование системы охлаждения позволяет поддерживать допустимый температурный режим работы конструкций, снижает вероятность их термического разрушения и увеличивает срок службы оборудования.

Защитные экраны предназначены для предотвращения случайного контакта обслуживающего персонала с движущимися элементами оборудования, включая приводные механизмы и транспортирующие устройства. Конструкция экранов обеспечивает необходимый уровень промышленной безопасности, сохраняя при этом возможность проведения осмотров, технического обслуживания и ремонта оборудования.

Значение вида топлива

Вид топлива оказывает определяющее влияние на конструкцию топки. Газообразное топливо требует установки газовых горелок с точным регулированием расхода газа и воздуха. Для жидкого топлива применяются форсунки, обеспечивающие качественное распыление. При использовании угля, древесной щепы, пеллет или других твердых материалов конструкция предусматривает механизированную подачу топлива, системы удаления золы и специальные устройства для поддержания стабильного процесса горения. При работе на альтернативных видах топлива могут использоваться специализированные топочные устройства, рассчитанные на особенности конкретного топлива.

Современные промышленные топки проектируются с учетом распределения тепловых потоков внутри камеры сгорания котла, допустимых температурных напряжений металлоконструкций и аэродинамики движения продуктов сгорания. При разработке оборудования рассчитываются скорость движения дымовых газов, коэффициент избытка воздуха, интенсивность теплообмена и температурные поля в наиболее нагруженных участках конструкции. Такой подход позволяет повысить КПД котла, снизить локальные перегревы и увеличить ресурс оборудования.

Автоматизация

При оснащении современных котельных большое значение имеет интеграция топок с системой автоматического управления. Автоматика регулирует работу горелок, вентиляторов, дымососов и исполнительных механизмов в зависимости от текущей тепловой нагрузки, обеспечивая стабильный режим работы и снижение эксплуатационных затрат.

Ключевой элемент современной автоматики — поддержка оптимального соотношения «топливо–воздух» во всём диапазоне нагрузок. Для этого используются:

• датчики кислорода в дымовых газах (целевой диапазон O₂ обычно 3–5 % для большинства котлов),
• независимые приводы на воздушной и газовой заслонках либо частотное регулирование вентиляторов и насосов,
• алгоритмы адаптивной настройки, которые корректируют режим с учётом реальных условий (например, влажности топлива, температуры наружного воздуха)

Так, применяемые сегодня топочные контроллеры легко встраиваются в общую систему автоматизации котельной и здания. Это делают через стандартные промышленные протоколы — Modbus, BACnet, Profibus и т. п. Благодаря этому:

• котельная может работать в связке с погодозависимым регулированием: температура теплоносителя меняется в зависимости от уличной температуры,
• данные о режимах, авариях и расходе топлива поступают в SCADA или BMS, где их архивируют, строят тренды и формируют отчёты,
• возможна диспетчеризация и удалённый мониторинг — вплоть до мобильного доступа для оперативного персонала.

Неисправности топок и средства контроля их работы

В процессе эксплуатации котельных топка подвергается постоянному воздействию высоких температур, продуктов сгорания и циклических нагрузок, что со временем может приводить к возникновению различных неисправностей.

Наиболее распространенными являются нарушение процесса горения, прогорание или деформация элементов топочной камеры (например, опорные части и решетки), образование трещин в сварных соединениях, засорение горелок, накопление золы и шлака, нарушение работы систем подачи топлива и воздуха, а также повреждение футеровки.

Причинами подобных неисправностей могут стать использование топлива, не соответствующего проектным характеристикам, нарушение режимов эксплуатации, недостаточная очистка оборудования, износ деталей, ошибки при техническом обслуживании или некорректная настройка автоматики.

Последствия неисправностей способны существенно повлиять на работу всей котельной установки. Среди них:

• снижение КПД,
• увеличение расхода топлива,
• рост концентрации вредных выбросов,
• нестабильность горения,
• перегрев отдельных элементов конструкции,
• ускоренный износ оборудования и возникновение аварийных ситуаций.

Для обеспечения безопасной эксплуатации котельных промышленные топки оснащаются комплексом контрольно-измерительных приборов и средств автоматизации. В их состав входят:

• датчики температуры;
• датчики давления;
• датчики разрежения в топке;
• датчики наличия пламени (фотодатчики или ионизационные);
• газоанализаторы O₂, CO и NOx;
• расходомеры топлива;
• расходомеры воздуха;
• сигнализаторы загазованности;
• системы автоматического регулирования горения (АСУ ТП);
• устройства аварийной защиты и блокировки.

Дополнительно при проведении технического обследования применяются тепловизионный контроль, эндоскопическая диагностика внутренних поверхностей, измерение толщины металла ультразвуковыми приборами и анализ состава уходящих дымовых газов. Комплексная диагностика позволяет выявлять дефекты на ранней стадии и планировать ремонт без возникновения аварийных остановок оборудования.

Современные системы управления котельной непрерывно контролируют параметры работы топки, автоматически корректируют режим горения в котлах и обеспечивают аварийное отключение оборудования при выходе параметров за допустимые пределы.

Комплексный контроль технического состояния топочного устройства, регулярное техническое обслуживание и своевременная диагностика позволяют поддерживать высокую эффективность работы котельного оборудования, продлевать срок его службы и обеспечивать безопасную эксплуатацию промышленных объектов.

Выбор топочного устройства — это инженерная задача, требующая комплексного подхода. Выбирая топку, важно учитывать, что она не функционирует как самостоятельное устройство — её нужно рассматривать в связке с котлом. Дело в том, что не каждая топка совместима с любым котлом, и наоборот: подбор должен быть взаимосогласованным.

Специалисты «Рыбинсккомплекс» обладают практическим опытом проектирования, изготовления и строительства промышленных котельных различного назначения. При разработке решений Компания ориентируется не только на нормативные требования и технические расчеты, но и на индивидуальные задачи каждого заказчика — от выбора оптимальной конструкции топки до интеграции оборудования в существующие производственные процессы. Но важно помнить, что

«при проектировании котельной невозможно подобрать универсальное решение. Конструкция топки всегда определяется характеристиками объекта, видом топлива, требуемой тепловой нагрузкой, условиями эксплуатации и перспективами развития предприятия. Индивидуальный инженерный расчет позволяет добиться оптимального сочетания надежности, энергоэффективности и стоимости жизненного цикла оборудования»,

– говорит инженер-проектировщик тепломеханической части Компании.

При необходимости и требовании заказчика  нашей Компании может быть произведена модернизация топок и другого котельного оборудования. Такие проекты реализуются в тесном взаимодействии с производителями оборудования и эксплуатирующими организациями. Совместная проработка технических решений позволяет повысить эффективность работы котельной, перевести оборудование на другой вид топлива, внедрить современные системы автоматизации, увеличить ресурс основных узлов и снизить эксплуатационные расходы без необходимости полной замены котлоагрегатов.
