Модульная твердотопливная котельная 7,5 МВт

#Эн_БМК_ТВ-_7.5_0033
  • Мощность, МВт 7,5
  • Топливо Уголь
  • Тип котла Водогрейный
  • Габариты, м 11х20.8
  • Тип котельной: Твёрдотопливная
Модульная водогрейная твёрдотопливная котельная мощностью 7,5 МВт, работающая на угле. Котельная оснащена механизированной системой топливоподачи и шлакозолоудаления.
Котельная поставляется в модулях полной заводской готовности и комплектации согласно спецификации.

В блок-модулях согласно проекта смонтировано: технологическое оборудование, автоматика безопасности, приборы регулирования, контроля, сигнализации, электрооборудование.

Топливо: уголь.

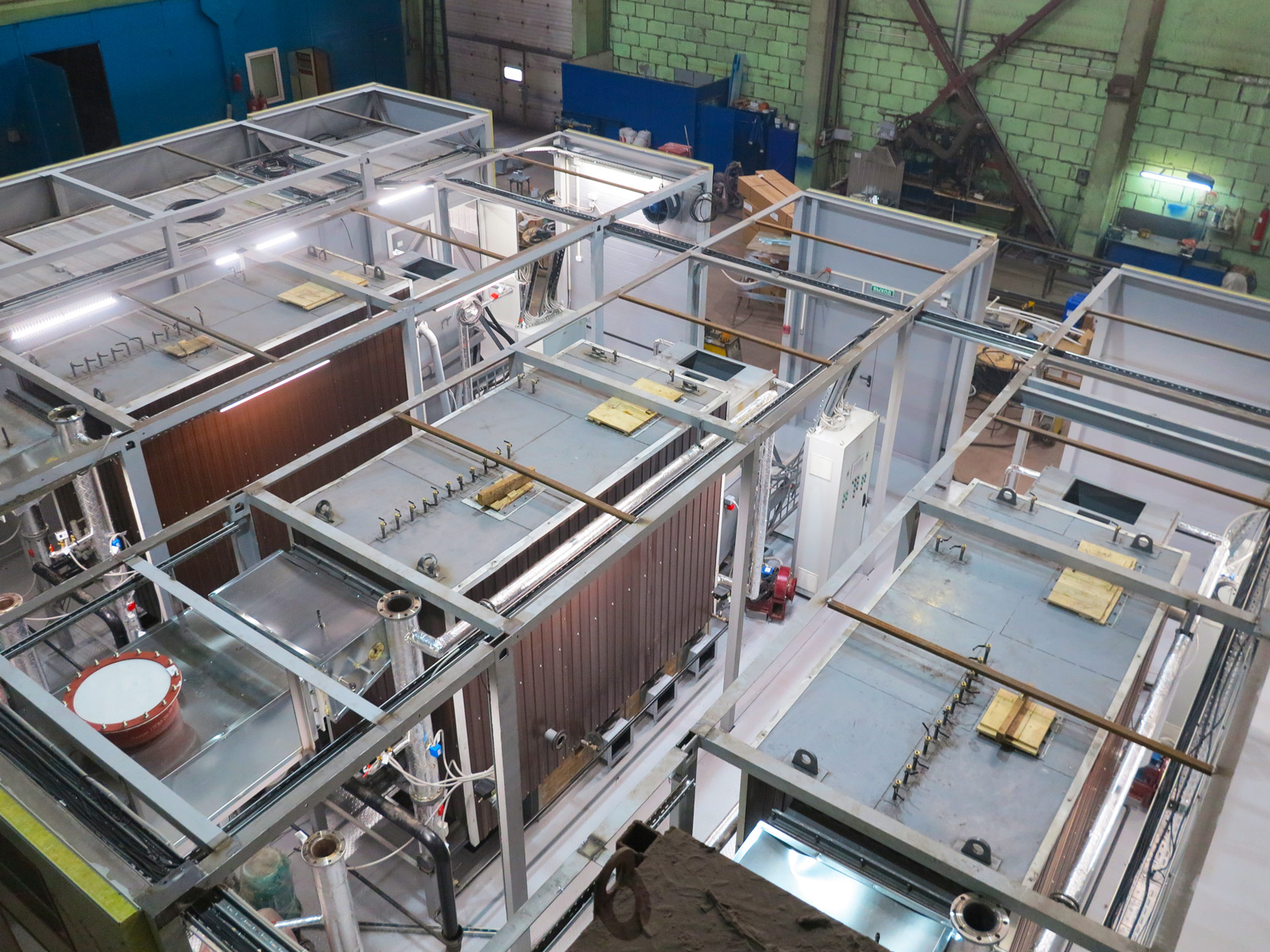

Максимальная заводская сборка котельного оборудования и проведение испытаний в заводских условиях.

Назначение модульной котельной: выработка тепловой энергии для нужд системы отопления и ГВС цеха подготовки продукции военного назначения в Мурманской области.

Стоимость модульной газовой котельной предоставляется по запросу.
Получить консультацию
  • Мощность, МВт: 7,5
  • Габариты, м: 11х20.8
  • Тип котла: Водогрейный
  • Топливо: Уголь
  • Количество блок-модулей, шт.: 6
  • Тип исполнения: Модульная
  • Реализовано в регионе: Мурманская область
  • — Поставка модульной котельной в полной заводской готовности.
  • — Оптимальное соотношение цена/качество.
  • — Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
  • — Не требуется затрат на возведение капитальных зданий.

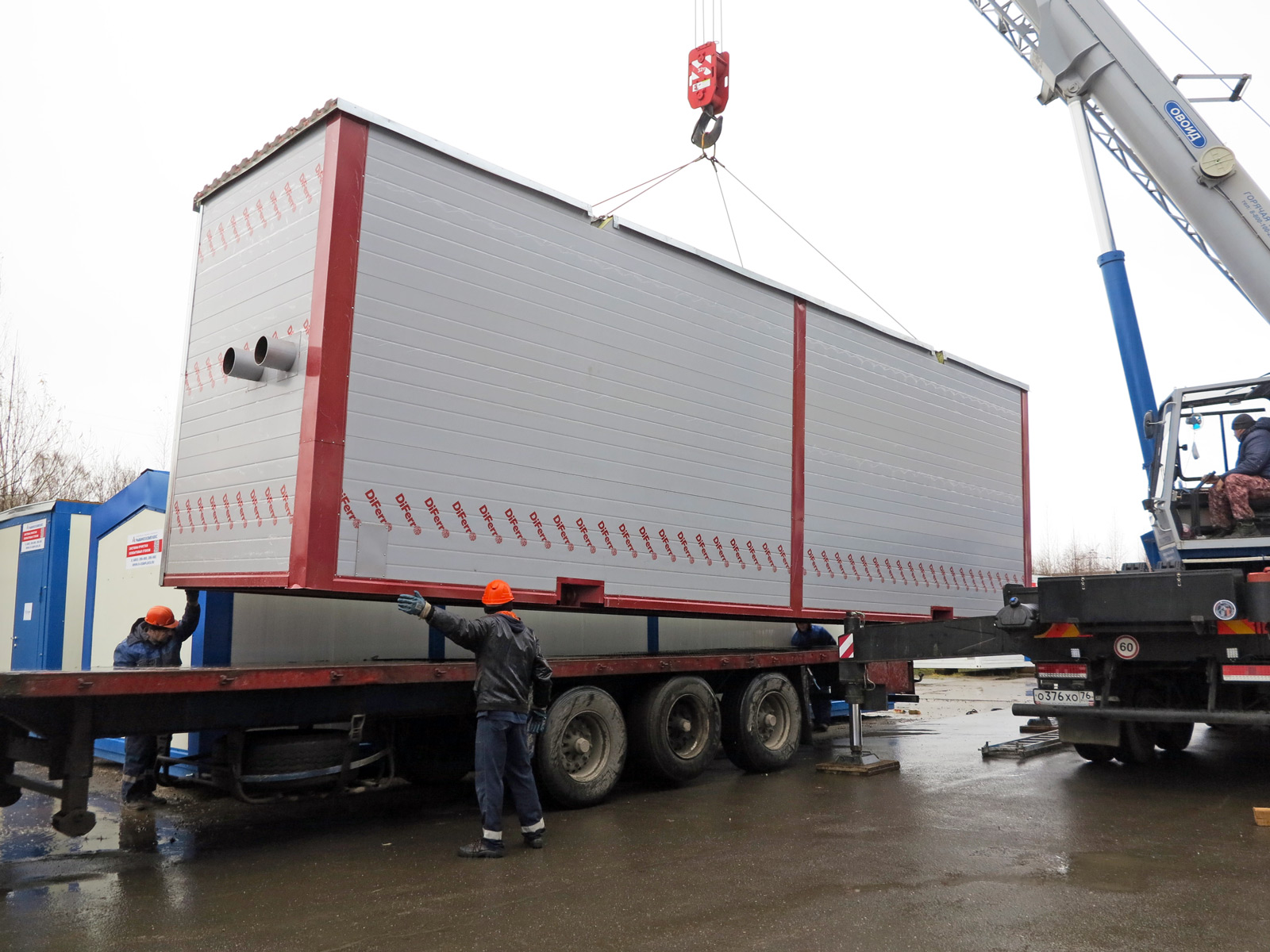

  • — Транспортировка возможна любым видом транспорта.
  • — Монтаж котельной осуществляется в течение 5-ти дней.
  • — Быстрый ввод котельной в эксплуатацию.
  • — Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
    — Заключение экспертизы промышленной безопасности.

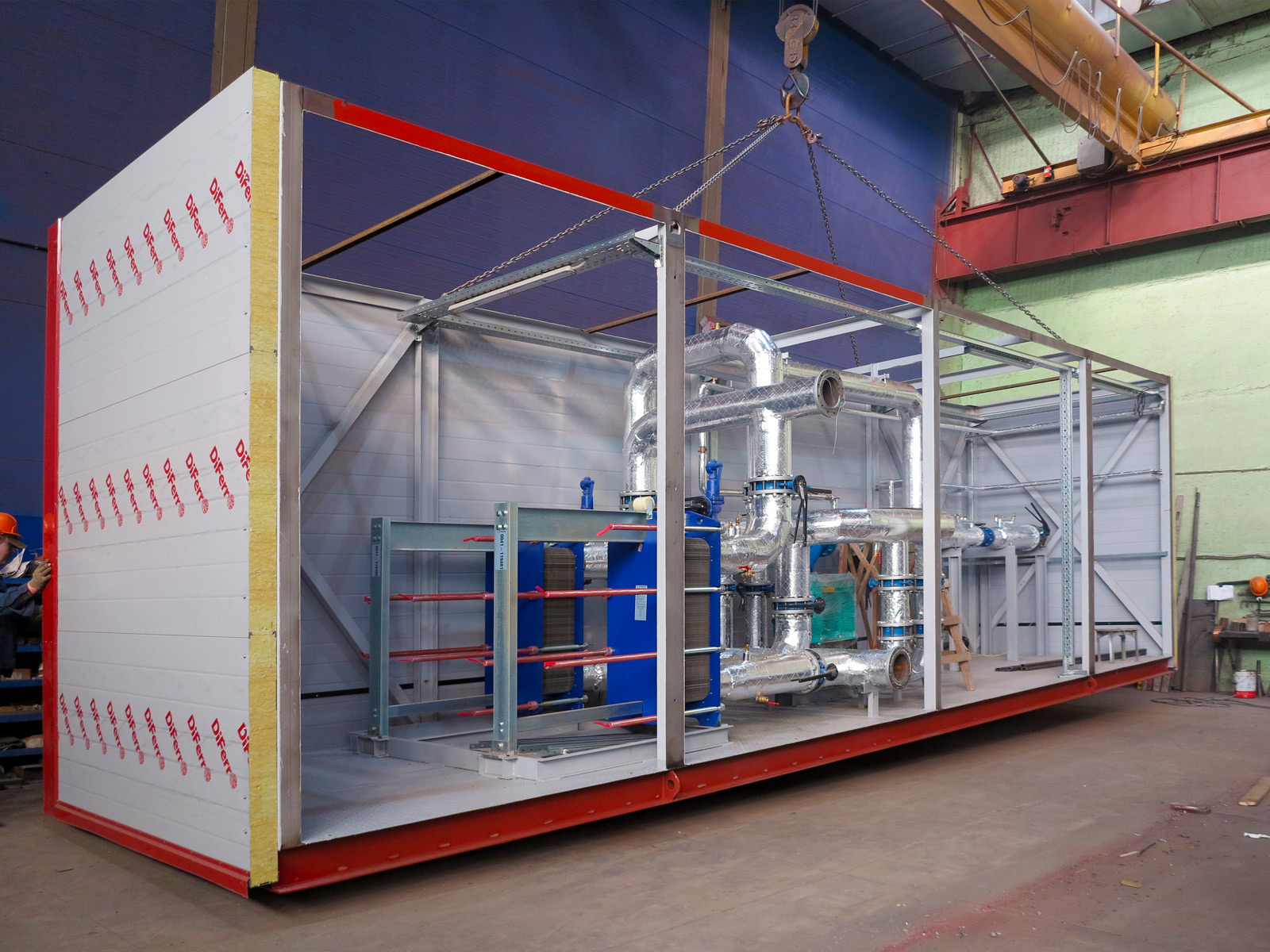

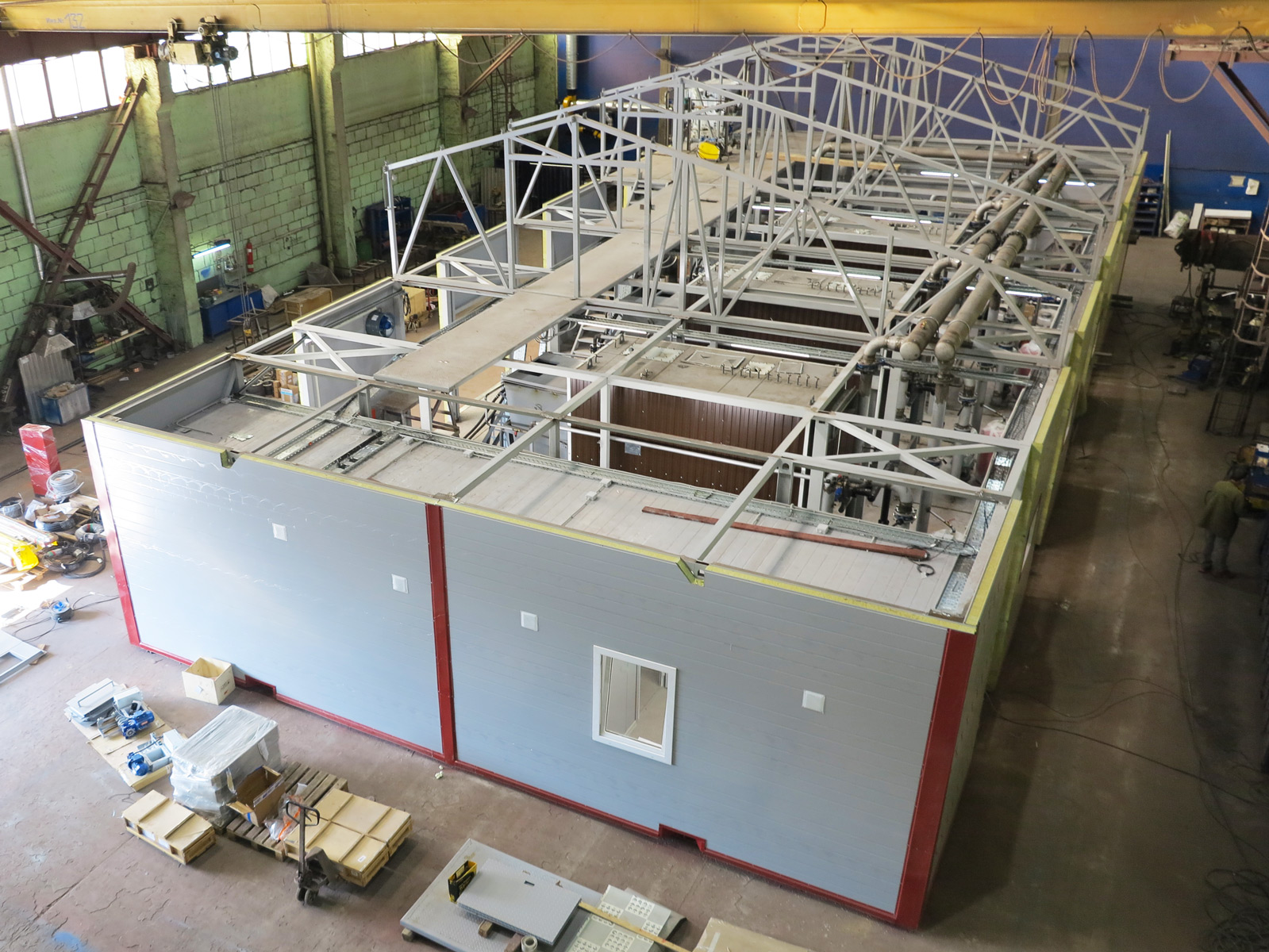

  • Блок-модуль котельной (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 11х2,6 м (ДхШ): 5 шт.
  • Блок-модуль котельной (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 11,0х1,3 м (ДхШ): 4 шт.
  • Блок-модуль персонала (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 11,0х2,6 м (ДхШ): 1 шт.
  • Площадки обслуживания, лестницы: 1-к-т
  • Крыльца, площадки: 2 шт.
  • Котел водогрейный с механической топкой КВ-В-2,5-110ШпВД, с температурой до 110С, с давлением до 6 бар (в комплекте котел, дутьевой вентилятор, дымосос, циклон): 3 шт.

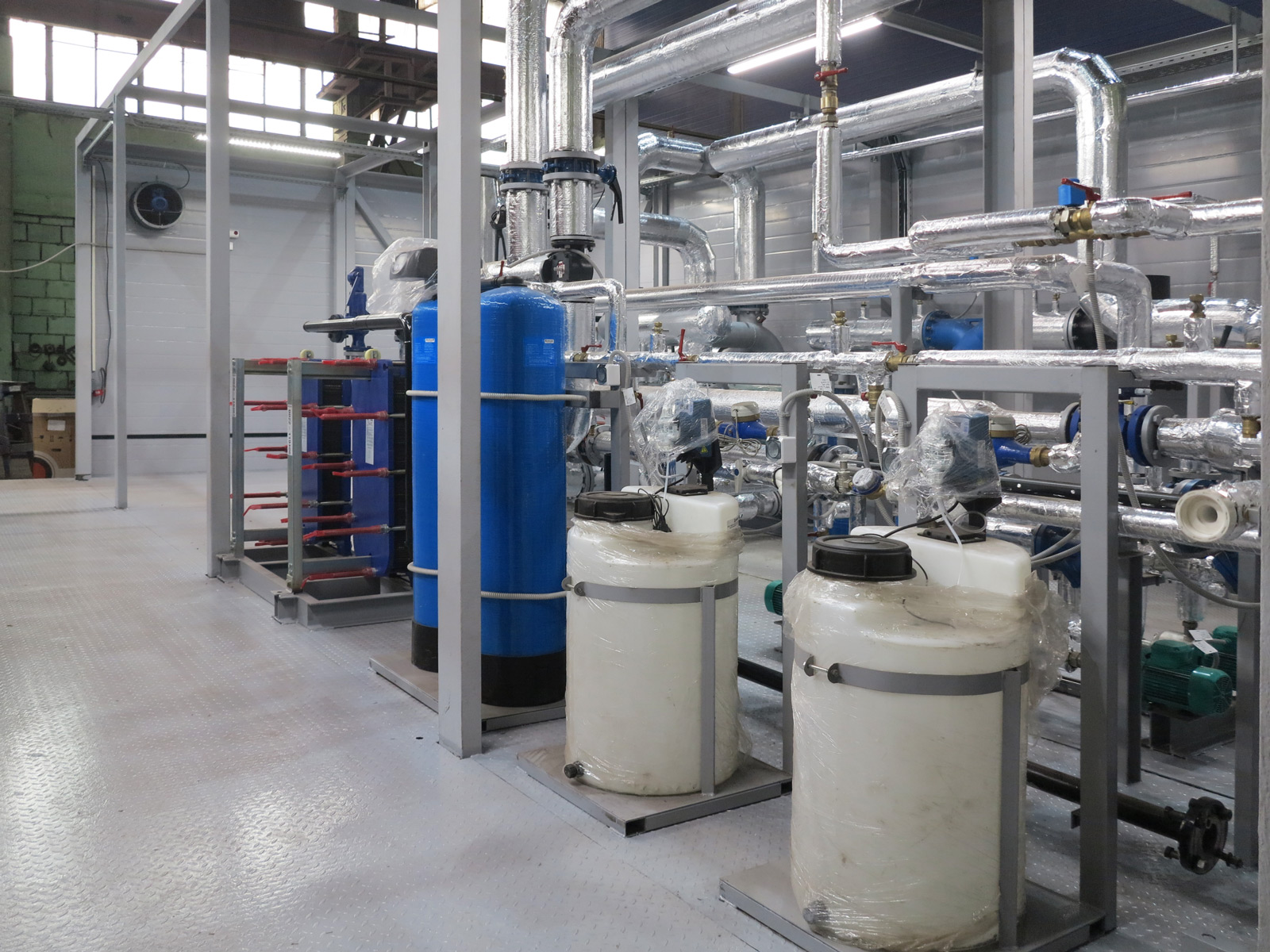

  • Комплекс систем водоподготовки G=2,0 м3/ч, ""стандарт"": 1 шт.
  • Насос подпиточный высокого давления, фирмы ""WILO"", G=2,5м.куб./ч, Н=35 м.в.ст.,0,75кВт, 380В: 2 шт.
  • Преобразователь частоты 0,75 кВт 380В: 2 шт.
  • Бак мембранный расширительный 300 л, PN6: 3 шт.
  • Насос циркуляционный котлового контура ""WILO"", Н=25,0 м.в.ст, G=89,0 м3/ч, 11кВт., 380В: 3 шт.
  • Устройство плавного пуска 11кВт, 380В: 2 шт.
  • Узел регулирования с 3-хх клапаном с электроприводом: 1 шт.

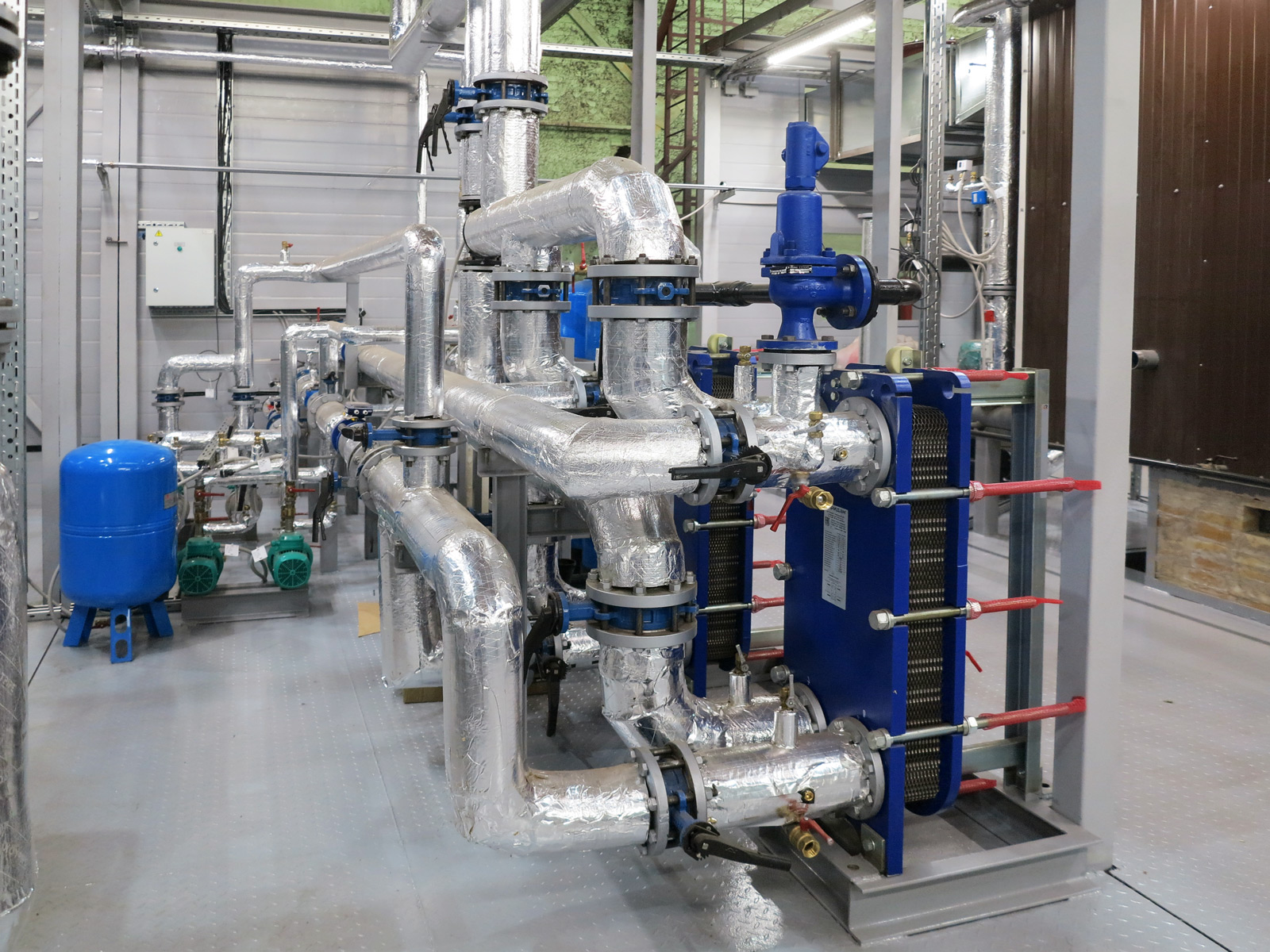

  • Пластинчатый разборный теплообменник для разделения котлового и сетевого контура, 4,3МВт: 2 шт.
  • Насос циркуляционный сетевого контура ""WILO"", Н=40,0 м.в.ст, G=152,0 м3/ч, 22,0 кВт., 380В., 2 рабочих / 1 резерв.: 3 шт.
  • Устройство плавного пуска 22,0кВт, 380В: 3 шт.
  • Узел регулирования ГВС с 3хх клапаном: 1 шт.
  • Теплообменник пластинчатый разборный, контура горячего водоснабжения, 1,7МВт, (1 рабочий / 1 резервный), G=24,5м3/ч: 2 шт
  • Насос рециркуляционный контура ГВС, фирмы ""WILO"", Н=25 м.в.ст, G=3,0 м3/ч, 1,1 кВт., 380В (1 рабочий / 1 резервный): 2 шт.
  • Комплект запорной и регулирующей арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учета исходной воды): 1 к-т
  • Трубопроводы, теплоизоляция, крепления: 1 к-т
  • Конвейер подачи угля (до 40 м.): 1 шт.
  • Конвейер шлакоудаления (до 25 м.): 1 шт.
  • Эстакады конвейеров: 3 шт.
  • Дробилка-питатель: 1 шт.
  • Бункер угля расходный: 1 шт.
  • Электрооборудование и электроосвещение (с узлом учета электроэнергии и щитом ВРУ): 1 к-т
  • Приточная установка, вентиляционные решетки: 1 шт.
  • Дефлектор вытяжной: 3 шт.
  • Электрический обогреватель воздушный: 2 шт.
  • Система охранно-пожарной сигнализации: 1 к-т

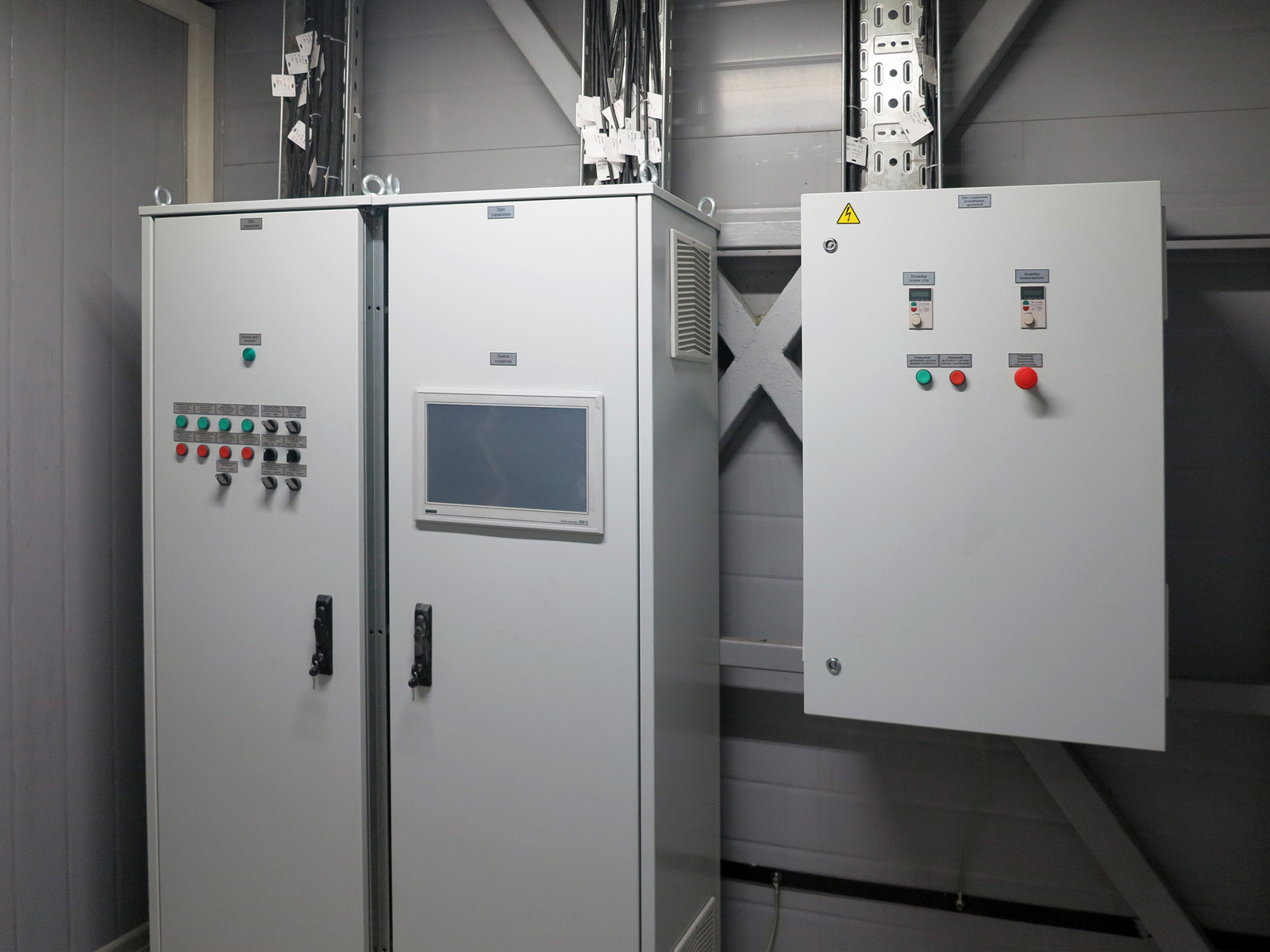

  • Комплект автоматики котельной (щит автоматики, КИП, контроллер ПЛК, автоматика безопасности, кабельная продукция): 1 к-т
  • Сигнализатор загазованности по СО и СН4: 1 шт.
  • Преобразователь частоты дутьевого вентилятора 5,5кВт: 3 шт.
  • Преобразователь частоты дымососа 15кВт: 3 шт.
  • Дымовая труба стальная самонесущая утепленная, Н=25 м., шиберы, горизонтальные утепленные газоходы: 1 шт.
  • Комплект рабочей документации (строительная часть, тепломеханическая часть, топливоснабжение, отопление и вентиляция, автоматика, охранно-пожарная сигнализация, электрооборудование и электроосвещение) в печатном виде и на электронном носителе: 1 к-т
