Модульная газодизельная котельная 3,6 МВт

#ЭН_БМК_ГД-3,6_0035
  • Мощность, МВт 3,6
  • Топливо Газ/Дизель
  • Тип котла Водогрейный
  • Габариты, м 12х6
  • Тип котельной: Газо-дизельная
Блочно-модульная водогрейная газо-дизельная котельная мощностью 3,6 МВт.
Котельная автоматизированная, без постоянного обслуживающего персонала, поставляется в модулях полной заводской готовности и комплектации согласно спецификации.

В блок-модулях смонтировано: технологическое оборудование, автоматика безопасности, приборы регулирования, контроля, сигнализации, электрооборудование.
Топливо: газ (резерв – дизель).

Оборудование проходит испытания в заводских условиях.
Назначение газо-дизельной котельной: выработка тепловой энергии для теплоснабжения спортивного комплекса.

Стоимость модульной газовой котельной предоставляется по запросу.

Получить консультацию
  • Мощность, МВт: 3,6
  • Габариты, м: 12х6
  • Тип котла: Водогрейный
  • Топливо: Газ/Дизель
  • Количество блок-модулей, шт.: 2
  • Тип исполнения: Модульная
  • — Поставка модульной котельной в полной заводской готовности.
  • — Оптимальное соотношение цена/качество.
  • — Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
  • — Не требуется затрат на возведение капитальных зданий.
  • — Транспортировка возможна любым видом транспорта.
  • — Монтаж котельной осуществляется в течение 5-ти дней.
  • — Быстрый ввод котельной в эксплуатацию.
  • — Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
    — Заключение экспертизы промышленной безопасности.

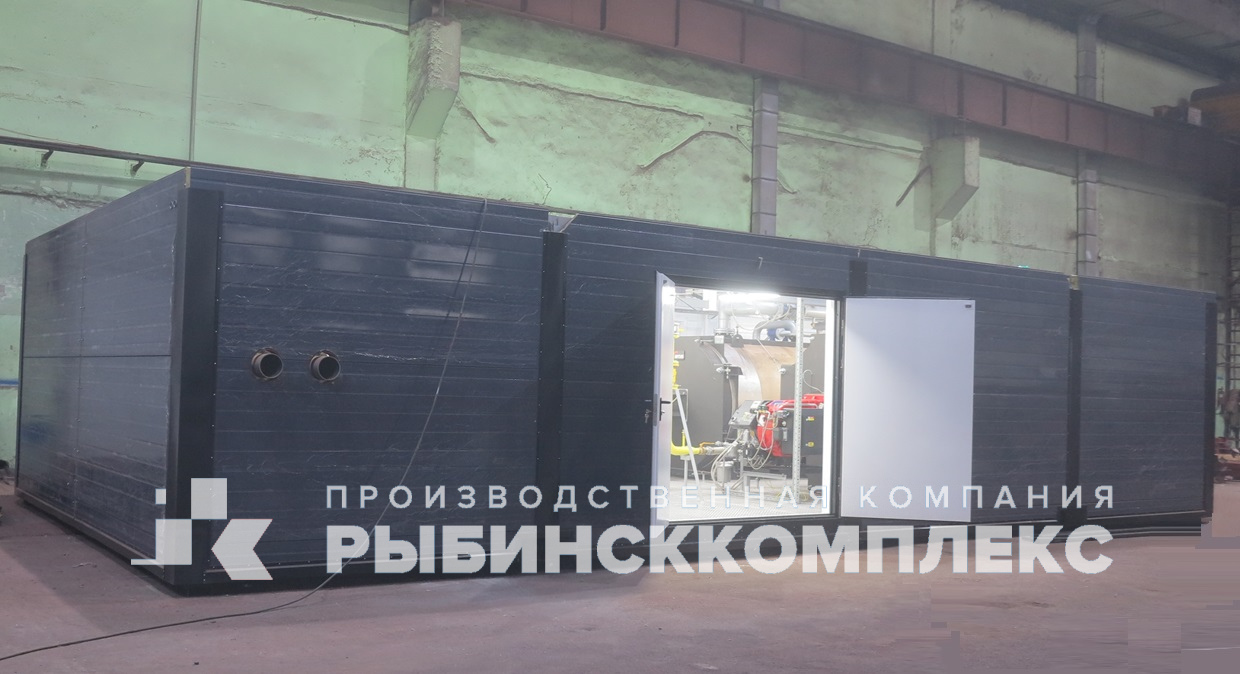

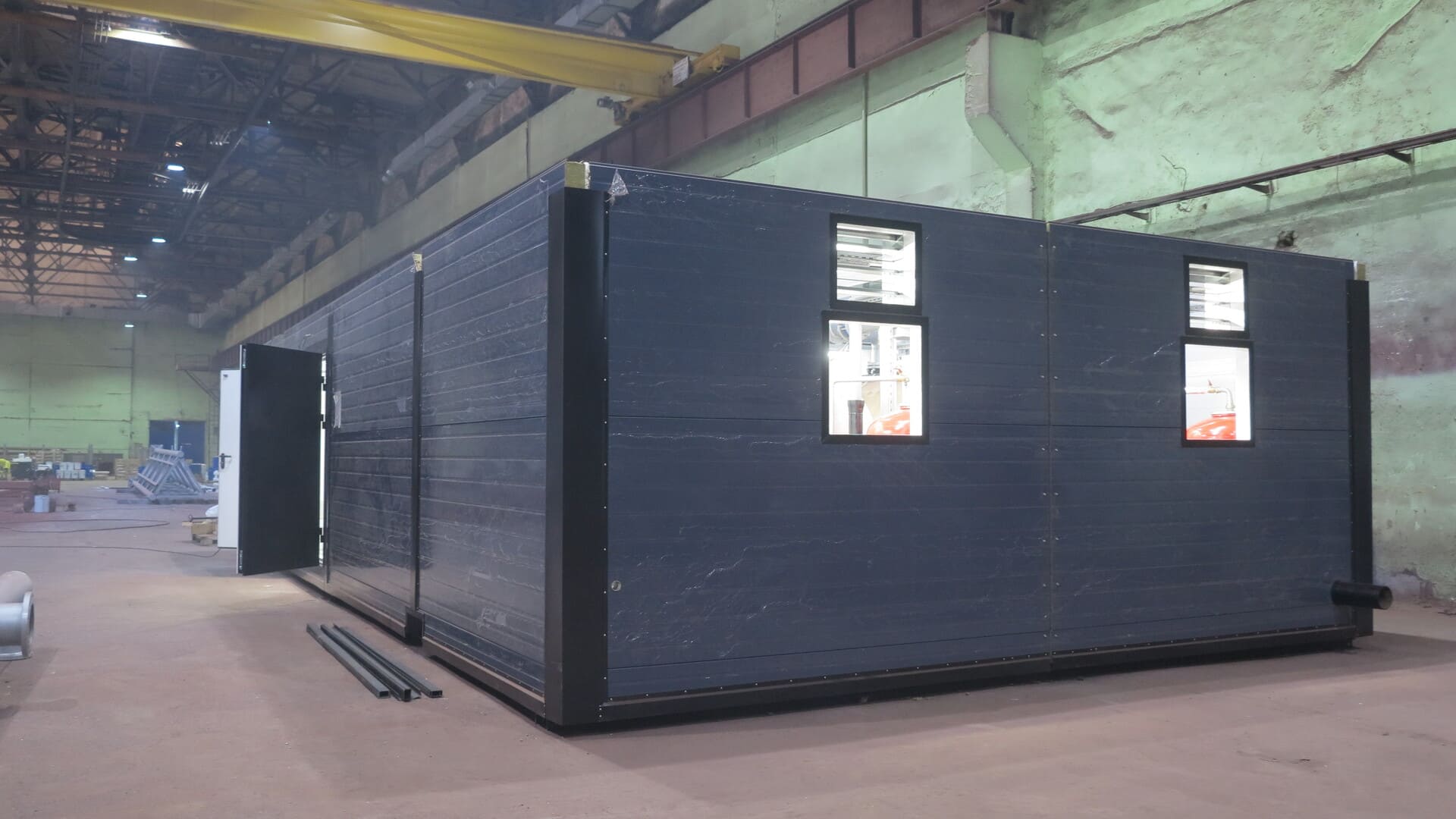

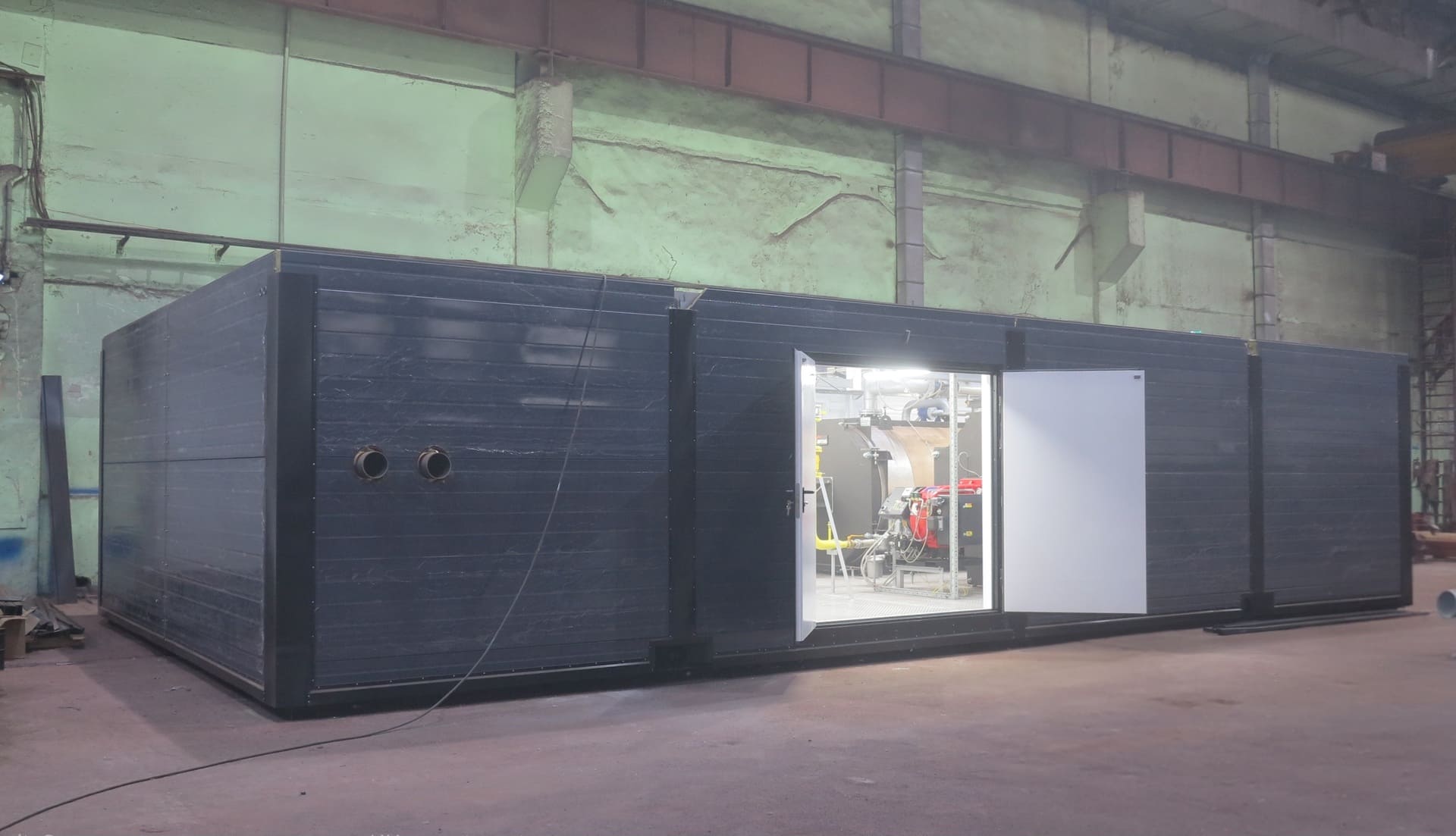

  • Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей s=100мм., с габаритами 3,0х12,0х3,8 м (ШхДхВ)): 2 шт.

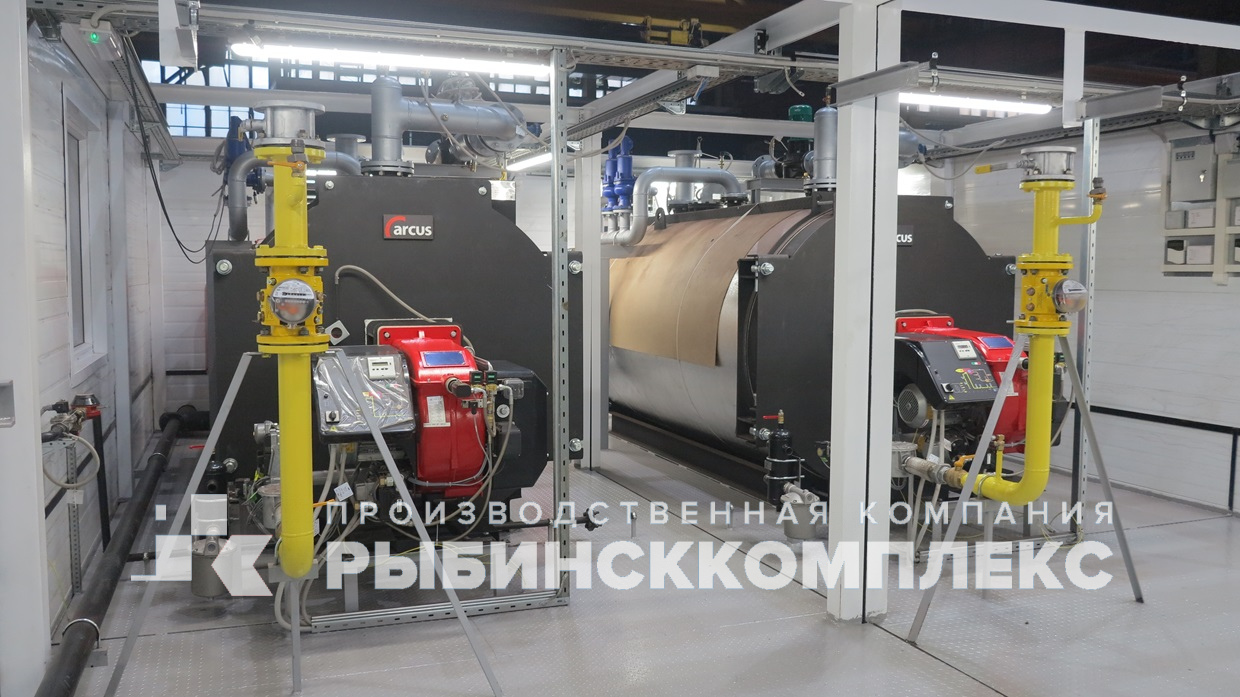

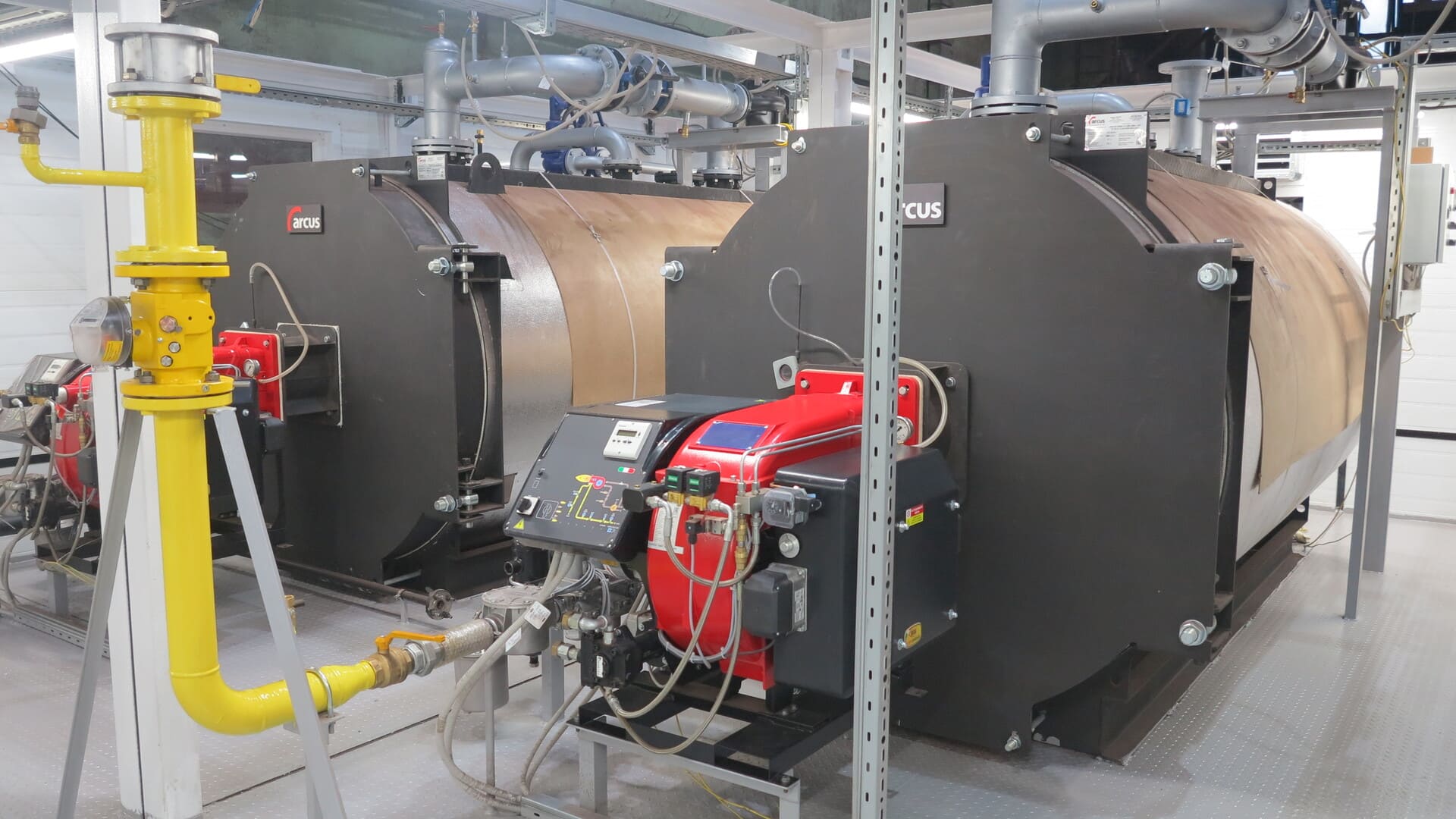

  • Стальной водогрейный котел с трехходовой топкой ""Arcus"" IGNIS G-1800 (Россия), 1800кВт, t вых.мах=+110ºC: 2 шт.

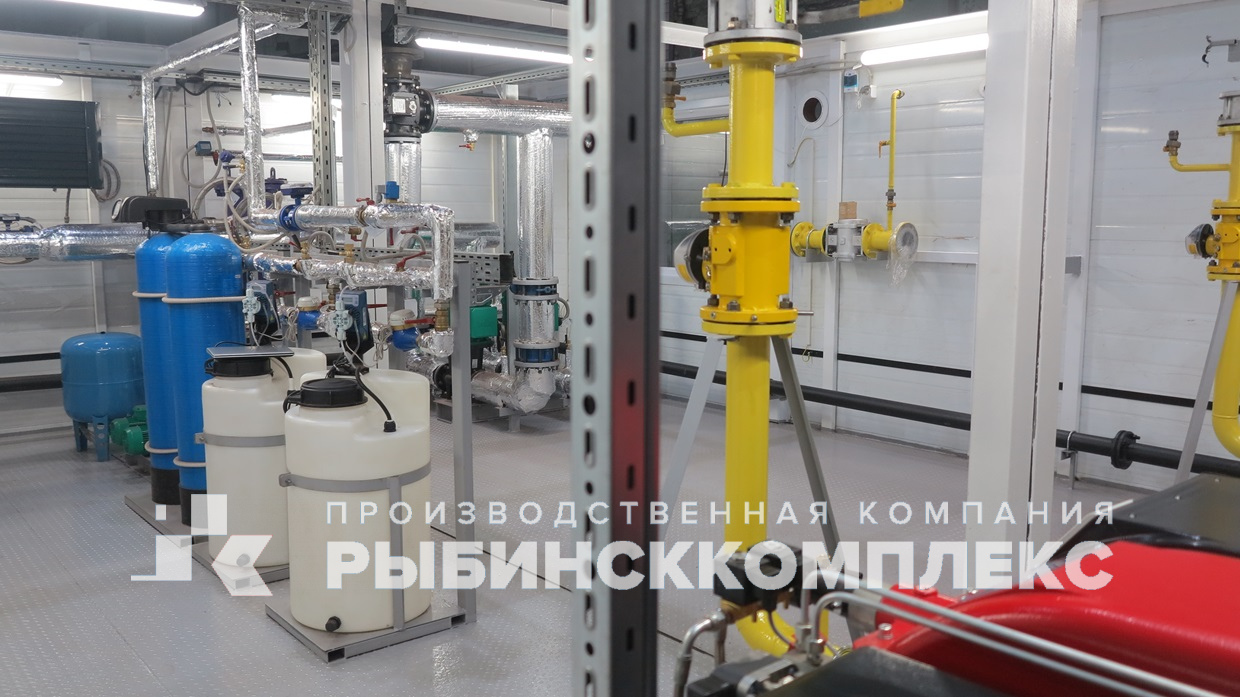

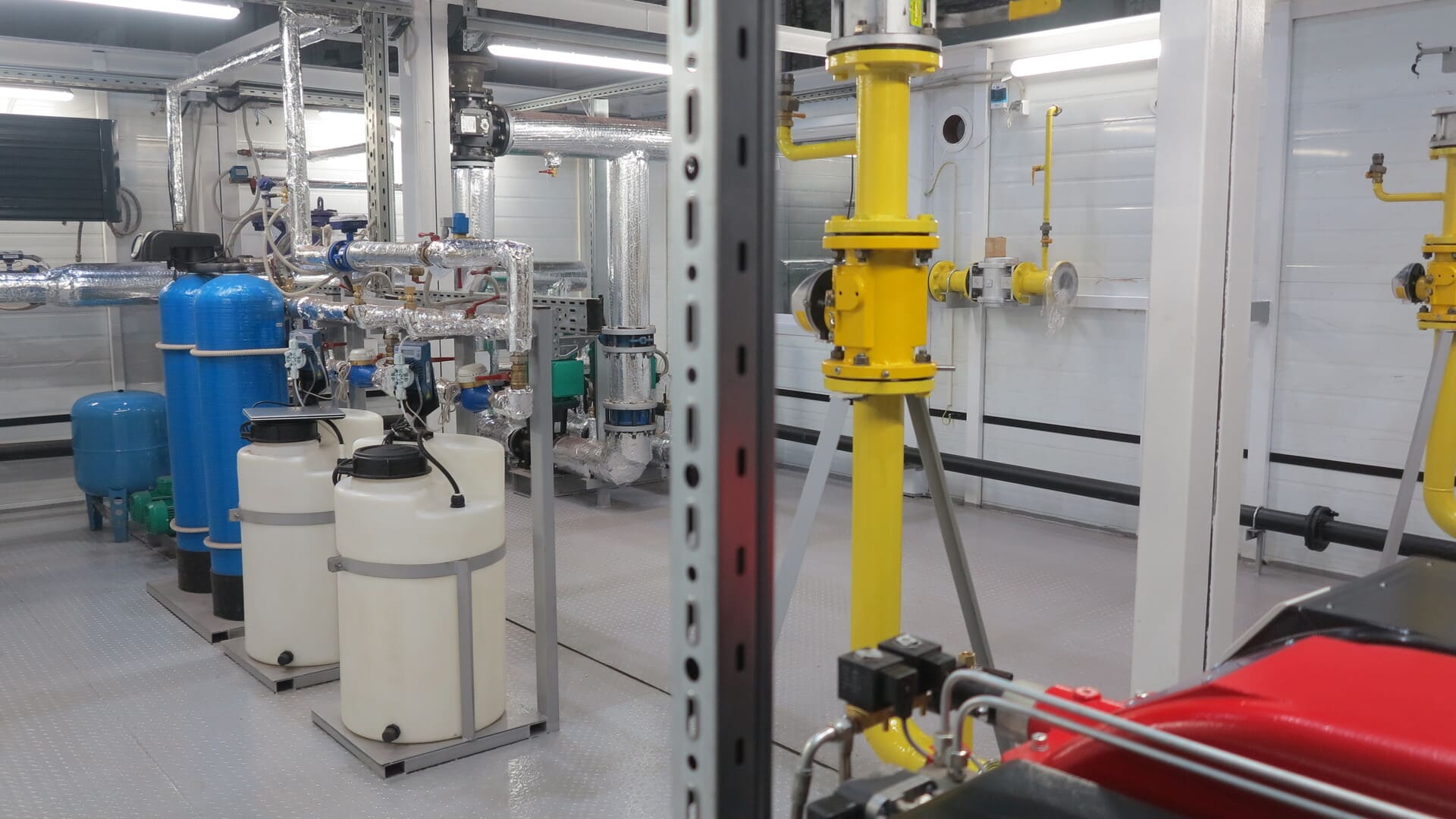

  • Комплекс систем водоподготовки G=2,0 м3/ч, ""стандарт"": 1 шт.
  • Гидроаккумулятор 100л, PN10: 1 шт.
  • Насос подпиточный высокого давления, ""WILO"", Н=40,0 м.в.ст, G=2,5 м3/ч, 0,75 кВт, 380В: 2 шт.
  • Частотный регулятор, 0,75кВт, 380В: 2 шт.
  • Насос циркуляционный котловой контура «WILO», Н=5,0 м.в.ст, G=80,0 м3/ч, 1,5 кВт., 380В., на каждом котле: 2 шт.
  • Узел погодозависимого регулирования с 3хх клапаном: 1 шт.

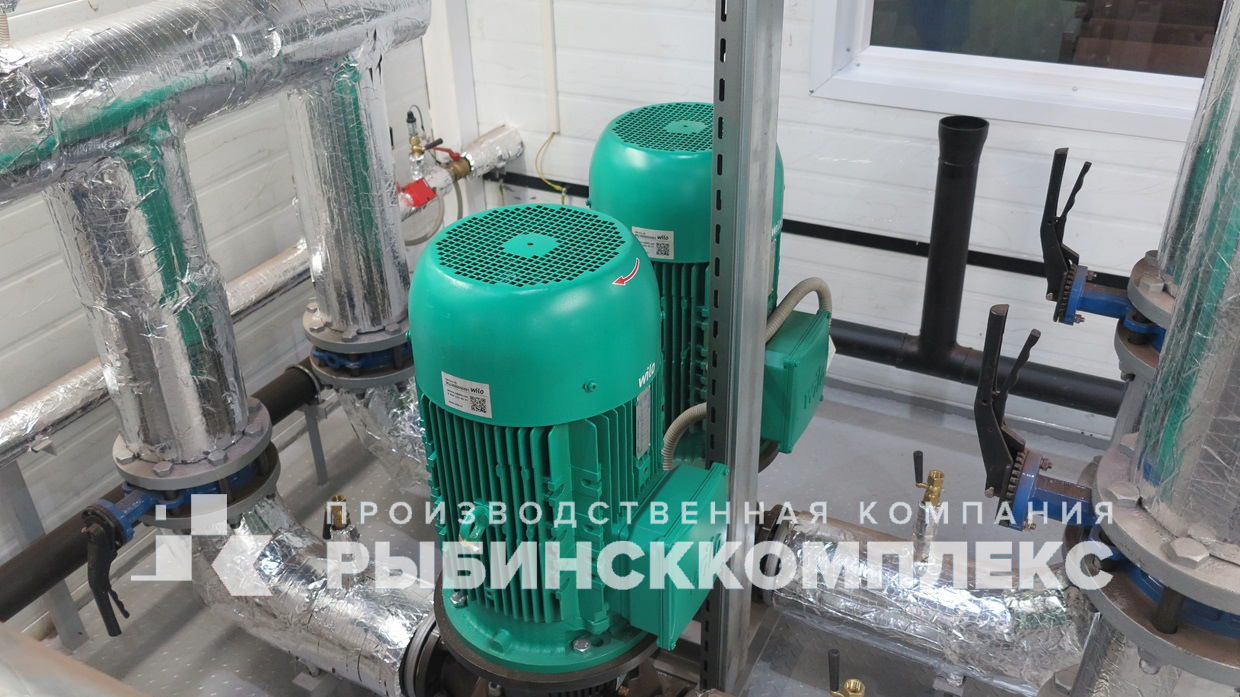

  • Насос циркуляционный сетевого контура, фирмы ""WILO"", Н=30,0 м.в.ст., G=107,0 м3/ч, 15,0 кВт, 380В: 2 шт.
  • Устройство плавного пуска, 15,0 кВт, 380В: 2 шт.
  • Бак мембранный расширительный 300л, PN10: 2 шт.
  • Комплект запорной и регулирующей арматуры (стальные фланцевые шаровые краны, обратные и предохранительные клапаны, фильтры очистки воды, латунные шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учета исходной воды): 1 к-т.
  • Трубопроводы, теплоизоляция, крепления 1 к-т.

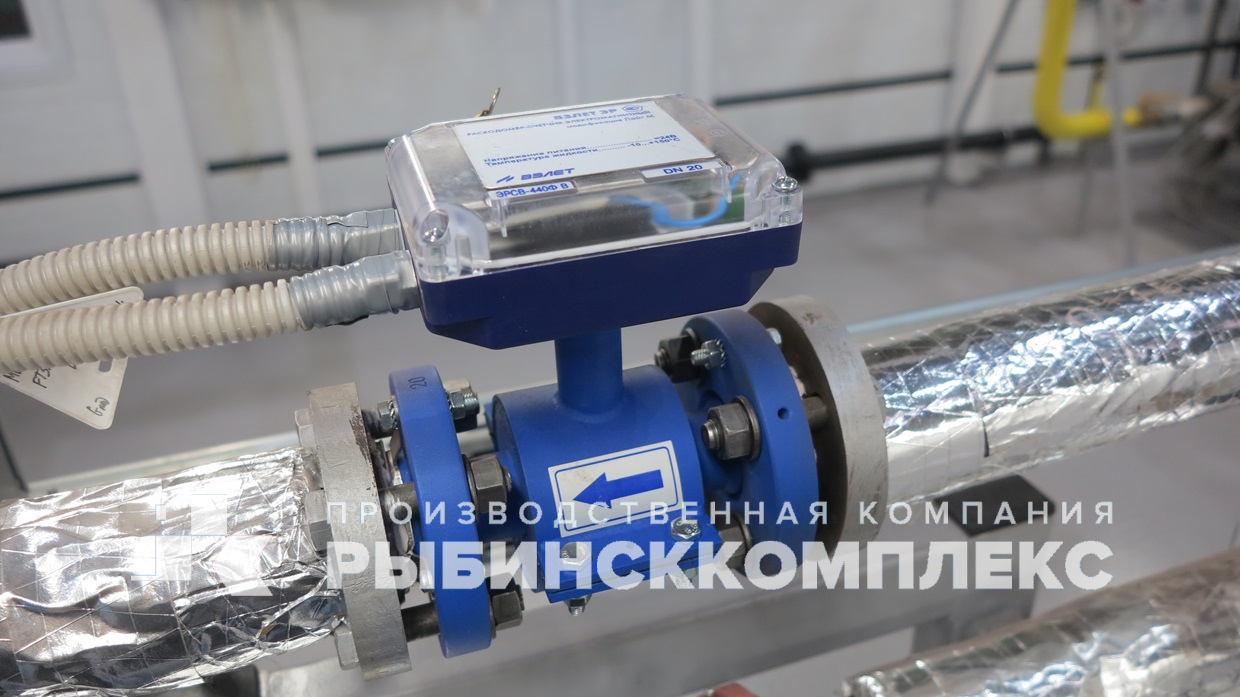

  • Узел учета расхода тепла и теплоносителя: 1 шт.

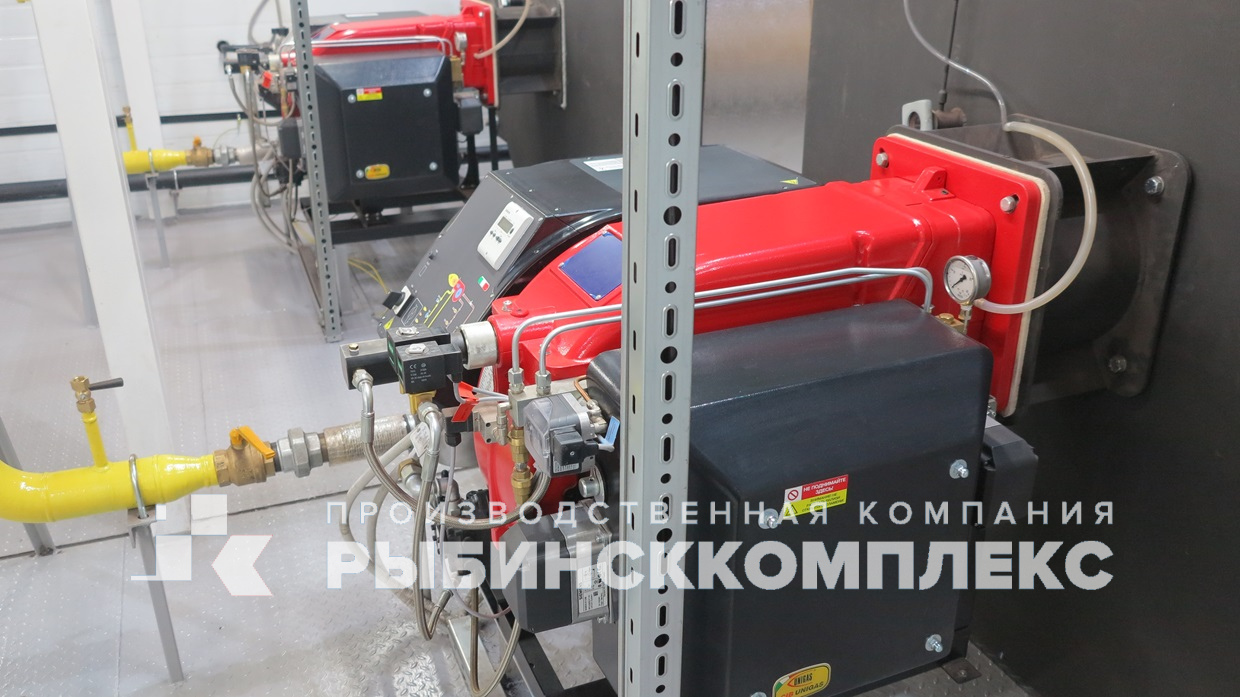

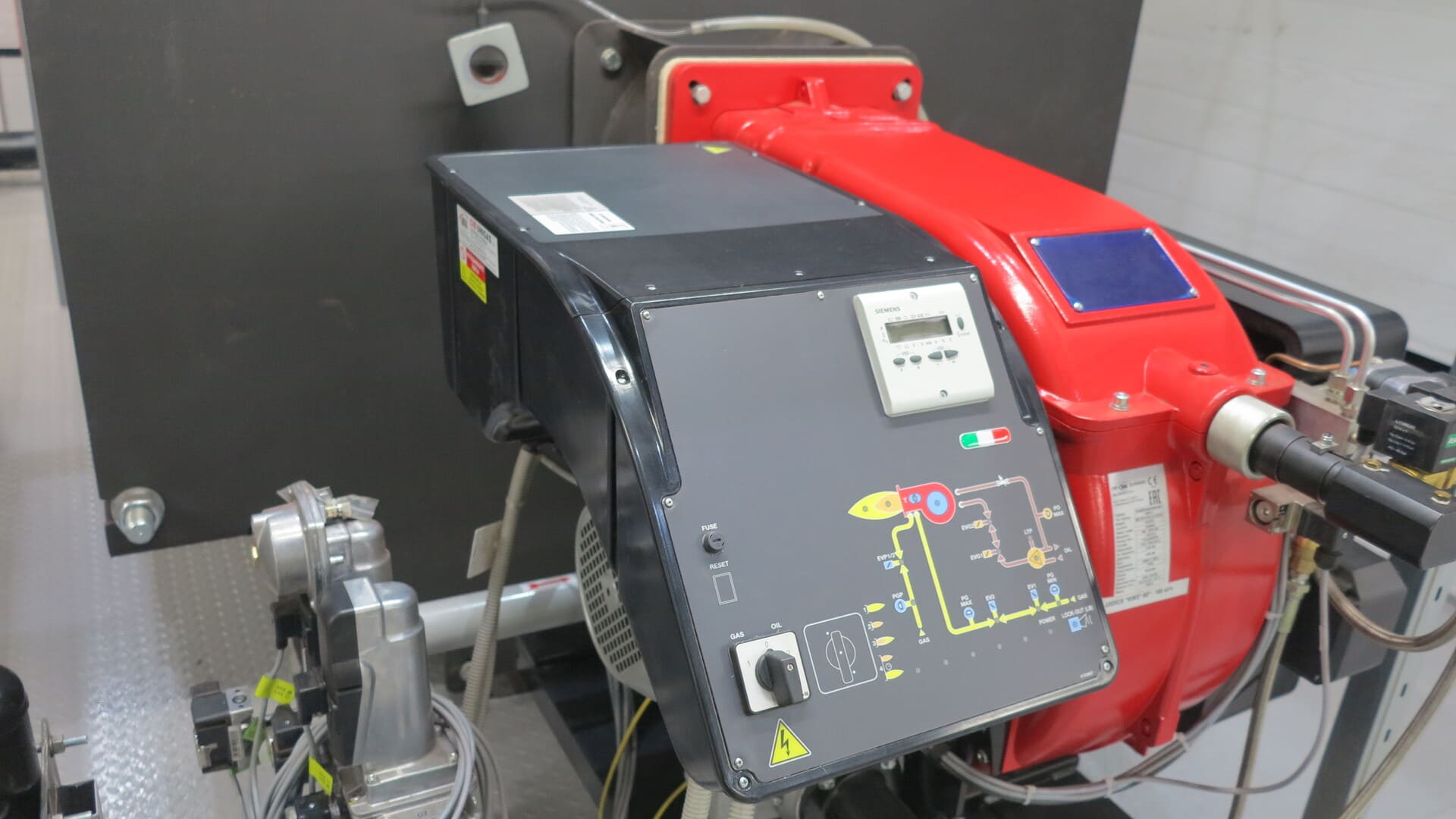

  • Горелка комбинированная (газ/диз) модулируемая (с плавным регулированием), фирмы ""CIB Unigas"" (Италия) HR91A, 480-2670кВт, 100мбар, в комплекте с газовой рампой: 2 шт.
  • Комплект запорной и регулирующей арматуры для газа (краны шаровые, электромагнитный и термозапорный клапаны, манометр дифференциальный, манометры показ. фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы): 1 к-т.

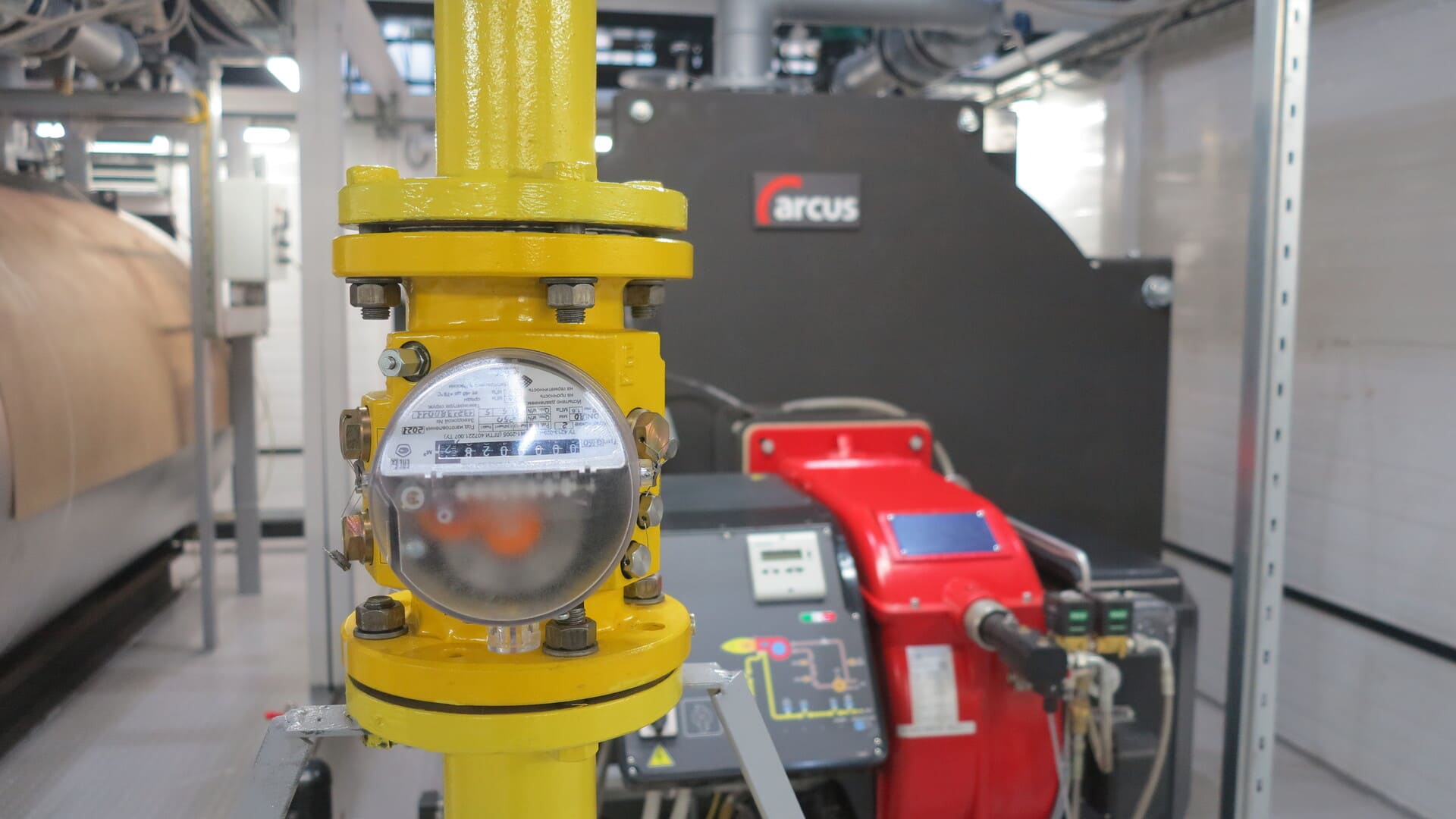

  • Покотловой учет газа: 2 шт.
  • Измерительный комплекс учета расхода газа: 1 шт.
  • Комплект запорной и регулирующей арматуры для дизельного топлива (краны шаровые, фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы): 1 к-т.
  • Электрооборудование и электроосвещение (с узлом учета электроэнергии и щитом ВРУ): 1 к-т.
  • Водяной калорифер с электровентилятором, вент. решетки: 1 к-т.
  • Дефлектор вытяжной 1 шт.
  • Электрический обогреватель воздушный 2 шт.
  • Система охранно-пожарной сигнализации и средства первичного пожаротушения: 1 к-т.

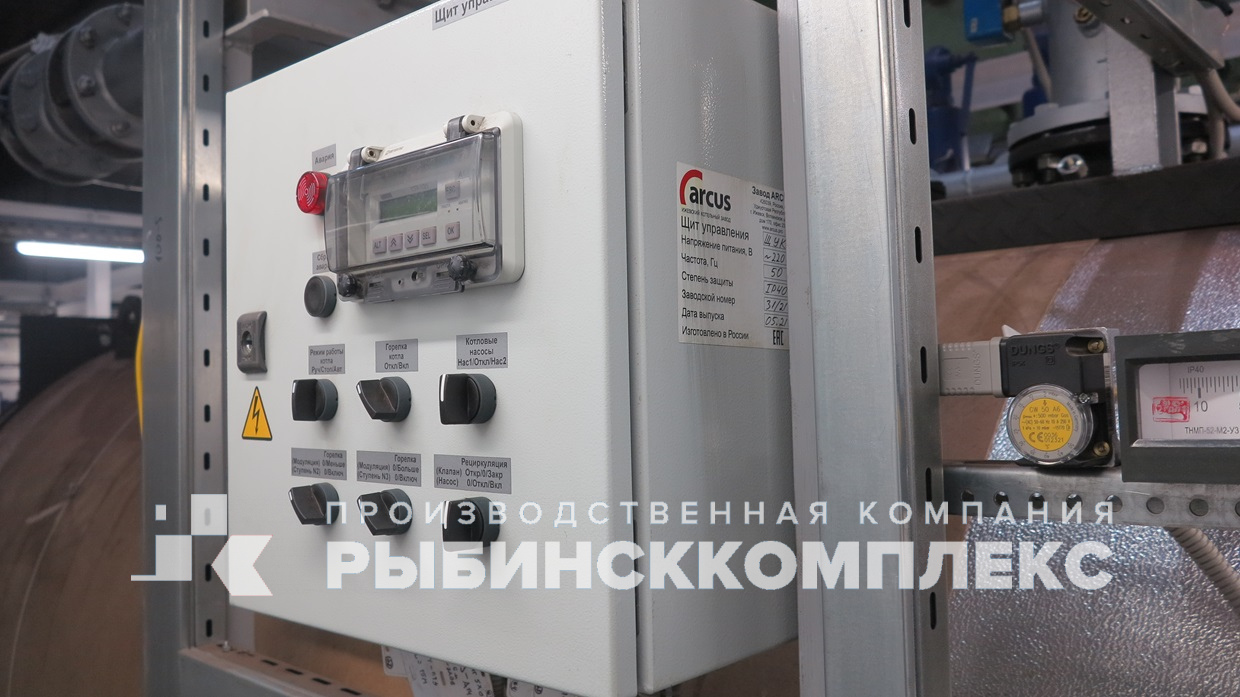

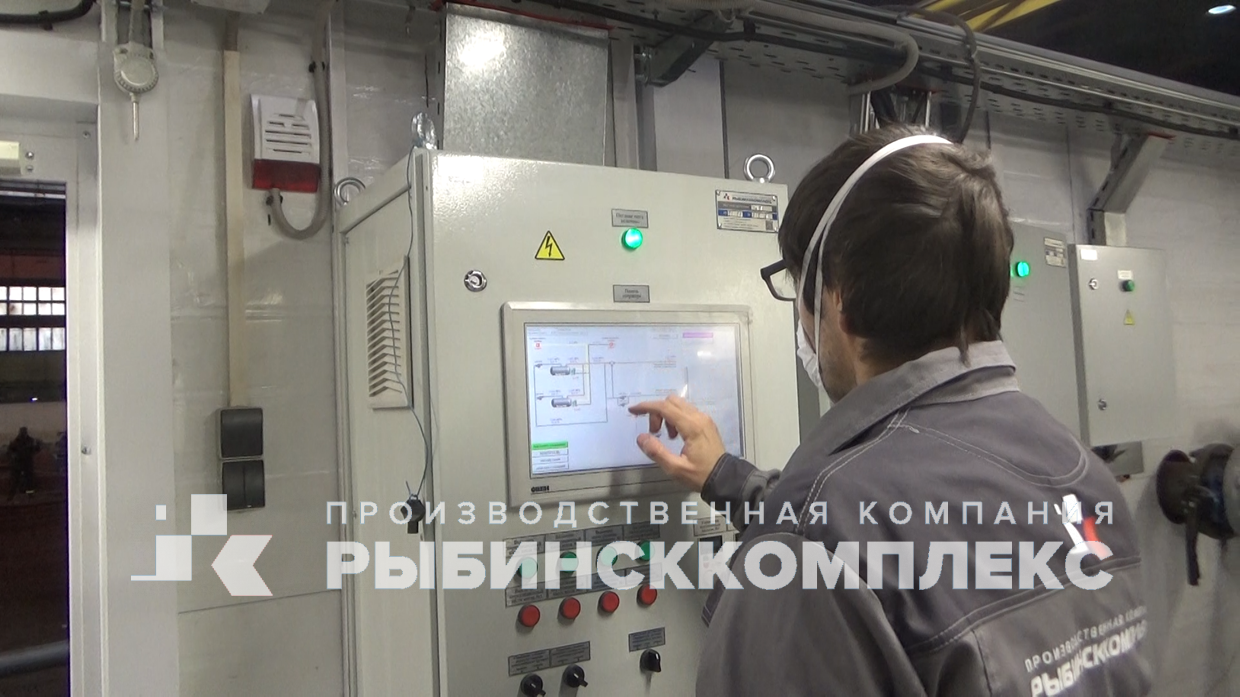

  • Комплект автоматики котельной (щит автоматики, КИП, контроллер ПЛК, автоматика безопасности, кабельная продукция): 1 к-т.
  • Сигнализатор загазованности по СО и СН4: 1 шт.
  • Дымовая труба ферменного типа, Н=10 м. (нержавеющие утепленные газоходы на несущей конструкции): 1 шт.
  • Комплект рабочей документации (строительная часть, тепломеханическая часть, газоснабжение, топливоснабжение, отопление и вентиляция, автоматика, охранно-пожарная сигнализация, электрооборудование и электроосвещение) в печатном виде и на электронном носителе: 1 к-т.
ещё в комплектации
