Модульная твёрдотопливная котельная 6 МВт

#Эн_БМК_ТВ-6_0022
  • Мощность, МВт 6
  • Топливо Уголь
  • Тип котла Водогрейный
  • Габариты, м 11х13
  • Тип котельной: Твёрдотопливная

Блочно-модульная водогрейная твёрдотопливная котельная на угле мощностью 6 МВт.
Котельная поставляется в модулях полной заводской готовности и комплектации согласно спецификации.
Проект котельной предусматривает комплектацию: технологического оборудования, автоматики безопасности, приборов регулирования, контроля, сигнализации и электрооборудования.
Топливо: уголь.
Оборудование проходит испытания в заводских условиях.
Назначение котельной на твёрдом топливе: выработка тепловой энергии для нужд системы отопления.

Стоимость модульной твёрдотопливной котельной предоставляется по запросу.

Получить консультацию
  • Мощность, МВт: 6
  • Габариты, м: 11х13
  • Тип котла: Водогрейный
  • Топливо: Уголь
  • Регион строительства: По требованию Заказчика
  • Количество блок-модулей, шт.: 5
  • Тип исполнения: Модульная
  • Реализовано в регионе: Сахалинская область, Сахалинская ГРЭС-2
ещё характеристики
  • — Поставка модульной котельной в полной заводской готовности.
  • — Оптимальное соотношение цена/качество.
  • — Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
  • — Не требуется затрат на возведение капитальных зданий.
  • — Транспортировка возможна любым видом транспорта.
  • — Монтаж котельной осуществляется в течение 5-ти дней.
  • — Быстрый ввод котельной в эксплуатацию.
    • — Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
    • — Заключение экспертизы промышленной безопасности.

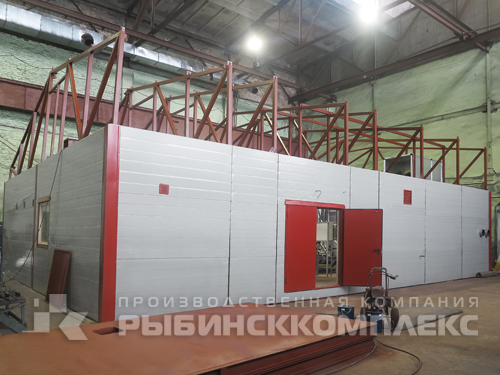

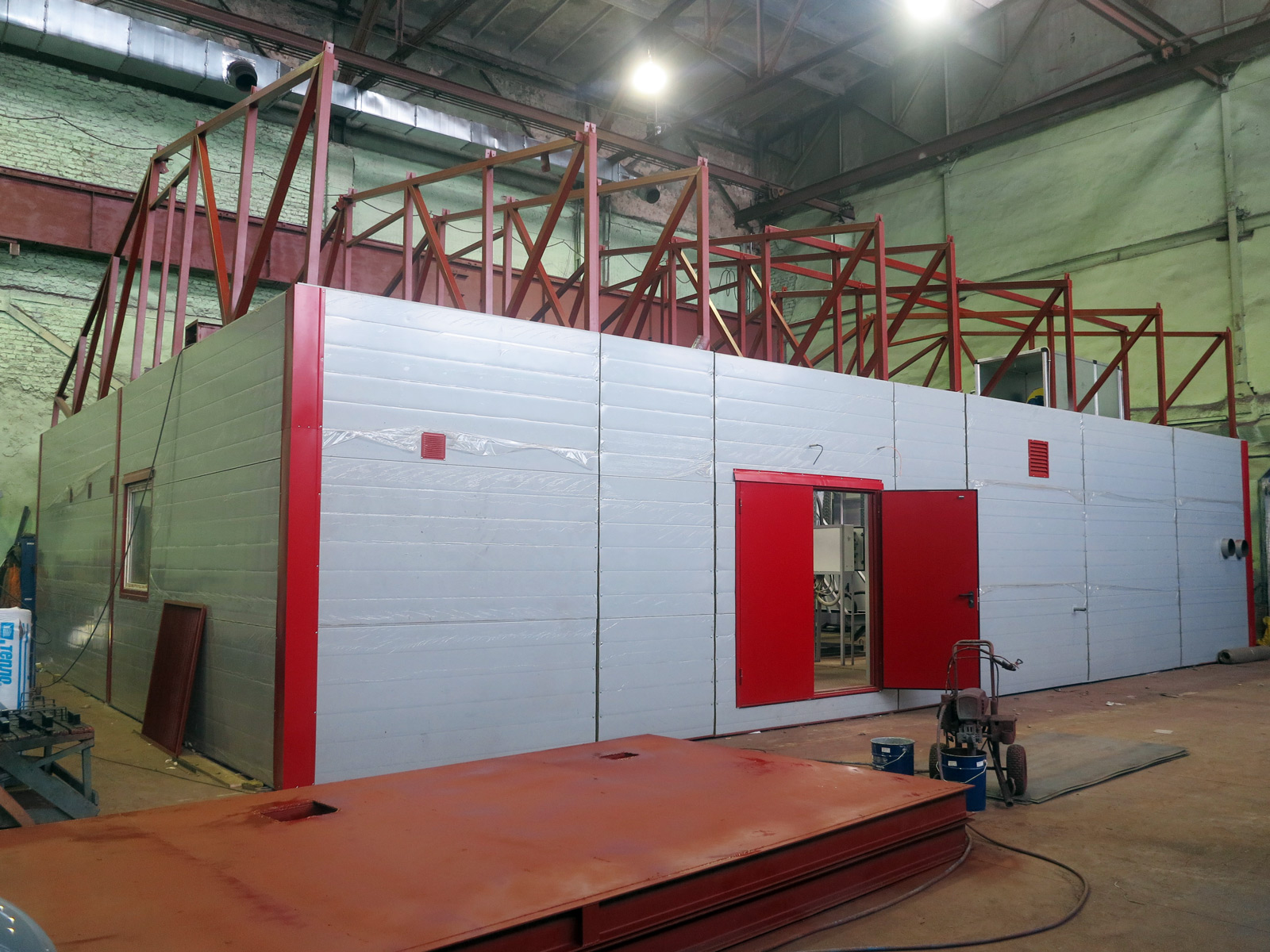

  • Блок-модуль котельной (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 11х2,6 м (ДхШ): 4 шт.
  • Вставка межблочная 1,5х11,0 м: 2 шт.
  • Блок-модуль персонала (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 11х2,6 м (ДхШ): 1 шт.
  • Крыша съёмная: 1 шт.
  • Площадки обслуживания, лестницы: 1 шт.

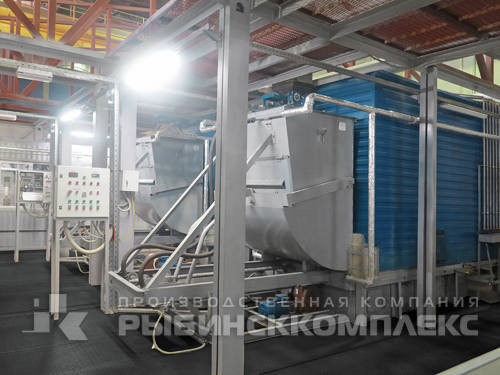

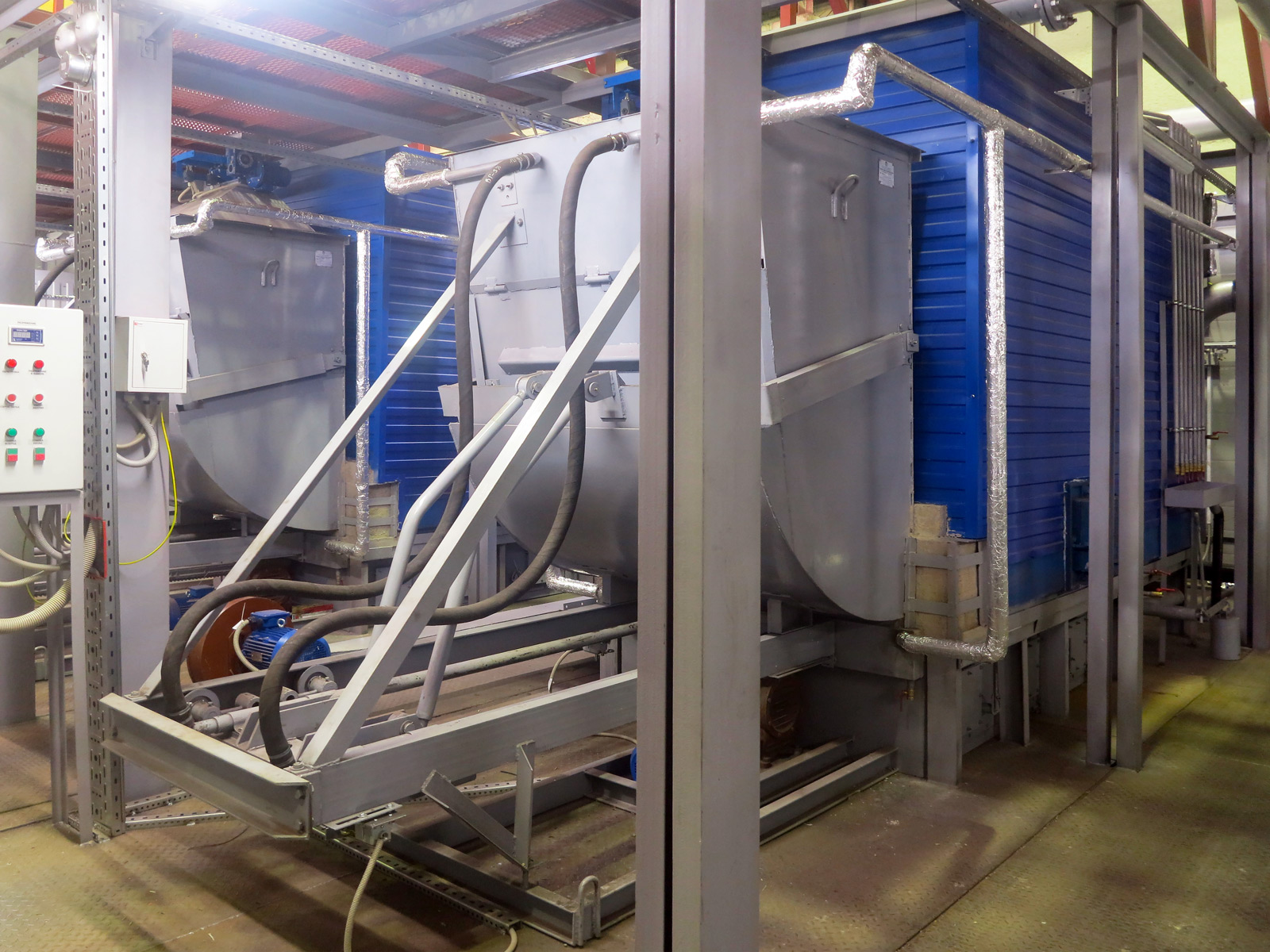

  • Котёл водогрейный с механической топкой КВм-3,0 КБ, 6 бар, 3,0 МВт, 95 °С /70 °С (топка ТПШм, ВД): 2 шт.

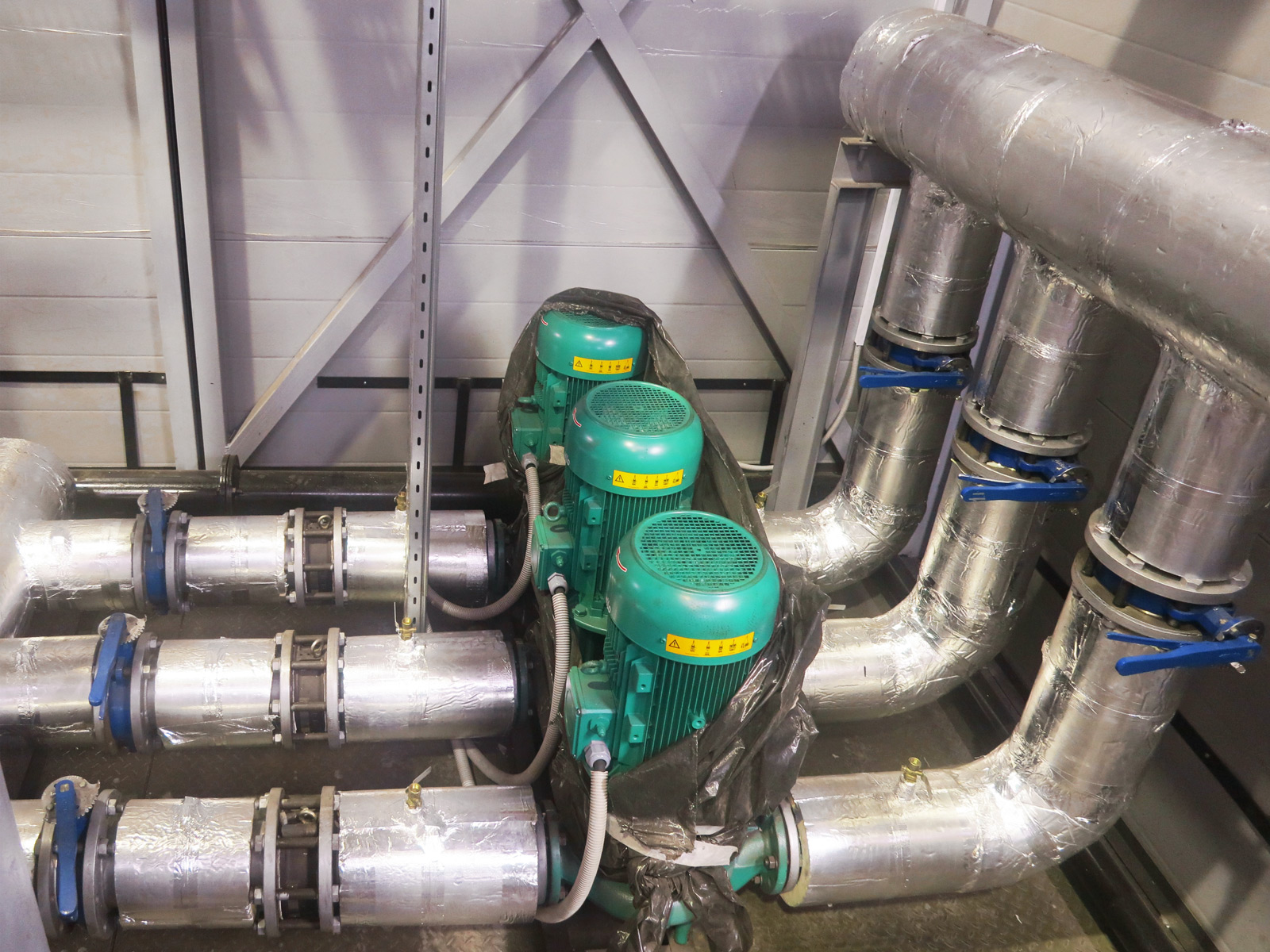

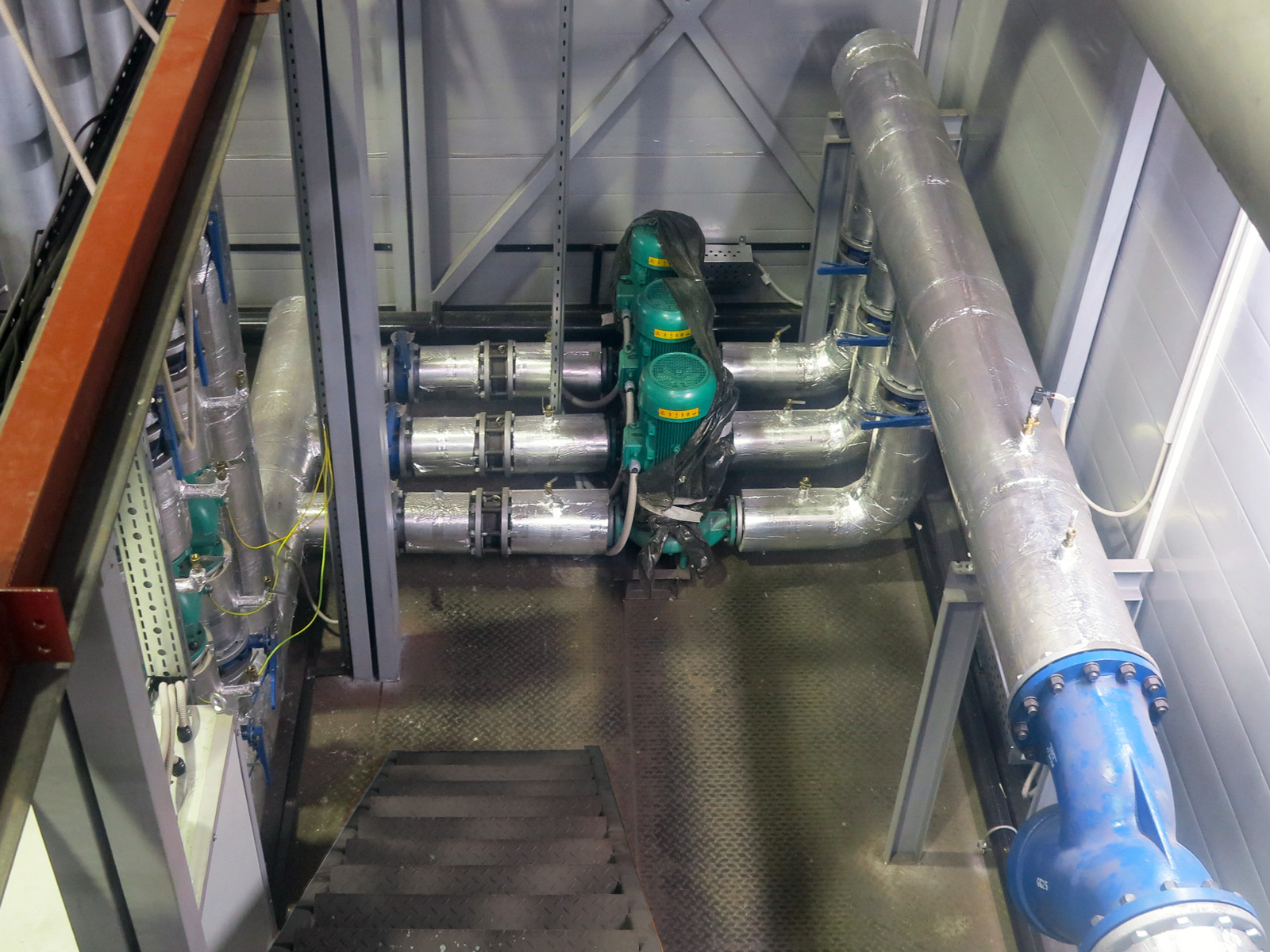

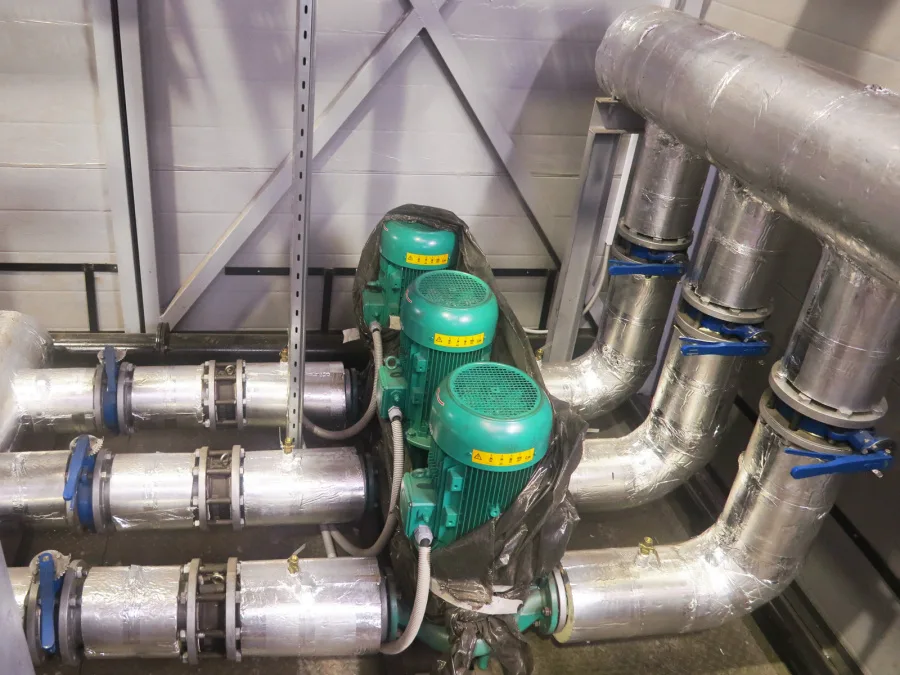

  • Насос циркуляционный котлового контура «WILO», Н=20 м.в.ст, G=107,0 м³/ч, 7,5 кВт, 380 В (2 рабочих /1 резервный): 3 шт.
  • Преобразователь частоты 7,5 кВт, 380 В: 3 шт.
  • Узел погодозависимого регулирования с 3-х-клапаном: 1 шт.
  • Насос сетевого контура циркуляционный «WILO», Н=40 м.в.ст, G=107,0 м³/ч, 18,5 кВт, 380 В (2 рабочих /1 резервный): 3 шт.
  • Преобразователь частоты 18,5 кВт 380 В: 3 шт.
  • Насосная станция, Н=40 м.в.ст., G=2,0 м³/ч, 0,75 кВт: 2 шт.
  • Преобразователь частоты 0,75 кВт: 2 шт.
  • Автоматический фильтр-обезжелезиватель G=2,0 м³/ч: 2 шт.
  • Автоматический фильтр-умягчитель G=2,0 м³/ч непрерывного типа: 1 шт.

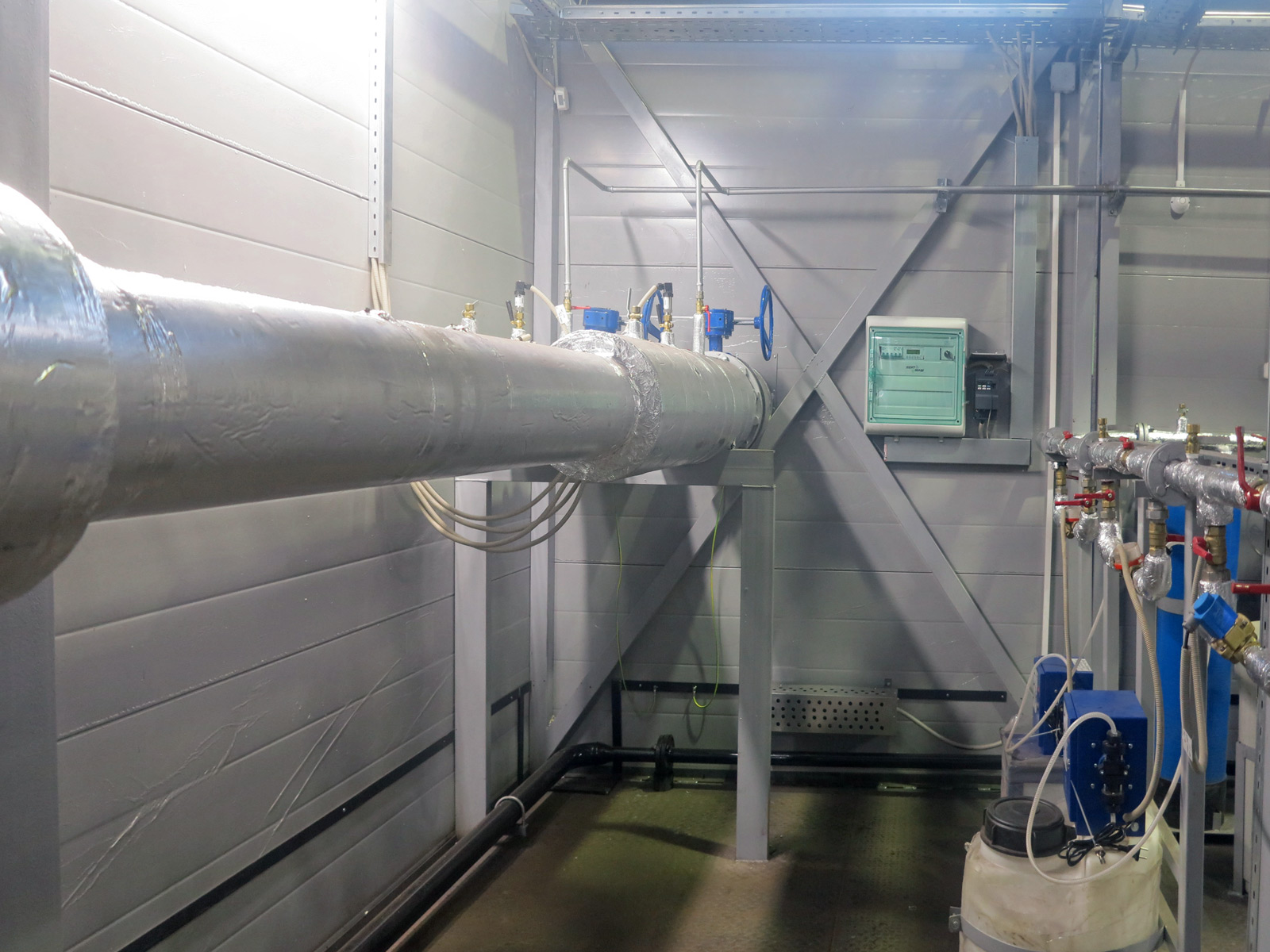

  • Система дозирования реагента G=2,0 м³/ч: 2 шт.
  • Бак-гидроаккумулятор 60 л, PN10: 1 шт.
  • Комплект запорной и регулирующей арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтр очистки воды, шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учёта исходной воды) – стандартная: 1 к-т
  • Трубопроводы, теплоизоляция, крепления: 1 шт.
  • Конвейер подачи угля (до 30 м): 1 шт.
  • Тачка: 1 шт.
  • Эстакада конвейера: 1 шт.
  • Дробилка (производительность до 15 т/ч): 1 шт.
  • Электрооборудование и электроосвещение (с узлом учёта электроэнергии и щитом ВРУ): 1 шт.

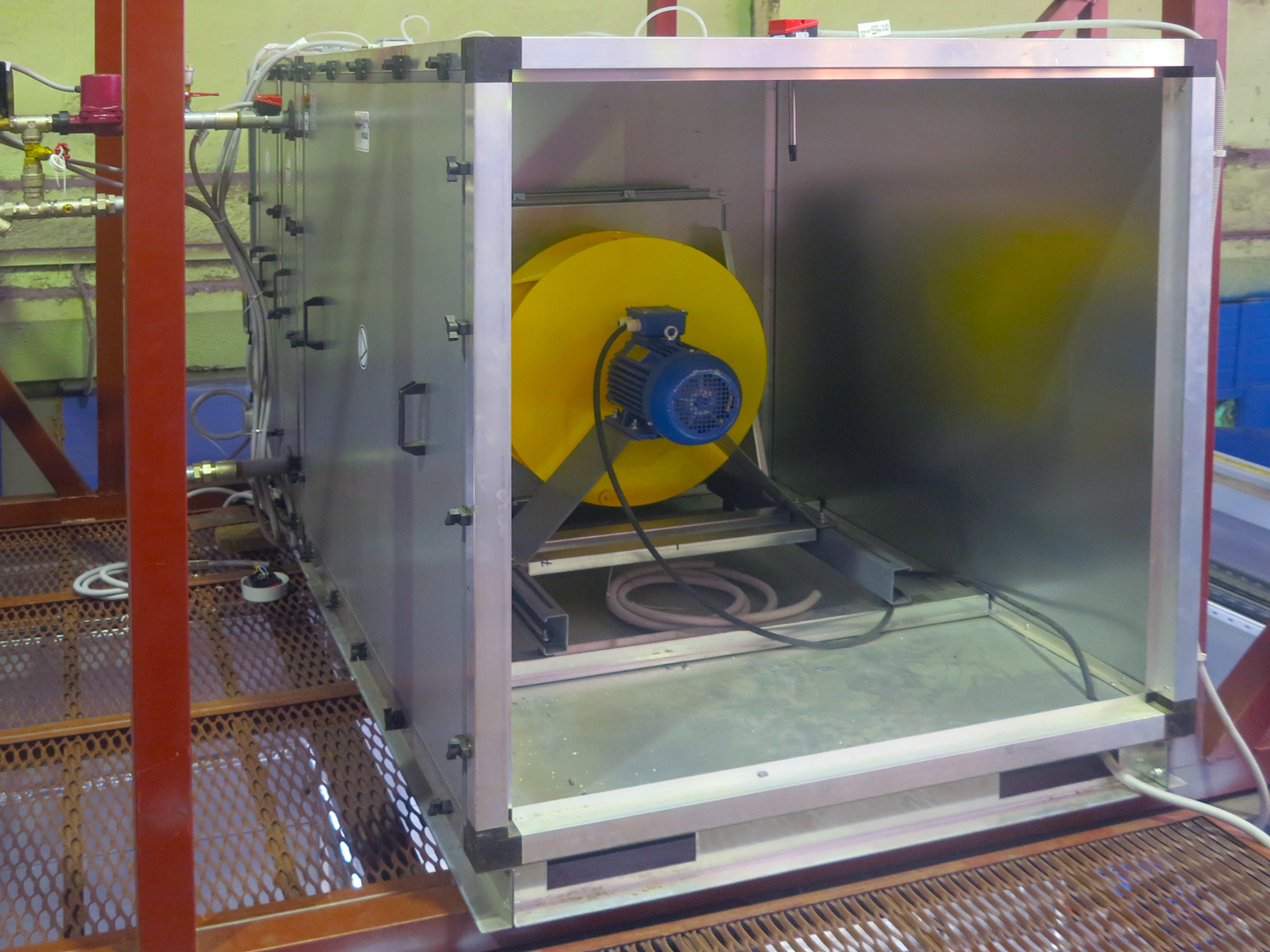

  • Приточная установка, вентиляционные решётки: 1 шт.
  • Вентилятор осевой вытяжной: 3 шт.
  • Вентилятор центробежный аспирационный: 1 шт.
  • Печь электрическая ПЭТ-4: 16 шт.
  • Система охранно-пожарной сигнализации: 1 шт.
  • Комплект автоматики котельной (щит автоматики, КИП, контроллер ПЛК, автоматика безопасности, кабельная продукция): 1 к-т
  • Сигнализатор загазованности по СО: 1 шт.
  • Дымосос ДН-9х1 500: 2 шт.
  • Циклон батарейный ЦБ-25: 2 шт.
  • Дымовая труба стальная самонесущая утеплённая, Н=25 м, шиберы, горизонтальные утеплённые газоходы: 1 шт.
  • Комплект рабочей документации (строительная часть, тепломеханическая часть, отопление и вентиляция, автоматика, охранно-пожарная сигнализация, электрооборудование и электроосвещение) в печатном виде и на электронном носителе: 1 к-т
