Блочно-модульная водогрейная газо-дизельная котельная теплопроизводительностью 12 МВт для крупных объектов.
Котельная автоматизирована, поставляется в модулях полной заводской готовности и комплектации согласно спецификации.
Смонтировано согласно проекта: технологическое оборудование, автоматика безопасности, приборы регулирования, контроля, сигнализации, электрооборудование.
Топливо: газ (аварийное – дизель).
Котельное оборудование проходит испытания в заводских условиях.
Назначение блочно-модульной котельной: выработка тепловой энергии для нужд системы отопления.
Российский производитель быстровозводимых зданий,
энергетического и экологического оборудования
энергетического и экологического оборудования
Обратный
звонок
звонок
- Мощность, МВт 12
- Топливо Газ/Дизель
- Тип котла Водогрейный
- Габариты, м 12х18
- Тип котельной: Газо-дизельная
Стоимость модульной газо-дизельной котельной предоставляется по запросу.
Получить консультацию
Страницу: Распечатать Поделиться
- Характеристики
- Преимущества
- Документы
- Комплектация
- Мощность, МВт: 12
- Габариты, м: 12х18
- Тип котла: Водогрейный
- Топливо: Газ/Дизель
- Регион строительства: По требованию Заказчика
- Количество блок-модулей, шт.: 6
- Тип исполнения: Модульная
- — Поставка модульной котельной в полной заводской готовности.
- — Оптимальное соотношение цена/качество.
- — Полная автоматизация котельной. Все данные поступают на монитор компьютера, контроль может осуществляться дистанционно.
- — Не требуется затрат на возведение капитальных зданий.
- — Транспортировка возможна любым видом транспорта.
- — Монтаж котельной осуществляется в течение 5-ти дней.
- — Быстрый ввод котельной в эксплуатацию.
- — Сертификат соответствия на модульные котельные на твёрдом, жидком, газообразном топливе.
- — Заключение экспертизы промышленной безопасности.

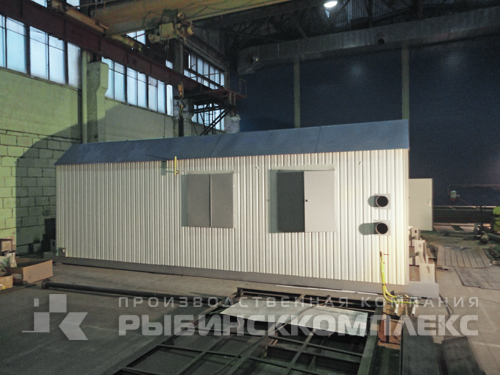

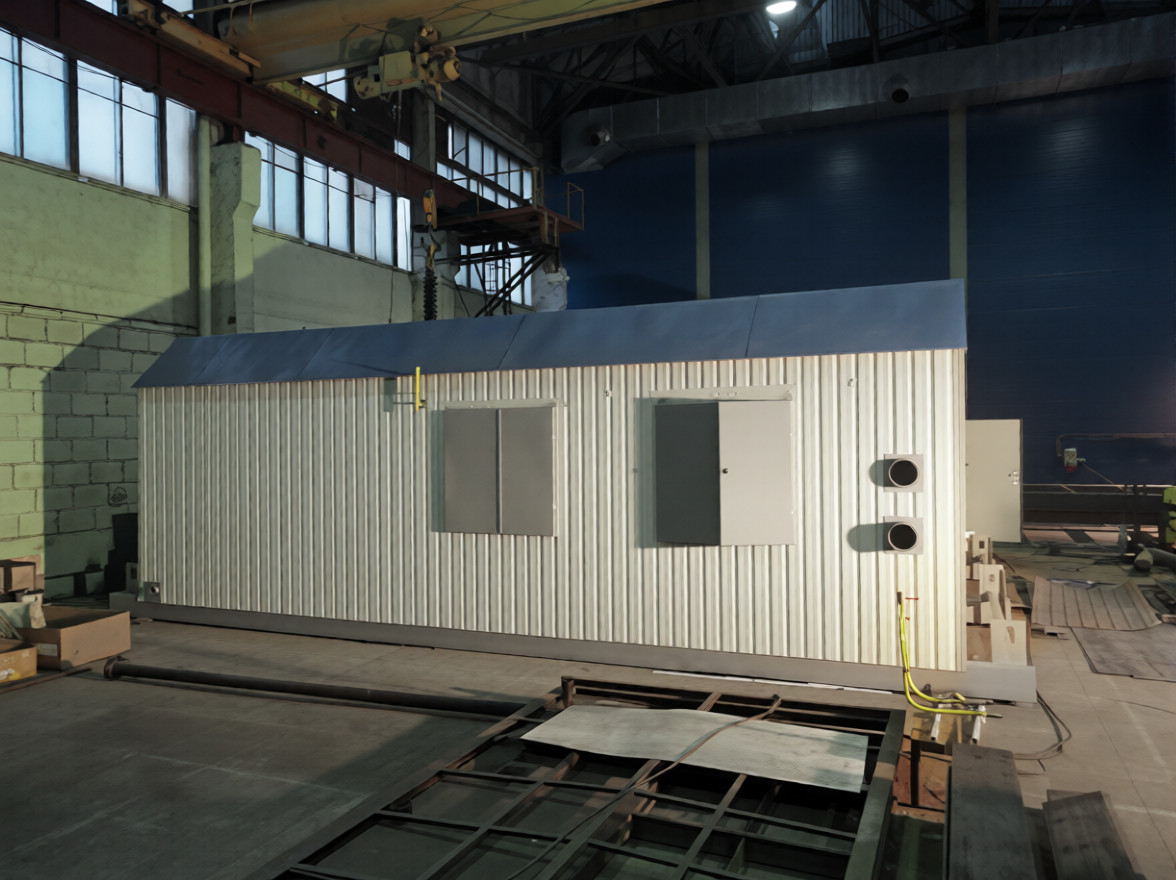

- Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей (послойная сборка)) 12,0х3,0 м (ДхШ): 6 шт.

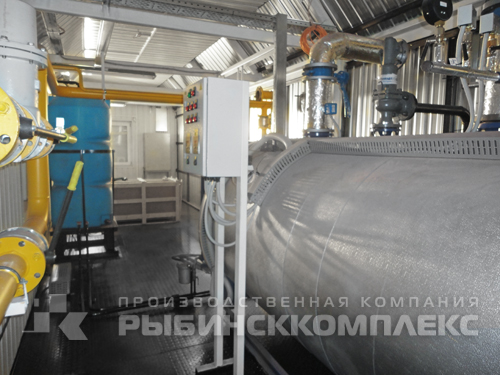

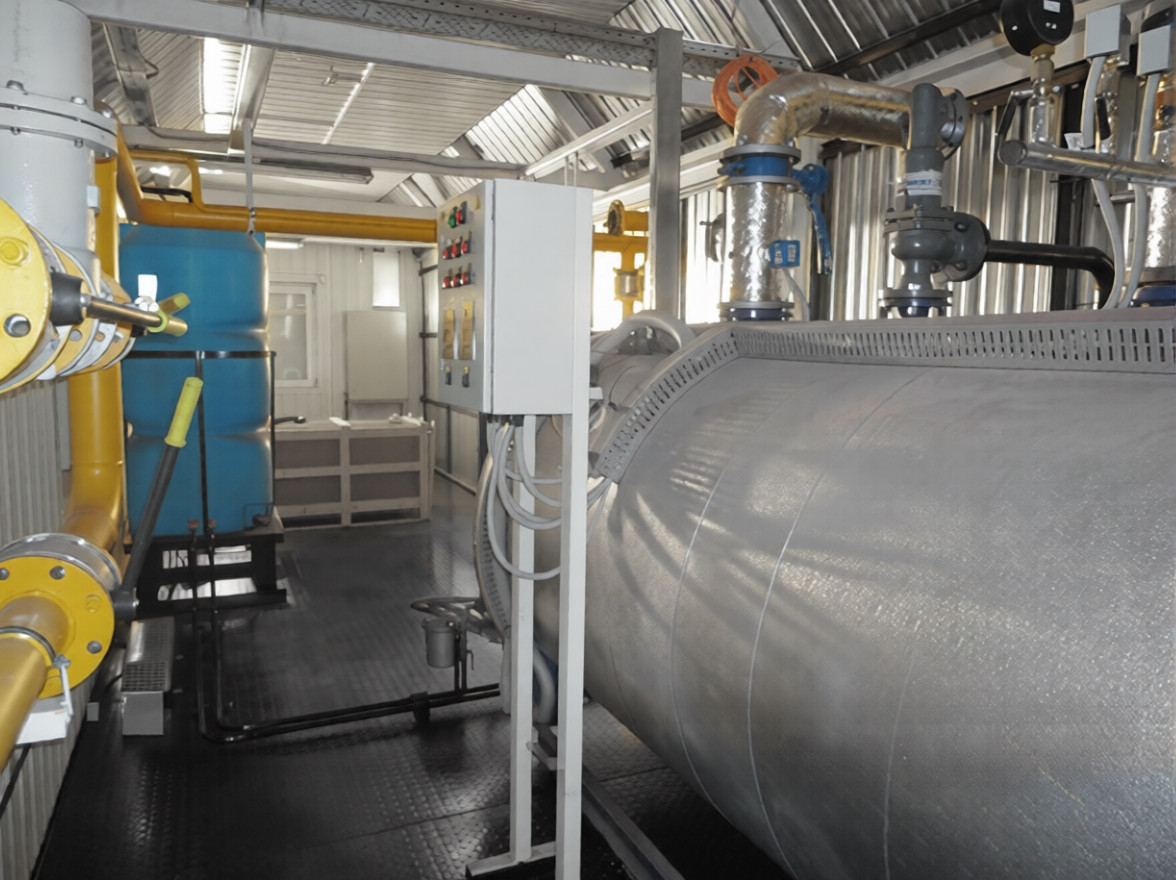

- Котёл стальной водогрейный трёхходовой, фирмы «РЭМЭКС» ТТГ-3 000, 3 000 кВт, до 110 °С, 6 бар, в комплекте со шкафом управления: 4 шт.
- Насос подпиточный высокого давления (WILO), Н=40 м.в.ст., G=2,0 м³/ч, 0,75 кВт., 380 В., (1 рабочий /1 резервный): 2 шт.
- Частотный регулятор 0,75 кВт, 380 В: 2 шт.
- Бак-гидроаккумулятор 60 л, PN10: 1 шт.
- Бак мембранный расширительный 300 л, PN6: 4 шт.
- Насос циркуляционный котлового контура WILO, Н=10,0 м.в.ст, G=114,0 м³/ч, 5,5 кВт, 380 В, (3 рабочих /1 резервный): 4 шт.
- Частотный регулятор 5,5 кВт, 380 В: 4 шт.
- Теплообменник пластинчатый разборный, контура отопления, 6 000 кВт, 110/80х70/95 °С: 2 шт.
- Насос циркуляционный сетевого контура WILO, Н=35,0 м.в.ст, G=138,0 м³/ч, 18,5 кВт, 380 В, (3 рабочих /1 резервный:) 4 шт.
- Частотный регулятор 18,5 кВт, 380 В: 4 шт.
- Комплект запорной и регулирующей арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очисти воды, шаровые краны, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, узел учёта исходной воды): 1 к-т
- Узел учёта расхода тепла и теплоносителя: 1 шт.
- Трубопроводы, теплоизоляция, крепления: 1 шт.

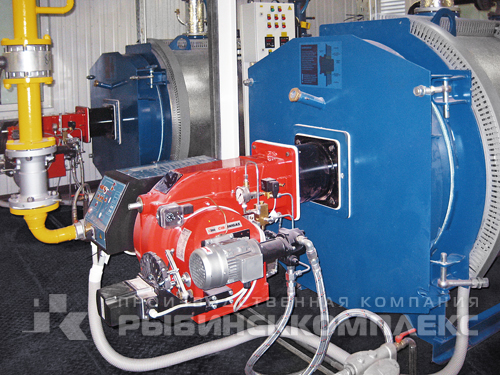

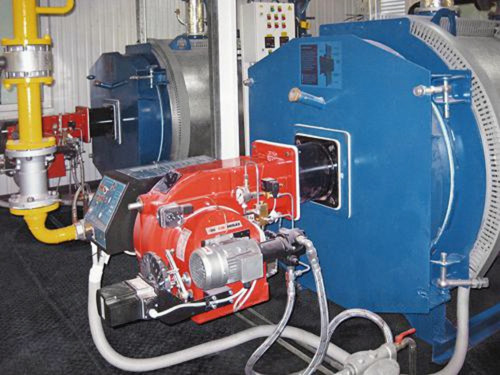

- Горелка комбинированная модулируемая, фирмы «Baltur» COMIST 300 DSPGM, DN65, 1 304-3 878 кВт, 140-500 мбар: 4 шт.
- Комплект запорной и регулирующей арматуры для газа (краны шаровые, электромагнитный и термозапорный клапаны, манометр дифференциальный, манометры показ. фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы): 1 к-т
- Узел покотлового учёта расхода газа: 4 шт.
- Измерительный комплекс учёта расхода газа: 1 шт.
- Комплект запорной и регулирующей арматуры для дизельного топлива (краны шаровые, фильтры, фитинги, болты, шпильки, гайки, прокладки фланцевые, фланцы, эм. клапан, узел учёта): 1 к-т
- Трубопроводы, крепления: 1 шт.
- Электрооборудование и электроосвещение (с узлом учёта электроэнергии и щитом ВРУ): 1 шт.
- Воздушно-отопительный агрегат, вентрешетки: 2 шт.
- Вентилятор осевой вытяжной: 2 шт.
- Электрический обогреватель: 12 шт.
- Система охранно-пожарной сигнализации, первичные средства пожаротушения: 1 шт.

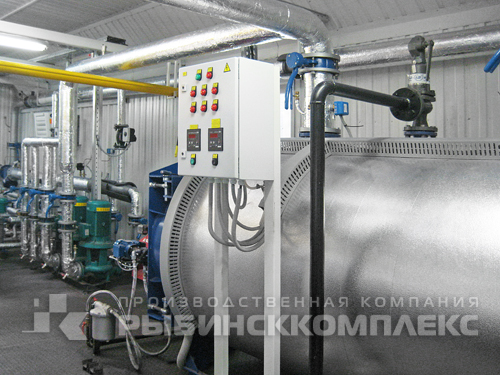

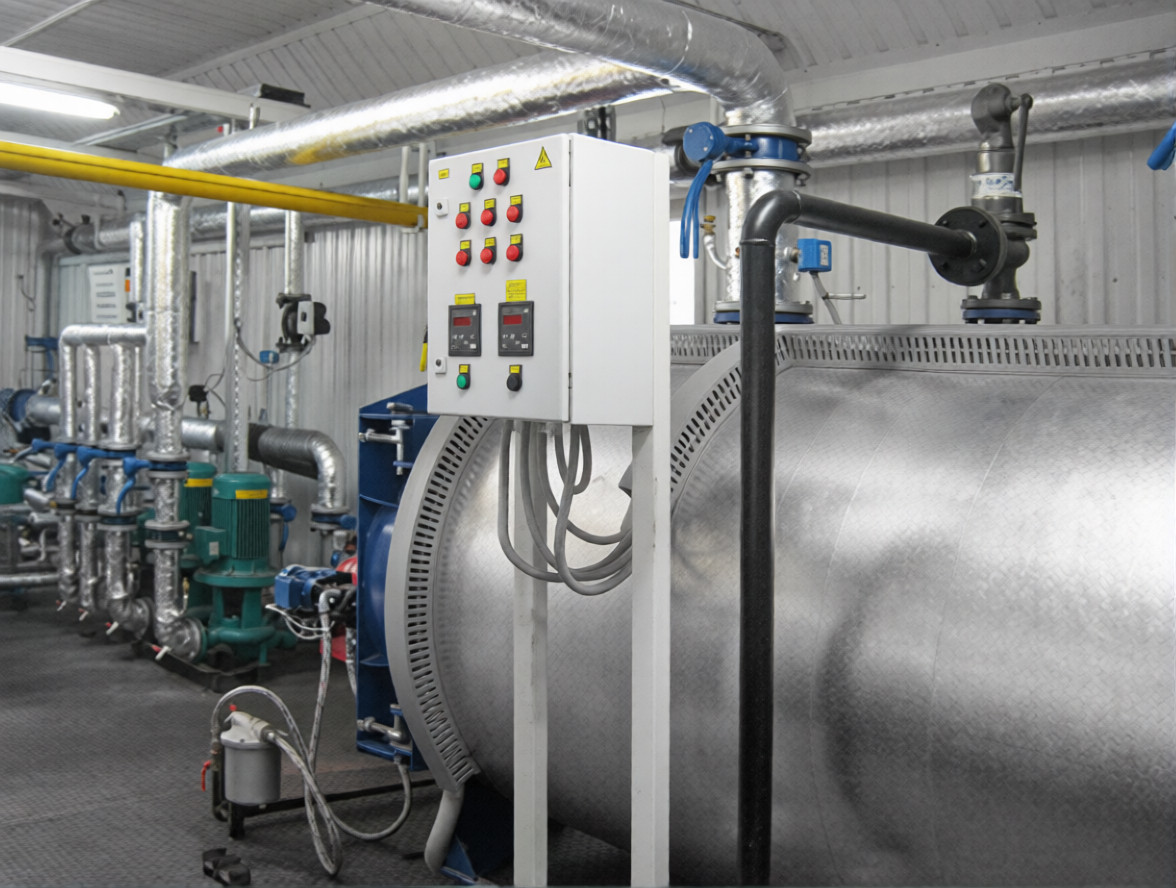

- Комплект автоматики котельной (щит автоматики, КИП, контроллер ПЛК, контроллеры, автоматика безопасности, кабельная продукция): 1 к-т
- Сигнализатор загазованности по СО и СН4: 1 шт.
- Дымовая труба самонесущая, ферменного типа, с тремя теплоизолированными газоходами из нержавеющей стали Н=18,0 м, комплект горизонтальных газоходов: 1 шт.
- Комплект рабочей документации (строительная часть, тепломеханическая часть, топливоснабжение, отопление и вентиляция, автоматика, охранно-пожарная сигнализация, электрооборудование и электроосвещение) в печатном виде и на электронном носителе: 1 к-т
