Описание зданий из металлоконструкций

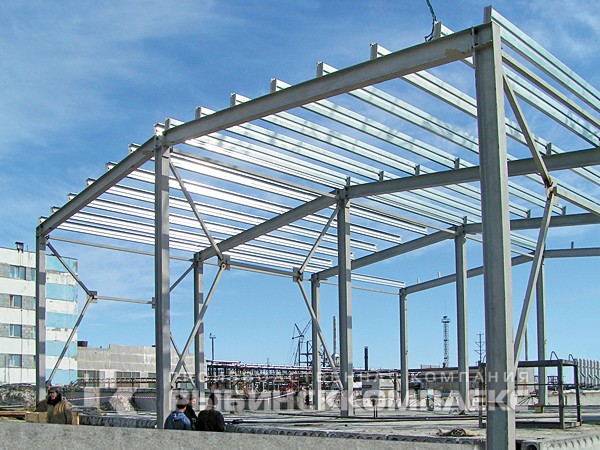

1. Каркас металлический
Конструкции
Расчёт конструкции производится на эксплуатационные технологические и атмосферные нагрузки, в соответствии со СНиП 2.01.07-85. Жёсткость здания в поперечном направлении обеспечивается рамами, состоящими из колонн и ригелей.

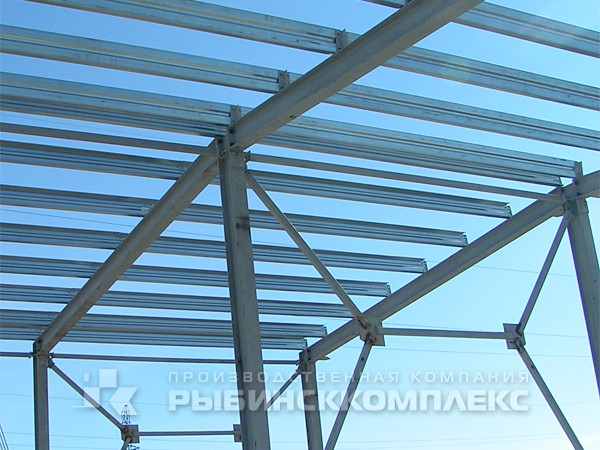

Связи

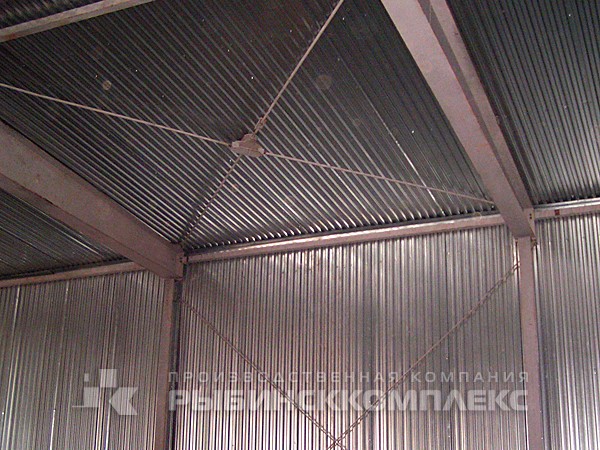

Пространственная жёсткость каркаса обеспечивается системами горизонтальных и вертикальных связей.
![Система горизонтальных и вертикальных связей металлоконструкций](/upload/medialibrary/f49/lmk_2_1.jpg)
![Система горизонтальных и вертикальных связей металлоконструкций](/upload/medialibrary/6d1/lmk_2_2.jpg)
![Сварной двутавр переменного сечения](/upload/medialibrary/f76/lmk_1_1.jpg)
![Каркас здания из ЛМК](/upload/medialibrary/93d/lmk_1_2.jpg)

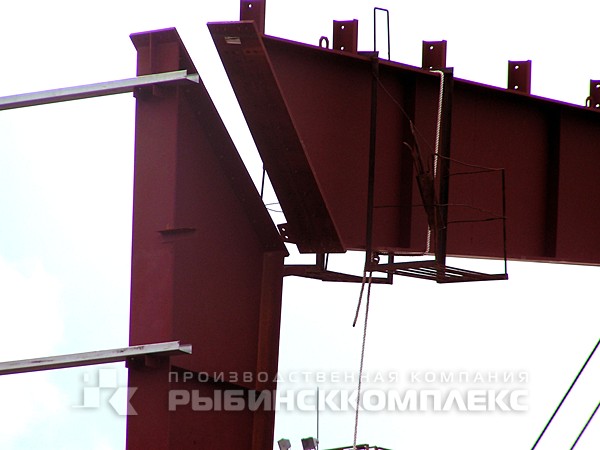

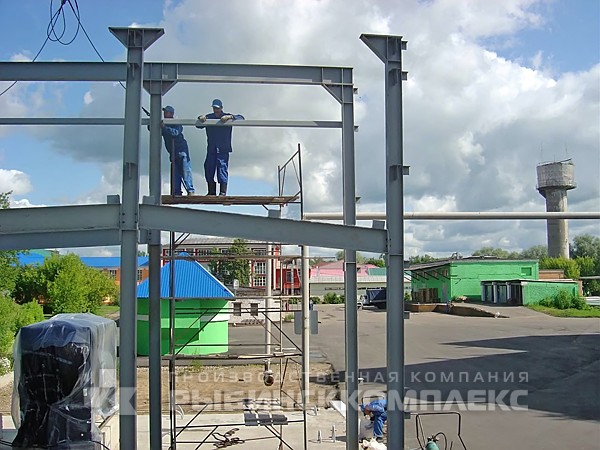

Колонна, ригель

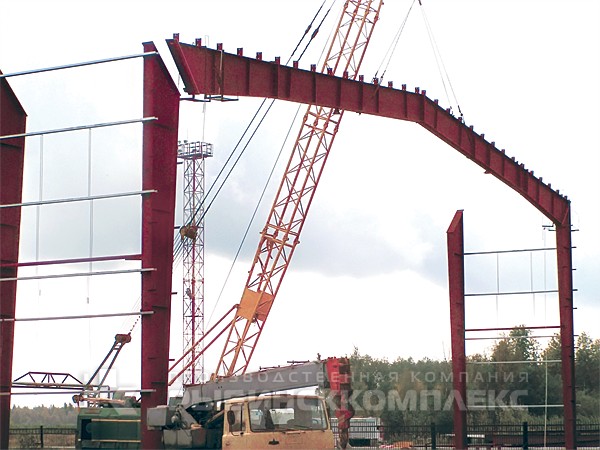

Могут изготавливаться из прокатных двутавров или листовой стали — сварной двутавр переменного или постоянного сечения.

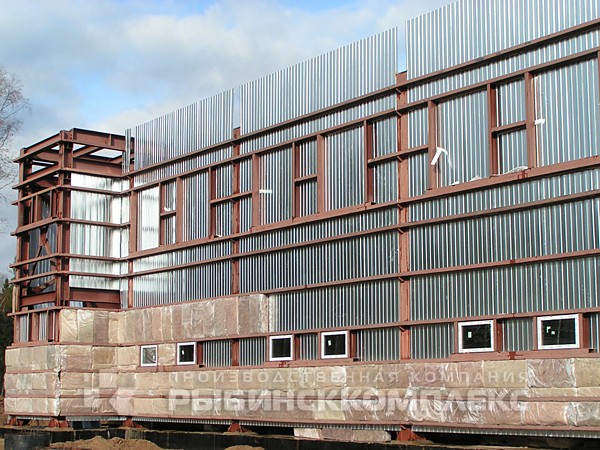

Прогонная система
Элемент металлокаркаса предназначенный для крепления стенового и кровельного ограждения. Изготавливаются из прокатного швеллера или холодногнутого оцинкованного профиля. Необходимое сечение и количество (шаг) прогонов рассчитывается в соответствии со СНиП 2.01.07-85. Крепление всех элементов каркаса — болтовое.
![Колонны ригеля](/upload/medialibrary/786/lmk_3_1.jpg)
![Колонны ригеля переменного сечения](/upload/medialibrary/ae1/lmk_3_2.jpg)

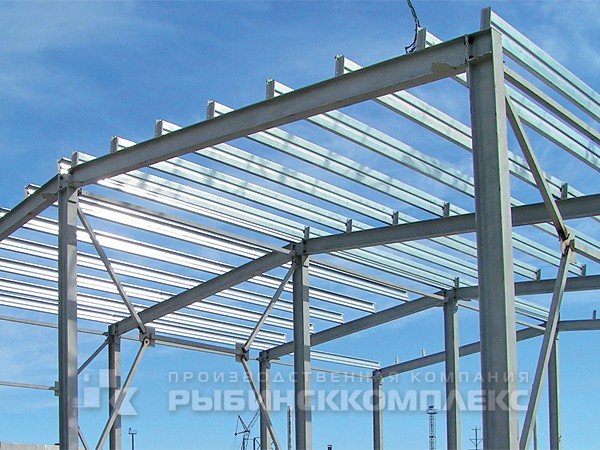

![Холодногнутый oцинкованный профиль](/upload/medialibrary/14b/lmk_4_1.jpg)
![Прогоны швеллера](/upload/medialibrary/d16/lmk_4_2.jpg)
2. Стеновое и кровельное ограждение

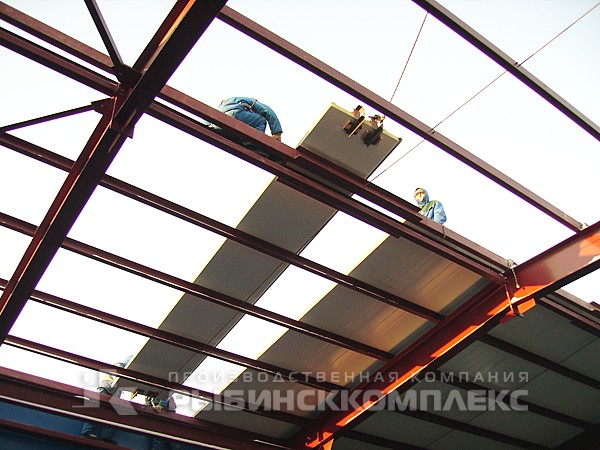

Сэндвич-панель
В качестве облицовки используется тонколистовая оцинкованная и окрашенная сталь как импортного, так и отечественного производства. В качестве теплоизоляционного слоя (сердечника) в панелях используются теплоизолирующие плиты из минеральной ваты на основе горных пород базальтовой руды, скрепленные между собой синтетическим связующим.

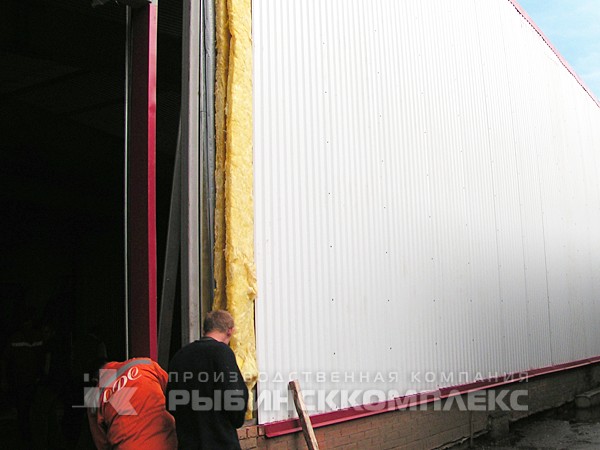

Полистовой вариант сборки
«Сэндвич» организуемый в процессе возведения здания. По месту монтажа организуется «пирог» кровли и стен, состоящий из наружной облицовки (профлист — оцинкованная и окрашенная сталь, теплоизоляция — минеральная вата на основе горных пород базальтовой руды, пароизоляционный материал) и внутренней облицовки (профлист — оцинкованная и окрашенная сталь).

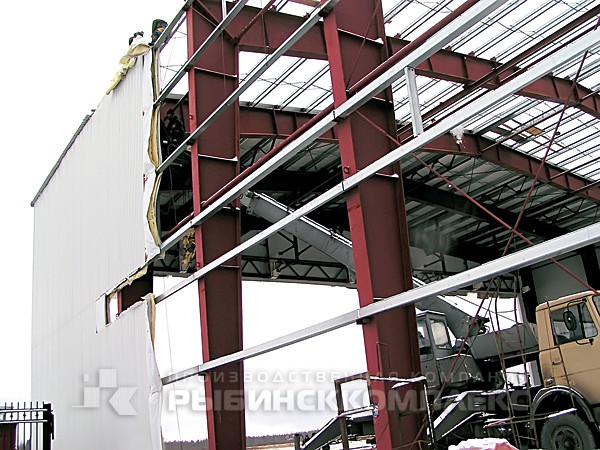

![Полистовой вариант сборки ограждающих конструкций](/upload/medialibrary/c2a/lmk_6_1.jpg)
![Полистовой вариант сборки ограждающих конструкций](/upload/medialibrary/acb/lmk_6_2.jpg)
![Ограждающие конструкции кровли из сэндвич-панелей](/upload/medialibrary/c1a/lmk_5_1.jpg)

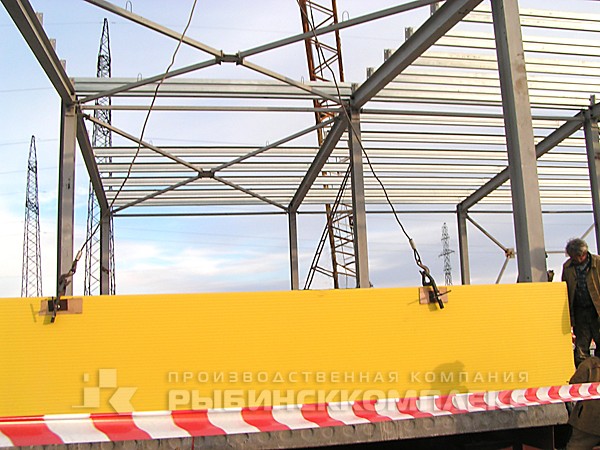

![Ограждающие конструкции стен из сэндвич-панелей](/upload/medialibrary/e71/lmk_5_2.jpg)
