Параллельная работа газопоршневых электростанций с сетью
Параллельная работа с сетью: работа электростанции на существующую электрическую сеть, параллельно нагрузке или индивидуально.
Применение: постоянный источник электрической энергии для поддержания нагрузки внутри существующей сети или передачу её в сеть.
Пояснения: величина мощности, отдаваемая в сеть, а также интервал времени, в течение которого агрегат наберёт заданную величину, устанавливаются оператором. Величина мощности, отдаваемая в сеть, не должна превышать номинальную мощность используемой электростанции. После синхронизации агрегат автоматически набирает величину установленной мощности.
Существует несколько вариантов подключения газопоршневого агрегата к сети:

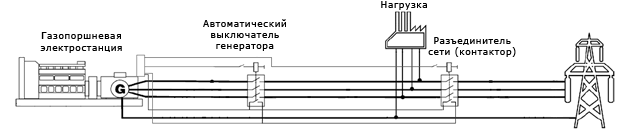

На приведённой схеме газопоршневая электростанция работает по низкой стороне с напряжением 0,4 кВ параллельно сети на нагрузку. В данном варианте потребление энергии из сети меньше на величину мощности выдаваемой агрегатом.

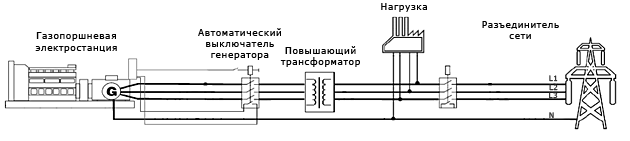

В данном варианте, как и в первом, газопоршневая электростанция работает на нагрузку параллельно сети, но по высокой стороне через повышающий трансформатор. В таком варианте подключения можно питать отдалённые объекты одного энергетического района.

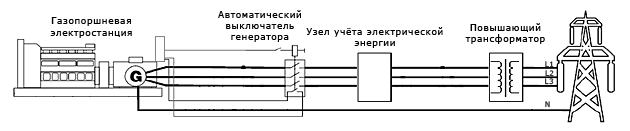

На схеме электростанция отдаёт выработанную энергию в сеть.
Аварийное резервирование сети: Автоматический запуск электростанции после пропадания сети (основного источника электрической энергии), работа в качестве запасного источника энергии до появления основного.
Применение: резервный источник электроснабжения во время аварии основного. Время работы в режиме ожидания, а так же в режиме источника питания не ограничено. Главное условие: потребляемая мощность не должна превышать номинальную мощность, выдаваемую агрегатом.
Пояснения: автоматический запуск газопоршневого агрегата по пропаданию сети. Время включения автоматического выключателя генератора (начало подачи напряжения) и время до переключения на основной источник электроэнергии задаётся оператором в параметрах контроллера по управлению газопоршневой электростанцией. На включение не менее пяти минут, необходимых на стабилизацию и анализ параметров работы агрегата.
Варианты переключения с резервного источника питания на появившийся основной:
- с прерыванием
- плавный перевод нагрузки при восстановлении сети
Плавный перевод нагрузки происходит, когда после появления основного источника, электростанция его заменявшая синхронизируется к нему вместе с нагрузкой и плавно на него разгружается.
После окончания работы и переключения потребителя на основной источник питания электростанция расхолаживается, останавливается и переходит в режим ожидания.

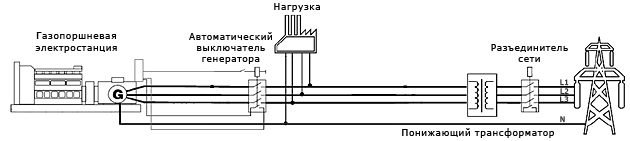

Ниже показан вариант схемы подключения газопоршневой установки в качестве аварийного источника электроэнергии:
Условием работы описанных выше режимов является наличие у потребителя контактора отключения сети с параметрами, необходимыми для управления его работой контроллером газопоршневой электростанции.
