Изолированная параллельная работа в системе поддержания мощности
Работа двух и более агрегатов с разделением мощности на определённую изменяемую в промежутках времени нагрузку, которая не должна превышать в пиковой величине суммарную номинальную мощность всех используемых агрегатов. Поддержание мощности нарастающей нагрузки производится с последовательным автоматическим запуском и подключением агрегатов в общую составляемую ими сеть. Отключение и остановка агрегатов с уменьшением нагрузки, и переход их в режим ожидания. Значения нагрузки для запуска и начала остановки агрегатов, задаются оператором с лицевой панели контроллера управления газопоршневой электростанции.
Применение: идеальное использование в качестве мощных электростанций от 300 кВт и выше, собранных из менее мощных агрегатов. Имеет высокую гибкость работы системы, в отличии от одиночных единиц большой мощности.
Вариант схемы подключения:

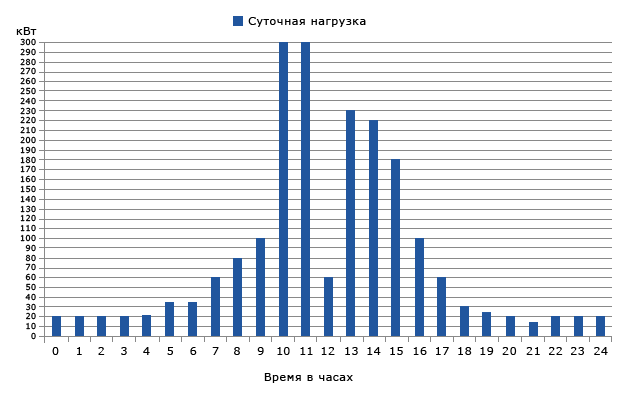

Пояснения: в параллельной работе могут использоваться от 2-х до 30-х агрегатов одинаковой или разной номинальной мощности. Время от начала запуска до разделения мощности устанавливается оператором, но не менее трёх минут (время необходимое агрегату для прогрева перед началом работы). Для наглядности приведем пример. График суточной нагрузки потребителя в восьмидесяти случаях из ста выглядит так:
Исходя из приведённого примера, 10 часов занимает нагрузка, не превышающая 30 кВт. 5 часов составляет полная мощность. 9 часов нагрузка не превышает ста двадцати кВт. Когда полная или 80% мощность потребителя не превышает 70% суточной нагрузки. Не имеет смысла эксплуатировать электростанцию номинальной мощности равной пиковой нагрузке (как показано в примере 300 кВт). Любая газопоршневая электростанция не может работать экономично при нагрузке менее 20% от своей номинальной мощности в течение продолжительного промежутка времени. В таких случаях целесообразнее собрать систему, в которой будут участвовать несколько агрегатов меньшей мощности.

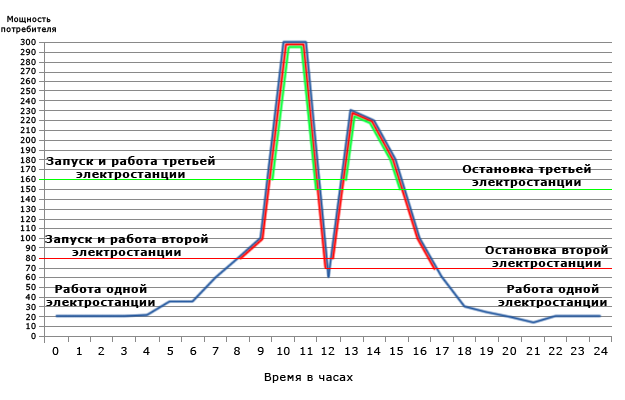

Подбор системы: для подбора электростанций в систему, необходимо определить минимальную мощность, которая должна составлять не менее 20% от номинальной мощности электростанции участвующей в системе. Далее необходимо определить, сколько требуется электростанций для поддержания полной (пиковой) мощности. Для приведенного выше примера подходит комплекс из трёх станций мощностью 100 кВт. Одна станция мощностью 100 кВт в режиме 20% нагрузки израсходует топлива меньше чем электростанция мощностью 300 кВт, работающая на 3-5 загруженности относительно своей номинальной мощности. 10 часов будет работать один агрегат в экономичном режиме, так как минимальная мощность потребителя в данное время составляет 20% от номинальной мощности эксплуатируемого агрегата. Время, в течении которого нагружаться будет одна электростанция, можно использовать для технического обслуживания станций, находящихся в режиме ожидания. Далее в процессе возрастания мощности к нему подключится второй агрегат, и в паре они будут работать 9 часов. Отдаваемая мощность каждого агрегата составит чуть выше 50% от номинальной мощности каждого участвующего в системе агрегата. Далее с возрастанием мощности потребителя подключится 3-й агрегат, и вся электростанция будет работать в пиковой нагрузке в течение 5 часов, которая будет равна суммарной номинальной мощности 3-х агрегатов, используемых в процессе. С уменьшением потребляемой нагрузки агрегаты, по мере необходимости, будут отключаться и переходить в режим ожидания. Графически это выглядит так:
Многофункциональность системы позволяет установить режим уравнивания в разнице наработки моточасов, в котором можно установить минимальную разницу моточасов всех используемых агрегатов с разницей в 1 час. Во время выхода системы из режима полной мощности в работе будет оставаться та станция, (или те электростанции), которая (которые) на данный момент имеет меньшее количество отработанных моточасов. В течение времени, когда согласно нагрузке в работе должна участвовать одна электростанция, агрегаты будут заменять друг друга, сохраняя заданную оператором разницу. Для безотказной работы всей системы желательно иметь одну электростанцию в резерве. В случае когда в системе есть один резервный агрегат, во время пиковой нагрузки, электростанция, попавшая в аварийную ситуацию, отдаёт команду на запуск резервного агрегата. Если аварийная ситуация не связана с необходимостью экстренной остановки, аварийный агрегат будет ждать в системе, когда произойдёт запуск и вход в систему резервной электростанции. После аварийной остановки электростанции, контроллер автоматически переведёт агрегат в ручной режим, что исключит его запуск по запросу системы. Во время выполнения работ по обслуживанию электростанции контроллер агрегата переводится оператором в режим — «отключен», что блокирует агрегат от любого автоматического запуска. Расстояние между любыми электростанциями, работающими в параллели между собой не должно превышать 1000 метров для установления между ними стабильной внутренней связи.
