Насосная станция – критическая часть промышленной инфраструктуры

Промышленная насосная станция – это комплекс насосного, трубопроводного и автоматизированного оборудования, задача которого заключается не только в перемещении воды из одной точки в другую, но и в гарантированном обеспечении заданных параметров потока, давления, резервирования и безопасности.

В зависимости от назначения насосная станция может обеспечивать следующие виды водоснабжения:

• хозяйственно-питьевое (подача очищенной воды потребителям, поддержание стабильного давления в сетях, питание водогрейных котельных и тепловых пунктов),
• производственное (перекачка жидких технологических сред: топлива, светлых нефтепродуктов, химических растворов, суспензий, растворов ППД (поддержание пластового давления) в нефтегазовой отрасли),
• техническое (циркуляция технической воды в замкнутых контурах для охлаждения агрегатов, промывки оборудования, снижения концентрации примесей на электростанциях, металлургических и химических производствах),
• противопожарное (поддержание готовности к пуску в режиме ожидания, обеспечение требуемого расхода и давления в пожарных линиях, возможность резервного питания технологических участков в аварийных режимах),
• комбинированное (одновременное обеспечение хозяйственно‑ питьевых, производственных и противопожарных нужд, организация единой насосной системы с разделением потоков или переключением режимов работы в зависимости от текущей задачи).

Промышленные насосные станции широко востребованы в отраслях, где требуется стабильное водоснабжение – неотъемлемый элемент производственной или эксплуатационной инфраструктуры. К таким сферам относятся:

• нефтегазовая и добывающая промышленность,
• жилищное строительство,
• сельское хозяйство,
• строительные площадки (для организации временного водоснабжения и систем противопожарной защиты),
• коммунальное хозяйство.

Функции и задачи насосных систем на производстве

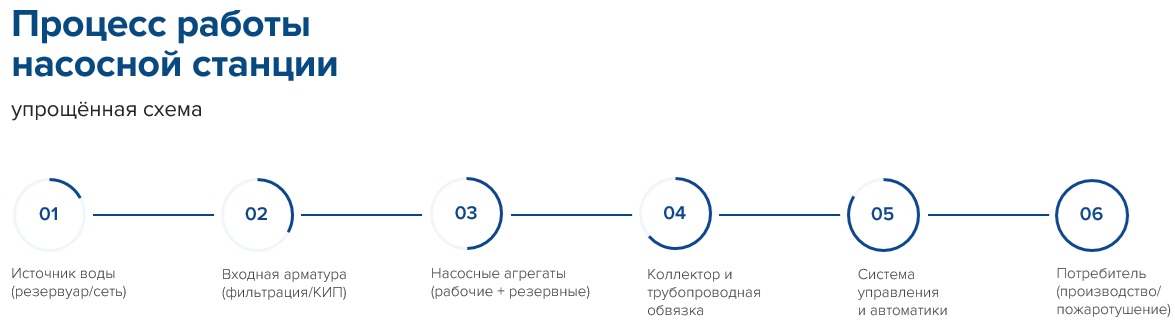

В промышленной инфраструктуре станция фактически является связующим звеном между источником воды и потребителем. Упрощенно процесс можно представить следующим образом:

Основная задача насосной станции – обеспечить расчетный расход и напор в заданных режимах эксплуатации производства. Но для промышленного объекта этого недостаточно: оборудование должно работать устойчиво при изменении водоразбора, запуске и остановке отдельных потребителей, переключении насосов и других штатных и нештатных режимах.

В зависимости от назначения насосная станция может выполнять функции:

• повышения давления в существующей сети,
• подачи воды из резервуара,
• распределения воды между технологическими потребителями,
• поддержания постоянного давления,
• обеспечения запаса воды,
• подачи огнетушащего вещества к системам пожаротушения.

Для бизнеса это означает несколько практических эффектов:

• стабильность технологического процесса,
• снижение вероятности простоев,
• повышение управляемости инженерной инфраструктуры,
• возможность контролировать эксплуатационные параметры в автоматическом режиме.

Ключевые требования к насосным станциям

«При проектировании насосной станции важно смотреть не только на номинальную производительность насосов. Необходимо заранее определить сценарии работы системы: минимальный и максимальный водоразбор, резервирование, аварийные режимы, требования к электропитанию и взаимодействию с АСУ ТП», – комментирует руководитель коммерческого отдела экологического оборудования.

Среди основных нормативных документов, применяющихся при проектировании и производстве насосных систем выделяются:

• для наружных систем водоснабжения - СП 31.13330.2021 «Водоснабжение. Наружные сети и сооружения»,
• для внутренних систем водоснабжения зданий - СП 30.13330.2020 «Внутренний водопровод и канализация зданий»,
• СП 10.13130.2020 «Проектирование внутреннего противопожарного водопровода»,
• Приказ МЧС РФ от 31 августа 2020 г. N 628 Об утверждении свода правил «Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования»,
• Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»

Ключевые требования, предъявляемые к насосным станциям для промышленных предприятий:

Для промышленного объекта насосная станция должна стабильно работать не только в номинальном режиме, но и в широком диапазоне нагрузок:

• обеспечение требуемых расходов от единиц до сотен м³/ч, иногда – до тысячи м³/ч, в зависимости от технологической задачи,
• поддержание давлений в диапазоне 3–16 бар для станций второго подъёма и хозяйственно‑питьевых систем,
• устойчивость к кратковременным пикам потребления (пуск мощных агрегатов, резкий рост разбора воды).

Для многих производств остановка насосной станции означает простой технологических линий и недопустимые экономические потери. Для пожарных насосных установок нормативные требования предусматривают соответствующее расчету количество рабочих и резервных агрегатов согласно СП 485.1311500.2020. Требования к стандартному резервированию:

• схема N+1, когда к рабочим насосам добавляется один резервный с автоматическим вводом в работу,
• резервирование цепей электропитания и автоматики,
• наличие аварийного питания от дизель‑генераторных установок для критичных объектов.

Насосные станции относятся к энергоёмкому оборудованию: в крупных водоёмких производствах затраты на перекачку жидкостей могут составлять десятки процентов от энергобаланса технологической линии. Поэтому, среди типичных мер повышения энергоэффективности:

• использование частотно‑регулируемых приводов вместо работы «на задвижке»,
• оптимизация гидравлических схем, минимизация потерь в трубопроводах,
• подбор насосов по реальному рабочему диапазону, а не только по «паспортному» максимуму,
• интеграция автоматизированных алгоритмов управления (ночное снижение давления, адаптивные графики работы по фактическому расходу).

С учётом того, что глобальный рынок насосов растёт, но одновременно ужесточаются требования по энергоэффективности, выбор «правильной» станции – это уже не только вопрос капитальных затрат, но и долгосрочной стоимости владения.

Для современного производства недостаточно просто установить насосы и обеспечить их ручное включение – работа системы должна быть предсказуемой и полностью контролируемой. Именно поэтому ключевую роль играет автоматизация: она позволяет поддерживать заданное давление, регулировать производительность, контролировать аварийные состояния и своевременно информировать персонал о неисправностях.

Особую значимость приобретают защитные функции:

• система должна надёжно предохранять оборудование от сухого хода,
• перегрева электродвигателя,
• превышения или падения давления,
• некорректных режимов работы, от гидравлических ударов.

Интеграция с автоматизированной системой управления технологическими процессами  (АСУ ТП) выводит управление на новый уровень: оператор видит все параметры станции в едином диспетчерском интерфейсе, а архивирование данных даёт возможность не только реагировать на аварии, но и проводить ретроспективный анализ эксплуатации. Для промышленного предприятия это имеет прямую экономическую ценность – благодаря накопленным данным можно выявлять отклонения на ранней стадии, не дожидаясь, пока они перерастут в серьёзную неисправность.

Комплектные насосные станции

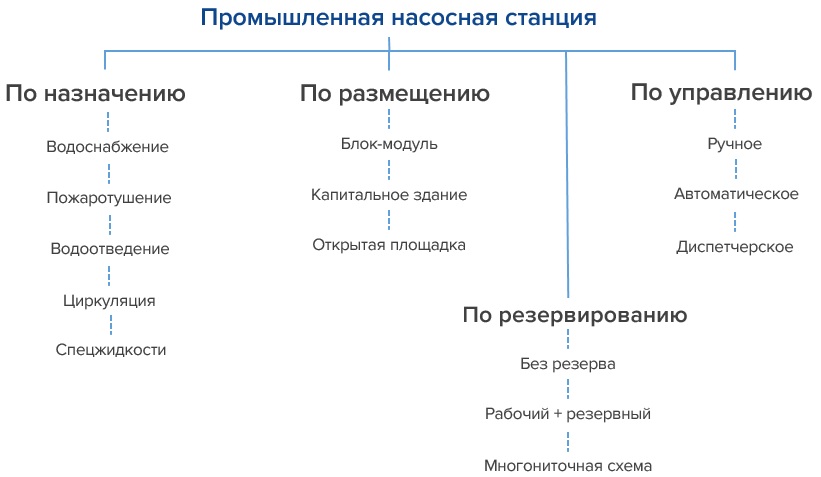

Универсальной комплектации, одинаково подходящей для всех объектов, не существует. Состав станции определяется техническим заданием, расчетными данными по расходу и напору, характеристиками источника воды, требованиями к резервированию и автоматизации.

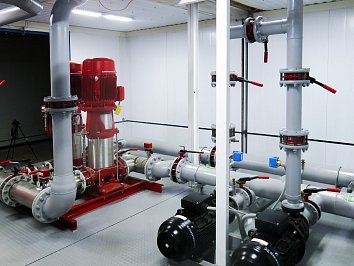

Так, в зависимости от назначения, комплектные насосные станции могут включать: насосные агрегаты, трубопроводы, арматуру, КИП, шкафы управления, частотное регулирование, расширительные баки, резервуары, систему водоподготовки, узлы учета, байпасные линии и дизель-генераторы.

Что выбрать?

Чаще всего заказчики интересуются тем, как оптимально разместить насосную систему на их промышленном объекте. Сравнение трех вариантов: в блок-модуле, в здании или на открытой площадке можно представить следующим образом в таблице:

Будучи крупным игроком на рынке и специалистом в сфере инженерных систем и блочно‑модульного строительства, компания «Рыбинсккомплекс» знает, что блочно‑модульное исполнение является наиболее востребованным у заказчиков, чьи производства находятся на удалённых площадках или месторождениях, в том числе и в регионах со сложными климатическими условиями. Для них выбор насосной системы в блок-модуле определяется не столько стоимостью, сколько сроком ввода в эксплуатацию, оперативной логистикой, возможностью расширения и автоматизированностью сопутствующих систем.

Действительно, капитальное здание может быть рациональным решением для крупного стационарного комплекса, рассчитанного на длительную эксплуатацию и имеющего развитую инфраструктуру. В то же время, блок-модуль позволяет перенести значительную часть строительно-монтажных и технологических операций в заводские условия. Оборудование монтируется внутри подготовленного модуля, после чего готовый комплекс доставляется на объект. Для удаленного производства это может быть принципиально важно: чем меньше операций необходимо выполнять непосредственно на площадке, тем ниже зависимость от местной строительной инфраструктуры, погодных условий и доступности квалифицированного персонала.

Технико-экономическое обоснование автоматизированной насосной станции

Вопрос о необходимости насосной станции стоит рассматривать не только с позиции «есть ли на предприятии насосы». Важно понимать, способен ли существующий комплекс гарантированно обеспечить требуемый расход, давление и надежность в каждом расчетном режиме.

Если внешняя сеть не обеспечивает необходимое давление, производство становится зависимым от нестабильного внешнего ресурса. Если отсутствует резервирование, выход одного насоса способен остановить систему. Если оборудование управляется вручную, увеличивается зависимость от действий персонала. Если нет мониторинга, неисправность может быть обнаружена только после появления ее последствий.

1. На практике недооценка роли насосной станции на промышленном предприятии оборачивается прямыми и косвенными убытками:

• Простои производства. Для среднесерийного машиностроительного или пищевого предприятия даже 1 час незапланированной остановки линии может стоить от 500 000 до 2 000 000 рублей в зависимости от загрузки и маржинальности продукции. При отсутствии резервирования и автоматики риск простоя резко возрастает: по отраслевым данным, до 30-40% внеплановых остановок технологических линий связаны с отказами систем водоснабжения и перекачки.
• Порча сырья и полуфабрикатов. В пищевой и химической промышленности внезапное прекращение подачи воды или теплоносителя может привести к порче партии. Стоимость одной партии на типовом участке может составлять от 300 000 до 1 500 000 рублей; при этом утилизация и внеплановая мойка оборудования добавляют ещё 15-25 % к прямым потерям.
• Штрафы и санкции за нарушение экологических норм. Сброс неочищенных стоков или нарушение режима водопользования из‑за отказа насосной группы может обернуться штрафами по КоАП РФ (ст. 8.13, 8.14 и др.) в размере до 500 000 рублей для юрлица, а также предписаниями о приостановке деятельности.
• Рост эксплуатационных затрат. Ручной режим и отсутствие планово‑предупредительного обслуживания приводят к ускоренному износу оборудования. Практика показывает, что затраты на аварийный ремонт могут превышать плановое ТО в 3-5 раз, а срок службы насосов при этом сокращается на 30-50 %.

2. Отдельная причина — пожарная безопасность.

На промышленном предприятии пожарная безопасность – не формальность, а базовый фактор устойчивости бизнеса. В условиях высокой концентрации оборудования, горючих материалов и технологических рисков даже небольшая задержка в подаче воды способна превратить локальное возгорание в масштабную аварию. Именно поэтому автоматизированная пожарная насосная станция выступает не как вспомогательный узел, а как критически важный элемент противопожарной защиты объекта.

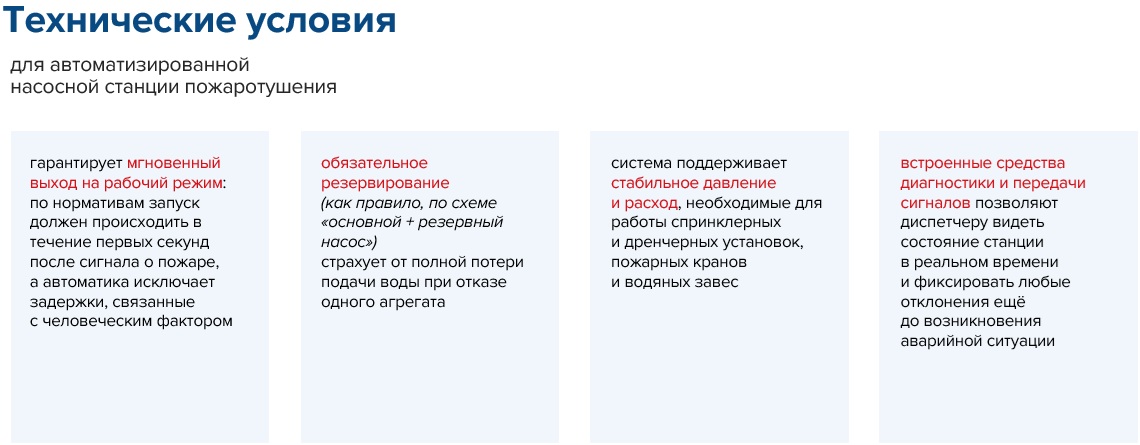

Автоматизированная насосная станция пожаротушения обеспечивает выполнение ключевых технических условий, без которых эффективная противопожарная защита предприятия невозможна:

С экономической точки зрения инвестиции в автоматизированную насосную станцию — это управление рисками производства. Ущерб от пожара на производственном объекте нередко исчисляется десятками и сотнями миллионов рублей: сюда входят не только прямые потери оборудования и сырья, но и длительные простои, затраты на восстановление, штрафы и санкции. Для типового промышленного предприятия простой даже в течение одной рабочей недели может стоить от 10 до 50 млн рублей в зависимости от масштаба и маржинальности производства.

Не менее важна и профилактика. Автоматизированная станция с системой мониторинга и архивированием данных позволяет анализировать параметры работы не только в момент аварии, но и ретроспективно: выявлять постепенное снижение давления, рост вибраций, отклонения в токах двигателей и другие предвестники отказов. Наша практика показывает, что планово‑предупредительное обслуживание на основе таких данных сокращает количество аварийных остановок.

«Для заказчика насосная станция — это прежде всего инструмент управления рисками. Цена решения определяется не только стоимостью насосов, но и тем, насколько надежно система будет работать при изменении нагрузки, отказе отдельного оборудования или аварийной ситуации», – говорит заместитель руководителя коммерческого отдела экологического оборудования.

Насосные станции от «Рыбинсккомплекс»

«ПФК «Рыбинсккомплекс»» специализируется на производстве блочно-модульных насосных станций водоснабжения и пожаротушения торговой марки «Вектор». Станции выпускаются с производительностью от 1 до 1000 м³/ч и напором до 150 м, а конфигурация подбирается с учетом назначения и требований конкретного объекта.

Насосные станции «Вектор» применяются для промышленных предприятий, объектов добывающей промышленности, жилых комплексов, сельскохозяйственных объектов, строительных площадок, объектов коммунальной инфраструктуры и других площадок, где требуется стабильная подача воды или организованная противопожарная защита.

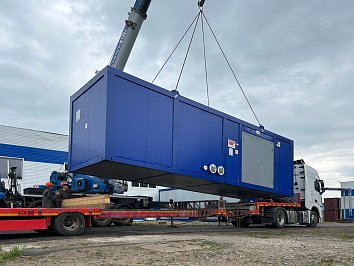

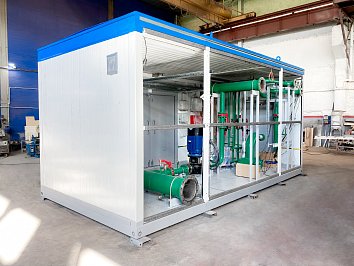

Станция собирается на базе утепленного блок-модуля (выдерживающего диапазон температур от −60 °C до +45 °C) и поставляется на объект в высокой степени заводской готовности. В зависимости от технического задания в ее состав могут входить насосные агрегаты и их трубопроводная обвязка, шкафы управления, расширительные баки, контрольно-измерительные приборы, автоматика безопасности и автоматизированная система управления технологическим процессом. В зависимости от задачи станция может дополняться накопительными резервуарами, системами водоподготовки и другими технологическими узлами.

Для комплексного решения предусматриваются отопление, вентиляция, освещение, пожарная и охранная сигнализация, видеонаблюдение и система контроля и управления доступом. Возможности оборудования включают защиту от сухого хода, функции предотвращения гидравлических ударов, частотное регулирование, архивирование эксплуатационных данных сроком до 1 года и ИБП.

Для сложных объектов конструкция может адаптироваться к температурным условиям, снеговым и ветровым нагрузкам, а также требованиям конкретного региона, вплоть до сейсмических зон до 9 баллов.

Что получает наш заказчик, приобретая БМНС?

Экономический эффект от применения блочно-модульного решения заключается не только в стоимости оборудования. Существенное значение имеют сроки реализации проекта, сокращение объема работ непосредственно на площадке, заводская сборка и возможность заранее проверить взаимодействие основных систем.

Особенно это актуально для удаленных промышленных объектов: заводская сборка позволяет перенести значительную часть работ из сложных полевых условий в контролируемую производственную среду.

Кроме того, автоматизация насосной станции способна работать без постоянного присутствия персонала – в пределах предусмотренного проектом режима эксплуатации. Удаленный мониторинг позволяет получать информацию о состоянии оборудования и оперативно реагировать на отклонения.

Полный цикл производства: от ТЗ до пусконаладки

Одним из важных преимуществ блочно-модульных насосных станций от компании «Рыбинсккомплекс» является возможность не разделять ответственность между несколькими независимыми подрядчиками.

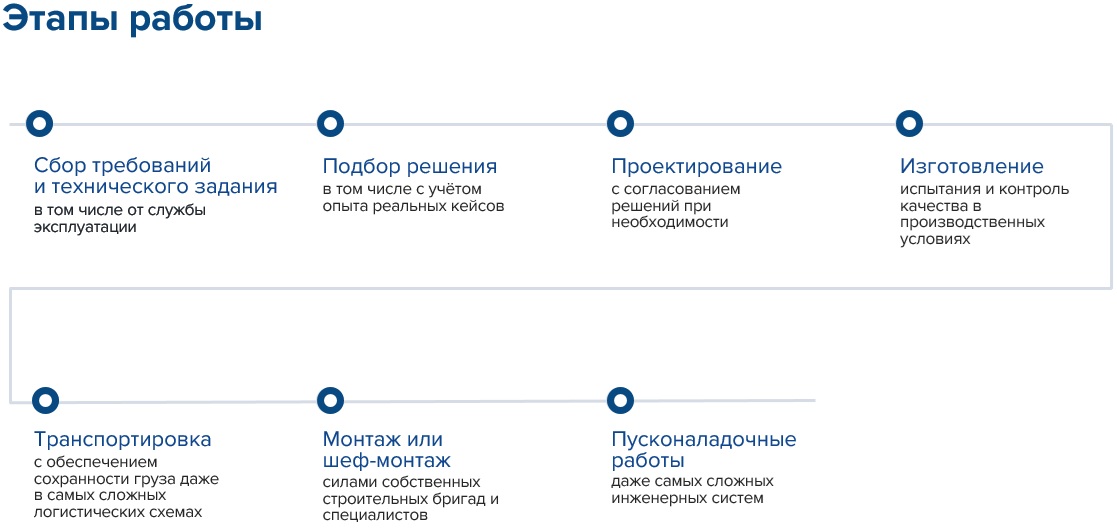

Реализация наших проектов организована по принципу единого производственного цикла:

Собственный проектный отдел позволяет увязать технологическую часть станции со строительными и инженерными решениями объекта: выполняются гидравлические и технологические расчеты, подбирается оборудование и разрабатывается проектная документация.

Группа специалистов по автоматизации подбирает архитектуру системы, обеспечивает логику работы шкафа управления, КИП, АСУ ТП, диспетчеризации и удаленного мониторинга.

Все пусконаладочные работы осуществляются высококвалифицированными сотрудниками согласно графика.

В результате формируется последовательная схема работы. Для предприятия это означает простой принцип: надежность водоснабжения должна закладываться на стадии проектирования, а не обеспечиваться устранением последствий аварий.

«Рыбинсккомплекс» обладает компетенциями для реализации таких решений в формате полного цикла — от разработки технической концепции и проектирования с применением BIM-подходов до производства, заводских испытаний, доставки, шеф-монтажа и пусконаладки. Собственный производственный комплекс, проектный отдел, специалисты по настройке автоматизации, монтажу и пусконаладочным работам, позволяют объединять технологическую, строительную и инженерную части проекта в единую систему.

Именно такой комплексный подход особенно важен там, где насосная станция должна работать не просто эффективно, а предсказуемо, безопасно и непрерывно на протяжении всего жизненного цикла промышленного объекта.
